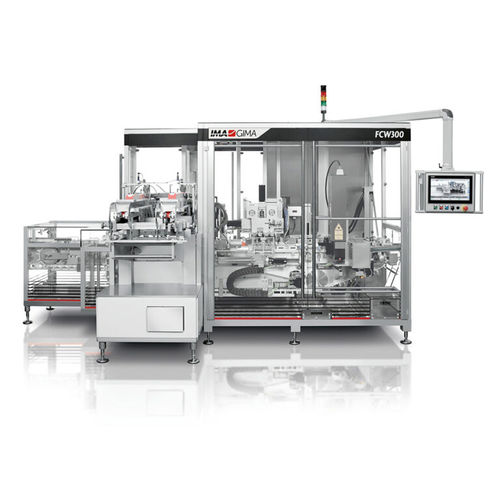

Vollautomatischer Kartonierer FCW300

kontinuierlichhorizontaldrehbar

Übersicht
Die FCW Series ist eine Baureihe von horizontalen Kartoniermaschinen, die für das Verpacken aus flachen Zuschnitten mit flexibler Zuführung und Produktführung ausgelegt ist. Die Plattform vereint eine hygienische, vollständig zugängliche Konstruktion mit großvolumigen Zuschnittsmagazinen und einer modularen Architektur, die Einzel- und Mehrfachzuführungen unterstützt. Sie eignet sich für Süßwaren, Schokolade und Körperpflegeprodukte und nimmt verschiedene Karton- und Wallet-Formate auf, wobei Parameter für unterschiedliche Materialien und Formate einstellbar sind.

Hauptmerkmale

• Horizontales Kartonieren von flachen Zuschnitten für verschiedene Produktkategorien (Süßwaren, Schokolade, Körperpflege).
• Hygienisches Design mit vollständiger Zugänglichkeit und Sichtbarkeit der Baugruppen für sichere Bedienung und Wartung.
• Großvolumige Zuschnittsmagazine für einzelne oder mehrere flache Zuschnitte zur Reduzierung der Nachfüllhäufigkeit.
• Unterstützung verschiedener Karton- und Wallet-Stile, einschließlich einzelner, doppelt verklebter und mehrlagiger Umschläge.
• Modulare Architektur zur Integration von Mehrfachzuführsystemen und kundenspezifischen Zuführlayouts.
• Einstellbare Parameter für den zuverlässigen Umgang mit unterschiedlichen Materialien und Formaten.

Maschinendetails — Highlights

• Horizontaler Kartoniermechanismus optimiert für die Zuführung flacher Zuschnitte.
• Zugänglicher hygienischer Rahmen für Reinigung und Inspektion.
• Großvolumige Zuschnittslagerung zur Erhöhung der Autonomie zwischen Nachfüllungen.
• Kompatibilität mit einer breiten Palette an Kartonformaten und Wallet-Stilen.
• Modulare Plattform für die einfache Integration von Zuführ- und Inspektionssystemen.
• Entwickelt zur Aufrechterhaltung eines konstanten Produktflusses und zum Schutz über verschiedene Formate.

Beispieltabelle (Abmessungen / Kapazitäten)
FCW300 — Sleeve / Kartonstile und Ausbringung
Sleeve/Carton Style | Min. | Max. | Produktionsausstoß
A | Min. 55 | Max. 70 | Produktionsausstoß: 170/min
B | Min. 8 | Max. 50
C | Min. 42 | Max. 80

FCW300 — Wallet-Stile und Ausbringung
Wallet Style | Min. | Max. | Produktionsausstoß
A | Min. 40 | Max. 90 | Produktionsausstoß: 150/min
B | Min. 10 | Max. 20
C | Min. 80 | Max. 150

FCW600 — Technische Daten (Zusammenfassung)
TECHNISCHE DATEN FCW 600
Produktion: Bis zu 300 Kartons/min.
Betriebsdruck: 6 bar
Maximaler Luftverbrauch: 80 Nl/min.
Gewicht: 6.000 Kg

Maschinenaufbau / Versionen
Die FCW Series umfasst die Versionen FCW300 und FCW600. Die FCW300 ist eine vollautomatische horizontale Kartoniermaschine für flache Zuschnitte und unterstützt Mehrfachproduktzuführungen, optionale Klebeanwendung und die Integration von Kennzeichnungs- und Kamerasystemen. Die FCW600 ist eine schnelllaufende rotative Dauerbewegungs-Kartoniermaschine, geeignet für Kaugummiplatten, kleine Schokoladen und Riegel, mit einer Leistung von bis zu 300 ppm und einer automatischen Kartonzuführung sowie einem großvolumigen Zuschnittsmagazin.

Technische Daten

• Serienname: FCW Series.
• Versionen: FCW300, FCW600.
• Repräsentative Leistung (FCW300): ~170 Kartons/min für bestimmte Kartonstile; ~150 Wallets/min je nach Format.
• Maximale Leistung (FCW600): bis zu 300 Kartons/min.
• Betriebsdruck (FCW600): 6 bar.
• Maximaler Luftverbrauch (FCW600): 80 Nl/min.
• Maschinengewicht (FCW600): 6.000 Kg.
• Kartonstil-Bereiche (Beispiele FCW300): Sleeve A min 55 / max 70, B min 8 / max 50, C min 42 / max 80.
• Wallet-Stil-Bereiche (Beispiele FCW300): Wallet A min 40 / max 90, B min 10 / max 20, C min 80 / max 150.
• Magazinkapazität: großvolumige Zuschnittsmagazine für verlängerte Autonomie (FCW600 unterstützt ~3x Kapazität gegenüber Standardmagazin für vorgeklemmte Kartons).
• Typische Anwendungen: Süßwaren, Schokolade, Kaugummiplatten, kleine Schokoladen, Riegel und Körperpflegeprodukte.
• Architekturmerkmale: modulare Architektur zur Integration von Mehrfachzuführungen, hygienische und zugängliche Konstruktion, einstellbare Parameter für unterschiedliche Materialien und Formate.
