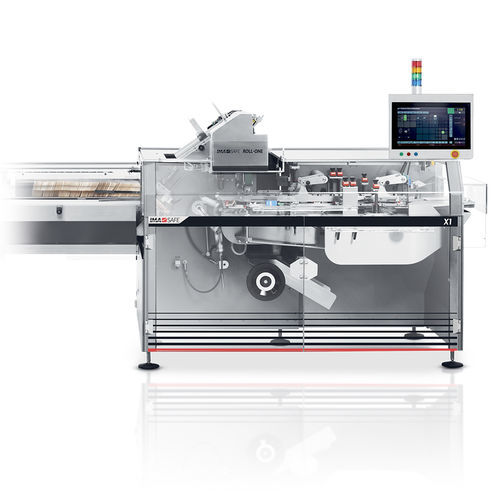

Kartonierer / getaktete Funktion X Series

servogesteuertRoboterkompakt

Überblick
Die X Series ist eine multifunktionale intermittierende Kartoniermaschine, die zur Handhabung einer breiten Produktpalette sowohl mechanische als auch robotisierte Zuführungssysteme nutzt. In mehreren Versionen erhältlich, bietet die Serie Vielseitigkeit bei Kartongrößen und verpackbaren Produkten und behält dabei eine kompakte Stellfläche sowie ein Balkon-Design bei. Die Maschine integriert eine T&T-Lösung innerhalb des Rahmens, um die Standardlänge beizubehalten und die Linienkonfiguration zu vereinfachen. Sie ist auf intuitive Bedienung mit minimaler Schulung des Bedienpersonals, geringen Wartungsanforderungen und schnelle Rüstzeiten durch eine reduzierte Anzahl an Formatteilen ausgelegt.

Verfügbare Versionen

• X1 und XL1
• X2 und XL2 — servogesteuerte Versionen

Hauptmerkmale

• Multifunktionale intermittierende Kartoniermaschine
• Mechanische und robotisierte Zuführungssysteme zur Handhabung einer breiten Produktpalette
• Vielseitigkeit bei Produkten und Kartongrößen
• Kompakte Stellfläche mit Balkon-Design für flexible Linienkonfiguration
• Integrierte T&T-Lösung im Rahmen
• Intuitive Bedienung mit minimaler Bedienerschulung
• Geringe Wartungsanforderungen
• Schnelle Rüstzeiten dank minimaler Anzahl an Formatteilen

Produktionswerk
Produktionswerk: IMA Safe

Technische Daten
X SERIES – TECHNISCHE DATEN
MODELL | X1 – X2* | XL1 – XL2*
Leistung | Bis zu 90 Kartons/min. | Bis zu 60 Kartons/min.
Kartonabmessungen
Breite A (mm) | min. 15 - 105 max. | min. 15 - 165 max.
Höhe B (mm) | min. 12 - 90 max. | min. 12 - 100 max.
Länge H (mm) | min. 65 - 220 max. | min. 65 - 220 max.
A+B (mm) | 195 max. | 240 max.

*Servogesteuerte Version

Technische Spezifikationen

• Serie: X Series
• Modelle: X1, X2 (Servo), XL1, XL2 (Servo)
• Leistung: bis zu 90 Kartons/min (X1–X2); bis zu 60 Kartons/min (XL1–XL2)
• Kartonbreite (A): X-Modelle min. 15–105 mm; XL-Modelle min. 15–165 mm
• Kartonhöhe (B): X-Modelle min. 12–90 mm; XL-Modelle min. 12–100 mm
• Kartonlänge (H): min. 65–220 mm (beide Bereiche)
• Max. A+B: X-Modelle 195 mm; XL-Modelle 240 mm
• Zufuhrsysteme: mechanisch und robotisiert
• Design: kompakte Stellfläche, Balkon-Design, T&T integriert im Rahmen
• Rüsten: schnell, minimale Anzahl an Formatteilen
