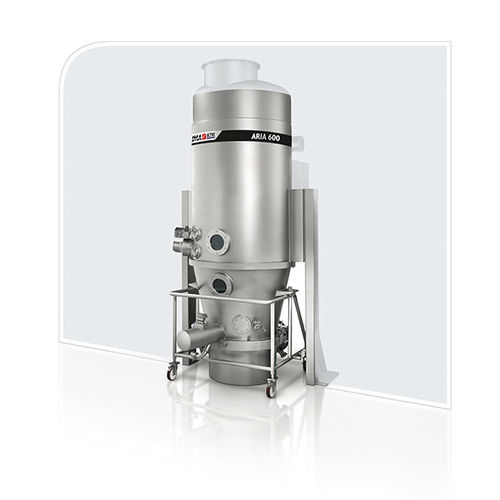

Laborgranulator ARIA

für die Pharmaindustriefür Forschung und Entwicklungfür Produktion

Maschinenübersicht
ARIA ermöglicht Trocknung, Granulation und Pelletbeschichtung mit flexiblen Konfigurationen und hohen Containment-Lösungen für regulierte Prozesse. Für die Durch-die-Wand-Installation ausgelegt, lässt sich ARIA mit anderen Granulationsanlagen zu vollständig geschlossenen Prozesslinien integrieren. Ein Wasserrückführungssystem reduziert Verbrauch und Abwasserentsorgung bei gleichzeitigem Erhalt der Prozessleistung. Die Air Handling Unit (AHU) gewinnt behandelte Luft zurück, um die Zuluft vorzubedingen und die Energieeffizienz zu verbessern.

Hauptfunktionen

• Trocknung
• Granulation
• Pelletbeschichtung
• Optionale integrierte Mahlstufe

Design- & Integrationsmerkmale

• Durch-die-Wand-Installation für einfache Integration mit anderen Granulationsgeräten und vollständig geschlossenen Linien
• High-Containment-Lösungen für Produktbeladung/-entladung, pneumatischen Transfer und vertikalen Durchfluss
• Austauschbare Produktbehälter mit verschiedenen Luftverteilern zur Optimierung von Ausbeute und Fluidisierung; Luftverteiler sind in Place waschbar und zur Inspektion entnehmbar

Filtration & Emissionen
Fortschrittliche Emissionskontrolle durch Entstaubung und Absolute Filtration. Verfügbare Filtertypen: Taschenfilter, sterngefaltete Kartuschen oder Edelstahl-Kartuschen. Robuste Konstruktion mit 12 bar Druckstoßfestigkeit.

Versorgung & Effizienz

• Wasserrückführungssystem zur Reduzierung des Verbrauchs und der Entsorgung von verschmutztem Wasser nach Waschzyklen
• AHU mit Rückgewinnung behandelter Luft zur Vorbedingung der Zuluft und Verbesserung der Energieeffizienz

Sicherheit & Compliance

• ATEX-konformes Design für sicheren Betrieb mit Lösungsmitteln
• Komponenten und Lösungen geeignet für regulierte Umgebungen und Prozesse mit hohem Containment

Maschinenversionen

• Lab-Version (MYLAB): Labormaßstabs-Wirbelschichtprozessor für R&D, geeignet für Trocknung, Granulation und Pelletbeschichtung. Produktbehälter für Chargengrößen von 2 bis 6 Litern.

Produktionsstätte
Produktionsstätte: IMA Active (IMA Group)

Highlights

• Einfache Integration: Durch-die-Wand-Installation und Kompatibilität mit anderen Granulationsanlagen
• Hoher Containment-Standard: Geschlossene Lösungen für Produktumschlag und pneumatischen Transfer
• Filterlösungen: Taschenfilter, sterngefaltete Kartuschen oder Edelstahl-Kartuschen verfügbar
• ATEX-konform: Entwickelt für sicheren Umgang mit Lösungsmitteln
• Emissionskontrolle: Entstaubung und Absolute Filtration mit Druckstoßfestigkeit
• Einfache Zugänglichkeit: Voller Zugang zu Produktfiltern für Inspektion und Wartung

Technische Merkmale / Spezifikationen

• Verfügbare Modelle (Übersicht): 60, 120, 300, 600, 900, 1200, 1500, 2000
• Empfohlene Chargengröße (kg): Modell 60: 25; Modell 120: 50; Modell 300: 120; Modell 600: 250; Modell 900: 400; Modell 1200: 500; Modell 1500: 600; Modell 2000: 800
• Roto Mix inline (l): Modell 60: 60; Modell 120: 120; Modell 300: 300; Modell 600: 600; Modell 900: 900; Modell 1200: 1.200; Modell 1500: 1.500; Modell 2000: 2.500
• Abmessungen (Auswahl): A (mm): 60→590, 120→700, 300→960, 600→1.190, 900→1.410, 1200→1.740 (1500), 2000→1.800; B (mm): 60→1.150, 120→1.260, 300→1.520, 600→1.750, 900→2.040, 1200→2.300, 2000→2.800; C (mm): 60→2.500, 120→2.790, 300→3.235, 600→3.615, 900→4.100, 1200→5.670, 2000→6.300 (weitere Referenzen D, E, F in technischen Zeichnungen)
• Typische Funktionen & Optionen: Taschen- oder Kartuschenfilter, verschiedene Luftverteiler für optimierte Fluidisierung, AHU mit Wärmerückgewinnung, Wasserrückführungssystem, ATEX-Paket, konfiniertes Produkttransfer und integrierte Mahloption.
