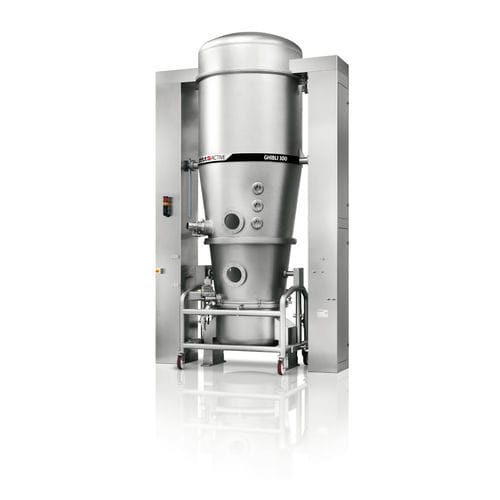

Spritz-Trockner GHIBLI

WirbelschichtLaborIsolier

Übersicht
GHIBLI ist eine Wirbelschichtanlage für Trocknung, Granulierung und Pelletbeschichtung in F&E- und Produktionsumgebungen. Entwickelt von IMA Active, verfügt die Maschine über eine rotierende Expansionskammer, die vollständigen Zugang zu Produktfiltern für Inspektion und Wartung bietet. Optionen und Ausführungen unterstützen hochkontainmentfähige Prozesse und den Einsatz von Lösungsmitteln in konformen Anlagen.

Hauptfunktionen

• Trocknung
• Granulierung
• Kügelchenbeschichtung

Highlights

• Einfache Zugänglichkeit: die rotierende Expansionskammer gewährleistet vollständigen Zugang zu den Produktfiltern für Inspektion und Wartung.
• Sicherer Containment-Betrieb: ausgelegt für Umgebungen mit hohem Containment; Optionen für die Einhaltung bei Lösungsmittelanwendung.
• Filtertypen: Beutel­filter, sterngefaltete Filter oder Patronen aus Edelstahl.
• ATEX-konform: Option verfügbar für sicheren Betrieb mit Lösungsmitteln.
• Produktbehälter: Luftverteilerschirme zur Maximierung des Produktertrags; in-place waschbar und zur Inspektion entnehmbar.
• Schwerkraftaustrag: optionale Schwerkraftentleerung durch den Boden.

Zum Sprühen ausgelegt
Unterstützt Doppel-Flüssigkeitsdüsen für Granulierung und Beschichtung. Präzises Sprühen wird durch kontinuierliche Kontrolle von Flüssigkeitsdurchfluss, Volumen und Druck erreicht.

Maschinenversionen

• Lab-Version (MYLAB): Wirbelschichtanlage im Labormaßstab für F&E, geeignet für Trocknung, Granulierung und Beschichtung. Produktbehälter für Chargengrößen von 2 bis 6 Litern.

Technische Daten Tabelle (Auszug)
GHIBLI technische Daten
Modell: 25 | 50 | 100 | 150 | 200 | 300 | 400 | 700 | 1000
Empfohlene Chargengröße (l): 66 | 116 | 320 | 442 | 480 | 668 | 770 | 1.173 | 1.400
Roto Mix inline (l): 60 | 120 | 300 | 600 | 600 | 900 | 900 | 1.200 | 1.500
A (Ø mm): 600 | 700 | 900 | 1.250 | 1.250 | 1.515 | 1.515 | 1.820 | 1.820
B (mm): 555 | 665 | 770 | 970 | 1.060 | 1.245 | 1.250 | 1.465 | 1.780
C (mm): 2.200 | 2.500 | 2.900 | 3.165 | 3.465 | 3.850 | 4.150 | 4.980 | 5.680
D (mm): 1.170 | 1.295 | 1.415 | 1.425 | 1.480 | 1.650 | 1.800 | 2.290 | 2.335
E (mm): 1.460 | 1.460 | 1.585 | 2.530 | 2.530 | 2.785 | 2.785 | 3.270 | 3.270
F vertikale Berstscheibe (mm): 2.535 | 2.840 | 3.300 | 3.600 | 3.900 | 4.370 | 4.680 | 5.780 | 6.480
G horizontale Berstscheibe (mm): 2.660 | 2.960 | 3.420 | 3.765 | 4.065 | 4.540 | 4.890 | 5.890 | 6.600

Technische Spezifikationen

• Hersteller / Markensparte: IMA Active (IMA Group).
• Produktname / Handelsbezeichnung: GHIBLI.
• Hauptanwendungen: Trocknung, Granulierung, Pelletbeschichtung; geeignet für F&E und Produktionsanlagen.
• Containment: ausgelegt für hochkontainmentfähige Prozesse; ATEX-konforme Optionen für Lösungsmittelanwendung.
• Zugänglichkeit: rotierende Expansionskammer für vollen Zugang zu Filtern zur Inspektion und Wartung.
• Filteroptionen: Beutel­filter, sterngefaltete Filter, Patronen aus Edelstahl; für einfache Inspektion und Austausch ausgelegt.
• Produktbehälter: Luftverteilerschirme zur Maximierung des Ertrags; in-place waschbar und zur Inspektion entnehmbar.
• Austragsoptionen: Schwerkraftaustrag durch den Boden als Option verfügbar.
• Modellreihe: mehrere Modellgrößen (Beispiele 25–1000) mit zugehörigen Chargengrößen und Abmessungen (siehe technischen Datenauszug).
• Lab-Version (MYLAB): Laboreinheit für F&E mit Produktbehältern für 2–6 L Chargen.
• Sprühen / Granulierung: unterstützt Doppel-Flüssigkeitsdüsen und kontinuierliche Regelung von Durchfluss, Volumen und Druck für präzises Sprühen/Beschichten.
• Typische Einsatzumgebung: Produktionsanlagen und Labore (Anwendungen IMA Active).
