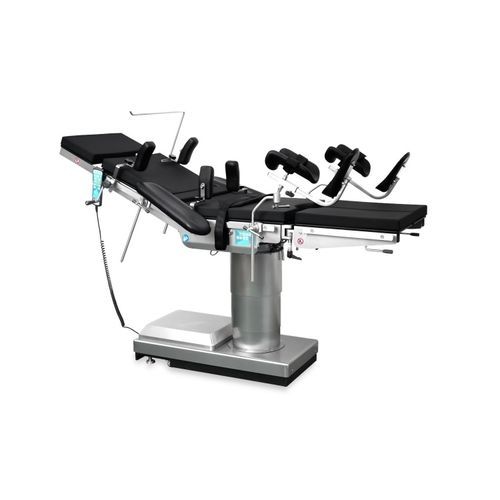

Erneurochirurgischer OP-Tisch A501

für Radiologiefür UrologieHNO

Übersicht
Der elektrohydraulische OP‑Tisch A501 ist für multidisziplinäre Operationsabläufe mit intraoperativer Bildgebung konzipiert. Er bietet elektrohydraulische Verstellung, eine röntgendurchlässige Tischplatte, zwei unabhängige Steuerungen, eine integrierte Nierenbrücke und eine Notstromversorgung für kritische Funktionen.

Anwendungen

• Thorako‑abdominale Chirurgie
• Neurochirurgie
• HNO‑Chirurgie
• Geburtshilfe und Gynäkologie
• Urologie
• Orthopädie und Traumatologie
• Bildgestützte Eingriffe (C‑arm/Fluoroskopie)

Hauptmerkmale

• Elektrohydraulische Verstellung mit Höhenverstellung, Neigungen und ar­ti­ku­lier­ten Sektionen
• Zwei unabhängige Steuerungen: Handsteuerung und Seitensteuerung für Redundanz
• 180° horizontale Tischplattenrotation mit integrierter Notstromversorgung
• 320 mm Längsverstellung der Tischplatte für intraoperative Positionierung und Bildzugang
• Integrierte Nierenbrücke für lokale Erhöhung bei Urologie und abdominalen Eingriffen
• Abdeckungen und Schienen aus Edelstahl 304 für Korrosionsbeständigkeit und einfache Reinigung
• Elektrisch gesteuerte Rollen für Mobilität und Verriegelung
• Not‑Aus‑Schalter zur sofortigen Stillsetzung der Bewegungen
• Abnehmbare Edelstahlabdeckungen für Wartung und Inspektion
• 5 cm Memory‑Schaum‑Matratze mit PU‑Bezug (anti‑Vergilbung, schimmelresistent)

Technische Parameter (Tabelle)
Length/Width: 2125 × 550 mm ± 10 mm
Height Elevating/Lowering: 630–980 mm ± 10 mm
Forward Tilt/Backward Tilt: 20° ± 3° / 15° ± 3°
Left Tilt/Right Tilt: 15° ± 3° / 15° ± 3°
Backrest (Up/Down): 85° ± 3° / 35° ± 3°
Head Section (Up/Down): 55° ± 3° / 90° ± 3°
Leg Section (Up/Down): 15° ± 3° / 90° ± 3°
Leg Section Outward: 90° ± 3°
Kidney Bridge: 120 mm ± 10 mm
Horizontal Sliding: 320 mm ± 10 mm
Tabletop Horizontal Rotation: 180° ± 3°

Standardkonfiguration / Zubehör (Beispiele)

• Anästhesieschutz: 1 Stück
• Schulterstützen — 1 Paar
• Armauflagen — 1 Paar
• Lendenstützen — 1 Paar
• Beinhalter — 1 Paar

Spezifikationen

• Modell: A501
• Abmessungen Tischplatte: 2125 × 550 mm ± 10 mm
• Höhenbereich: 630–980 mm ± 10 mm
• Längsverstellung: 320 mm ± 10 mm
• Tischplattenrotation: 180° ± 3°
• Nierenbrücke Hub: 120 mm ± 10 mm
• Neigungen: Vorwärts/Rückwärts 20°/15° ; Links/Rechts 15°/15° (± Toleranzen)
• Konstruktion: Abdeckungen und Schienen aus Edelstahl 304
• Matratze: 5 cm Memory‑Schaum mit PU‑Bezug
• Steuerung: Doppeltes unabhängiges System (Handsteuerung + Seitensteuerung)
• Sicherheit: Not‑Aus; integrierte Notstromversorgung/USV für essentielle Funktionen
• Mobilität: elektrisch gesteuerte Rollen
