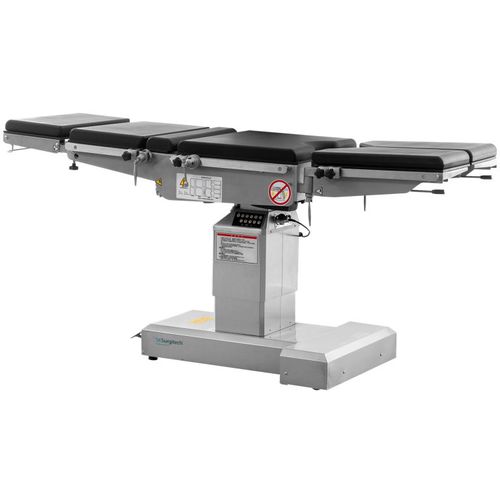

OP-Tisch / für Urologie A301

für Radiologiefür Orthopädiefür Gynäkologie

Übersicht
Der elektrische OP-Tisch A301 ist ein bildgebungs-kompatibler chirurgischer Tisch für multidisziplinäre Operationssäle. Er bietet 350 mm horizontalen Längsversatz für C‑Arm-Zugriff, elektrische Mehrfachpositionierung, manuelle Nierenbrücke und abnehmbare Beinplatte. Geeignet für Orthopädie, Urologie, Gynäkologie und bildgeführte Eingriffe.

Konstruktion & Materialien
Die Basis besteht aus hochwandigem V2A/Edelstahl 304 mit nahtloser robotergestützter Schweißung. Die Tischplatte ist aus hochfestem, röntgendurchlässigem Phenolharz. Enthalten sind wasserabweisende Matratze, importierte Gasfeder-Kopfplatte und abnehmbare Beinplatte mit Gasfeder für präzise Positionierung.

Hauptfunktionen & Merkmale

• 350 mm horizontaler Versatz für C‑Arm und Röntgen; röntgendurchlässige Tischplatte
• Elektrische Höhenverstellung und multidirektionale Sektionspositionierung
• Manuelle Nierenbrücke mit Bedienung vom Kopfende (Hub 110 mm)
• Importierte Gasfeder-Kopfplatte und gasunterstützte abnehmbare Beinplatte
• Duales Steuerungssystem: Handcontroller und Bedientafel an der Säule mit LCD
• Pedalbremse: drücken zum Lösen der Innenrollen; hochziehen zum Zurückziehen und Verriegeln
• Wasserabweisende Matratze für routinemäßigen Saalbetrieb
• Notstrombatterie für ca. 80–120 Vollzyklen (abhängig von Nutzung)

Klinische Anwendungen
Der A301 dient als zentrale chirurgische Plattform in bildgestützten OPs und lässt sich in OP‑Beleuchtung, Deckpendants, Patientenmonitore, Narkose‑ und Absauggeräte sowie OP‑Wagen integrieren. Geeignet für Neubauprojekte, OP‑Renovierungen, Ausschreibungen und Distributorbelieferung.

Technische Parameter
Length/Width: 2000 × 555 mm ± 10 mm
Height elevating/lowering: 730–980 mm ± 10 mm
Forward tilt/backward tilt: 24° ± 3° / 24° ± 3°
Left tilt/right tilt: 23° ± 3° / 23° ± 3°
Backrest (up/down): 66° ± 3° / 22° ± 3°
Head section (up/down): 30° ± 3° / 90° ± 3°
Leg section (up/down): 90° ± 3° / 90° ± 3°
Leg section outward: 90° ± 3°
Kidney bridge: 110 mm ± 5 mm
Horizontal sliding: 350 mm ± 5 mm

Technische Ausstattung / Zubehör (Beispiel)

• Anästhesieschirm: 1 Stück
• Schulterstützen: 1 Paar
• Armauflagen: 1 Paar
• Lendenstützen: 1 Paar
• Beinauflagen: 1 Paar
• Fußplatten: 1 Paar

Hinweise
Die Steuerungsredundanz (Handcontroller + Säulenbedienfeld) erhöht die Sicherheit im OP. Die Notstrombatterie sichert den Betrieb bei kurzzeitigen Stromausfällen. Zubehör und Endkonfiguration erfolgen projektbezogen.
