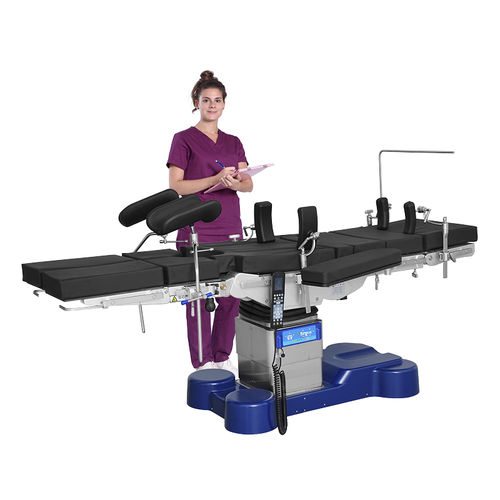

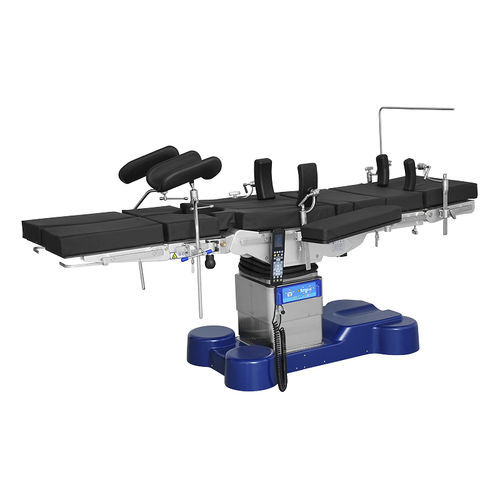

OP-Tisch / für Radiologie A106-5

neurochirurgischuniversellfür Orthopädie

Übersicht
Der elektrohydraulische OP-Tisch A106-5 ist für multidisziplinäre und hybride Operationssäle konzipiert, die Bildgebung und hohe Tragfähigkeit erfordern. Er bietet elektrohydraulische Positionierung mit Mikrocomputersteuerung, eine carbonfaserbasierte röntgendurchlässige Tischplatte und modulare Sektionen für Orthopädie, Neurochirurgie, Wirbelsäulenchirurgie und bildgestützte Eingriffe.

Hauptmerkmale

• Elektrohydraulischer Antrieb mit Mikrocomputersteuerung für gleichmäßige, stabile Verstellungen
• Carbonfaser‑Röntgentischplatte kompatibel mit intraoperativer Bildgebung
• 300 mm Längsverstellung zur Bildausrichtung
• Elektrische Nierenbrücke mit 100 mm ± 10 mm Hub
• Elektrische Bremse und medizinische Polyurethan‑Rollen Ø100 mm für Mobilität und Arretierung im OP
• 8 Speichergruppen für voreingestellte Positionen (One‑Click)
• Visueller Handschalter mit LCD zur Anzeige von Funktionen und Batteriestatus; Menü zweisprachig Chinesisch‑Englisch
• Mehrere Steuerungsoptionen: Backup‑Panel, kabelgebundener LCD‑Controller, optionaler drahtloser Bluetooth‑LCD‑Controller, optionelles Fußpedal

Konstruktion & Materialien
Rahmen aus Aluminiumlegierung und 304 Edelstahl für strukturelle Festigkeit und Korrosionsbeständigkeit. Oberfläche mit elektrostatischer Pulverbeschichtung. Die Basis ist einteilig vakuumgeformt zur erleichterten Reinigung und Einhaltung der OP‑Hygiene.

Patientenkomfort & Lagerung
Der modulare druckentlastende Matratzenaufbau verwendet versiegelten Polyurethan‑Memory‑Schaum, antistatisch, auslaufsicher und röntgendurchlässig, um Druckstellen bei langen Eingriffen zu reduzieren und Bildgebung zu ermöglichen.

Modularität der Tischplatte & Bedienbarkeit
Die Tischplatte ist modular mit austauschbaren Kopf-, Rücken‑ und Beinsektionen sowie automatischer Sektionserkennung. Unterstützt duale Kopfsektion und doppelt artikulierte Beinsektion für komplexe Positionierungen.

Steuerung & Arbeitsablauf
Voreingestellte Positionen: horizontal, gebeugt, gestreckt, Beach‑Chair. Anpassbare Speichermodi standardisieren wiederkehrende Einstellungen und verbessern die Effizienz im OP.

Zubehör / Konfiguration

• Anästhesiebildschirm: 1 Stück
• Schulterstützen: 1 Paar
• Armstützen: 1 Paar
• Lendenstützen: 1 Paar
• Beinstützen: 1 Paar

Technische Parameter (Tisch)

• Modell: A106-5
• Tischplattenmaße: 2150 × 550 mm ± 10 mm
• Höhenbereich: 600–1100 mm ± 10 mm
• Längsverstellung: 300 mm ± 10 mm
• Nierenbrücke (elektrisch): 100 mm ± 10 mm
• Vorwärts-/Rückwärtsneigung: 30° ± 3° / 30° ± 3°
• Links-/Rechtsneigung: 22° ± 3° / 22° ± 3°
• Rückenlehnenbereich: up 85° / down 45° ± 3°
• Kopfteilbereich: up 50° / down 90° ± 3°
• Beinteilbereich: up 80° / down 90° ; outward 90° ± 3°
• Tragfähigkeit: 360 kg
• Material Tischplatte: Carbonfaser, röntgendurchlässig
• Konstruktion: Aluminiumlegierung + 304 Edelstahl
• Mobilität: medizinische Polyurethan‑Rollen 100 mm ; elektrische Bremse
• Steuerung: visuelle LCD‑Handbedienung (zweisprachig), kabelgebundene und optionale drahtlose Controller, Pedaloption
• Speicher: 8 Posturgruppen ; One‑Click‑Presets
• Modularität: austauschbare Kopf/Bein‑Sektionen mit automatischer Erkennung ; Unterstützung für doppelte Kopf‑ und artikulierte Beinsektoren

Anwendungen
Für den Einsatz in fortgeschrittenen und hybriden OP‑Sälen in Orthopädie, Neurochirurgie, Wirbelsäulenchirurgie und anderen bildgebungsunterstützten Eingriffen.
