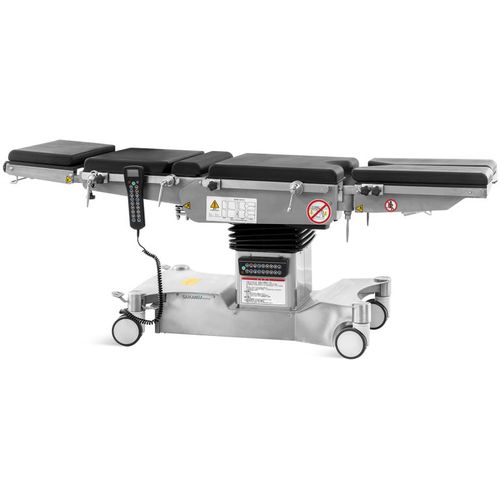

OP-Tisch / für Urologie A302

für Orthopädiefür Radiologieelektrisch

Übersicht
Der elektrische OP-Tisch A302 ist ein bildgebungs-kompatibler chirurgischer Tisch, vorgesehen für Orthopädie, Wirbelsäulenchirurgie, Traumatologie und bildgeführte Eingriffe. Er kombiniert One-Button-Flexion/Reverse-Flexion, 350 mm Längsverschiebung für C-Arm-Zugang, elektrische Beinsektion, manuellen Nierenbrücke, Doppelsystemsteuerung und Batterienotstrom.

Hauptmerkmale

• Basiskonstruktion aus Edelstahl 304 mit nahtloser Roboter-Schweißung für stabile Struktur und einfache Reinigung im klinischen Einsatz
• Platte aus phenolharz für Radioluzenz und hohe Festigkeit zur C-Arm/X‑ray‑Kompatibilität
• 350 mm Längsverschiebung zur Erleichterung der intraoperativen Bildgebung
• One-Button-Flexion und Reverse-Flexion für schnelles Patientenpositionieren
• Elektrische Beinsektion: Auf-/Ab-Faltung und abnehmbar für flexible Positionierung der unteren Extremitäten
• Gasfeder für Kopfsektion für gleichmäßige manuelle Verstellung
• Manuelle Nierenbrücke vom Rocker an der Kopfseite bedienbar für lokale Hebung bei Urologie/abdominellen Eingriffen
• Wasserdichte Polyurethanschaum-Matratze, nahtlos, mit Steckverschlüssen zur schnellen Entfernung und Reinigung
• HAION-Rollen für ruhige, reibungsarme Bewegung und sichere Arretierung
• Duales Steuerungssystem: Handbediengerät mit LCD und Backup-Bedienfeld an der Säule
• Batterie-Backup für ca. 80–120 vollständige Zyklen (nutzungsabhängig)
• Standardzubehör verfügbar: Armauflagen, Schulterstützen, Lendenstützen, Beinhalter, Fußplatten, Narkoserahmen

Anwendungen / Beschaffungsaspekte
Entwickelt als Single-Table-Lösung für Routineoperationen und bildgestützte Workflows in Krankenhäusern und OP-Zentren. Wichtige Beschaffungsaspekte umfassen Integration in bestehende C-Arm-Workflows, lokale Spannungs- und Schnittstellenanforderungen, konsolidierte Dokumentation und internationale Logistik.

Technische Parameter
Length/Width: 2000 × 555 mm ± 10 mm
Height elevating/lowering: 690–990 mm ± 10 mm
Forward tilt/backward tilt: 24° ± 3° / 24° ± 3°
Left tilt/right tilt: 23° ± 3° / 23° ± 3°
Backrest (up/down): 68° ± 3° / 22° ± 3°
Head section (up/down): 33° ± 3° / 90° ± 3°
Leg section (up/down): 18° ± 3° / 85° ± 3°
Leg section outward: 90° ± 3°
Kidney bridge: 110 mm ± 5 mm
Horizontal sliding: 350 mm ± 5 mm
One-button flexion/reverse flexion: 220° ± 3° / 100° ± 3°

Lieferumfang (Beispiel)

• Anesthesia screen: 1 unit
• Shoulder supports: 1 pair
• Arm rests: 1 pair
• Lumbar supports: 1 pair
• Leg supports: 1 pair
• Foot plates: 1 pair

Eigenschaften / Technische Spezifikationen

• Modell: A302 (SKL-A)
• Basis: Edelstahl 304, nahtlose Roboter-Schweißung
• Tischplatte: Phenolharz (radioluzent, hochfest)
• Matratze: wasserdichter Polyurethanschaum, abnehmbar per Schnallen
• Verschiebungsbereich: 350 mm longitudinal für Bildgebung
• Nierenbrücke: 110 mm ± 5 mm (manuell)
• Höhenbereich: 690–990 mm ± 10 mm
• Flexion/Reverse Flexion: 220° / 100° (One-Button)
• Batterie-Backup: unterstützt ~80–120 vollständige Zyklen (abhängig vom Gebrauch)
• Bedienung: Handcontroller (LCD) + Säulensteuerung
