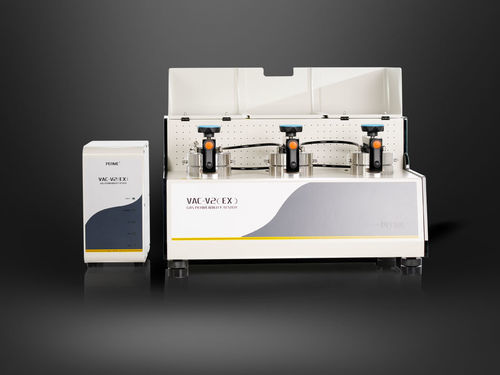

Diffusionstester VAC-V2 (EX)

LöslichkeitGasdurchlässigkeitDurchlässigkeit

Der VAC-V2 (EX) Gas-Permeabilitätsprüfer arbeitet nach dem Differenzdruckverfahren und bestimmt Gasdurchlässigkeitsraten sowie Permeabilitäts-, Löslichkeits- und Diffusionskoeffizienten für Folien, Verbundfolien, Hochbarriere-Materialien, Platten und Aluminiumfolien bei unterschiedlichen Temperaturen. Er ist für gängige Gase sowie für toxische, brennbare oder explosive Gase geeignet.

Produktmerkmale

• Das Labthink Advanced Split-Control-System trennt Gehäuse und Steuerungseinheit vollständig, um die Sicherheit der Prüfungen zu gewährleisten.
• Geeignet für Messungen mit brennbaren, explosiven oder toxischen Gasen; TUV-Sicherheitszertifiziert.
• Drei unabhängige Prüfzellen ermöglichen das gleichzeitige Prüfen von drei identischen oder unterschiedlichen Proben.
• Gleichzeitige Bestimmung von Gasdurchlässigkeitsrate, Permeabilitätskoeffizient, Löslichkeitskoeffizient und Diffusionskoeffizient.
• Weitbereichiger, hochpräziser Flüssigkeitskreis-Temperaturregler für Prüfungen unter verschiedenen Bedingungen.
• Zwei Bewertungsmodi des Prüfprozesses verfügbar: Proportionalmodus und Fuzzy-Modus.
• Erweiterbarer Prüfbereich für Materialien mit hoher Durchlässigkeit.
• Datenanpassung bei beliebiger Temperatur ermöglicht Ergebnisse unter extremen Bedingungen.
• PC-Steuerung für vollautomatische Prüfabläufe.
• Referenzfolie für schnelle Kalibrierung zur Sicherstellung der Messgenauigkeit und Vergleichbarkeit der Daten.
• RS232-Datenport für Datentransfer; kompatibel mit dem Lystem Laboratory Data Sharing System.

Prinzipskizze

• Das Gerät basiert auf der Differenzdruckmethode: Eine vorkonditionierte Probe wird zwischen einer oberen Prüfkammer (höherer Druck) und einer unteren, evakuierten Prüfkammer eingespannt. Nach Evakuierung der unteren Kammer und des Systems wird die obere Kammer mit Prüfgas durchgespült, um einen konstant einstellbaren Druckunterschied zu erzeugen. Gas permeiert durch die Probe in die Niederdruckkammer und die Permeationsparameter werden durch Überwachen der Druckänderungen in der unteren Kammer ermittelt.

Normen

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Anwendungsbereiche

• Basisanwendungen
  • Folien: Kunststofffolien, Verbundfolien, Papier-Kunststoff-Verbundfolien, coextrudierte Folien, metallisierte Folien, Aluminiumfolien, Aluminiumfolienverbunde usw.
  • Platten/Sheets: Technische Kunststoffe, Gummi, Baustoffplatten (z. B. PP, PVC, PVDC).
• Erweiterte Anwendungen
  • Verschiedene Gase: O2, CO2, N2, Luft, He u. a.
  • Brennbare, explosive und toxische Gase: Durchlässigkeitsprüfungen für diese Gasarten.
  • Biologisch abbaubare Folien: z. B. stärkebasierte Beutel.
  • Luft- und Raumfahrtmaterialien: Heliumdurchlässigkeitsprüfung für Gasbehälter von Luftschiffen.
  • Papier und Karton: Metallisiertes Papier, Tetra Pak-Folien, Einwegbehälter und -becher.
  • Lackfilme: Gasdurchlässigkeit von Lackbeschichtungen auf Substraten.
  • Glasfasergewebe und -papier: z. B. PTFE-beschichtete Gewebe, Schweißschutzgewebe, silikonbeschichtete Gewebe.
  • Materialien für Kosmetiktuben: Kosmetiktuben, Aluminium-Kunststoff-Tuben, Zahnpastatuben.
  • Gummiplatten: verschiedene Gummiplatten (z. B. Reifenmaterialien).

Konfigurationen

• Standardkonfiguration: Hauptgerät, Thermostatregler, Computer, Profi-Software, spezieller Probenehmer, Vakuumfett, schnelle quantitative Filterpapiere, Vakuumpumpe (Einlass).
• Optionale Teile: Probenschneidemesser, Vakuumfett, Vakuumpumpenöl, schnelle quantitative Filterpapiere.
• Hinweis: Der Luftanschluss des Prüfers ist ein PU-Schlauch Φ6 mm; die Gasversorgung ist vom Anwender bereitzustellen.

Technische Daten

• Prüfbereich (Standardvolumen): 0,05 bis 50.000 cm³/m²·24h·0.1MPa
• Obere Grenze (erweitertes Volumen): ≥ 500.000 cm³/m²·24h·0.1MPa
• Anzahl Proben: 3 (jeweils unabhängige Daten)
• Vakuumauflösung: 0,1 Pa
• Vakuumgrad der Prüfkammmer: <10 Pa
• Temperaturbereich: 5℃–95℃
• Temperaturgenauigkeit: ±0,1℃
• Probengröße: Φ97 mm
• Prüffläche: 38,48 cm² (Φ70 mm)
• Prüfgase: H2, O2, N2, CO2 (Gasversorgung außerhalb des Lieferumfangs)
• Prüfdruck: 10 kPa ~ 200 kPa (Standard)
• Gaszuführdruck: 0,5 MPa ~ 0,6 MPa
• Anschlussgröße: Φ6 mm PU-Schlauch
• Abmessungen: 760 mm (L) × 575 mm (B) × 450 mm (H)
• Netzversorgung: 220 VAC 50 Hz
• Gewicht netto: 88 kg
