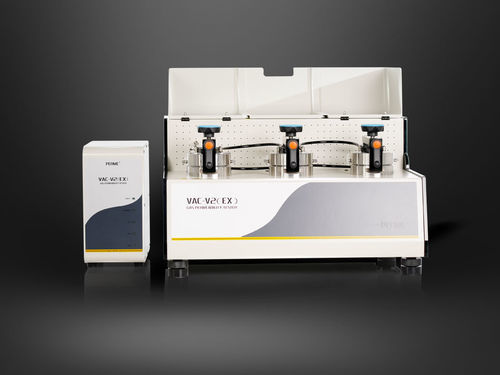

Gasdurchlässigkeits-Tester VAC-V2 (EX)-H

LaborTisch

Der VAC-V2 (EX)-H ist ein Gasdurchlässigkeitsprüfgerät nach dem Differenzdruckverfahren, entwickelt zur Bestimmung der Gasdurchlässigkeitsrate und verwandter Permeabilitätsparameter für gängige, toxische, brennbare oder explosionsfähige Gase. Es eignet sich für Kunststofffolien, Verbundfolien, Hochbarriere-Materialien, Platten und Aluminiumfolien bei verschiedenen Temperaturen.

Professionelle Technologie

• Fortschrittliches Split-Control-System, das eine vollständige Trennung von Prüfgerät und Steuermodul zur Gewährleistung der Prüfsicherheit realisiert.
• Geeignet zur Bestimmung der Durchlässigkeit für brennbare, explosionsfähige oder giftige Gase.
• Durchführung von Permeabilitätsprüfungen bei Normaldruck und Hochdruck.
• TÜV-Sicherheitszertifizierung bestanden.
• Drei unabhängige Prüfzellen ermöglichen das gleichzeitige Testen von drei identischen oder unterschiedlichen Proben.
• Gleichzeitige Bestimmung von Gasdurchlässigkeitsrate, Permeabilitätskoeffizient, Löslichkeitskoeffizient und Diffusionskoeffizient.
• Weitbereichs-Präzisions-Temperaturregler mit Flüssigkeitszirkulation für Tests unter verschiedenen Bedingungen.
• Zwei Bewertungsmodi für den Prüfprozess verfügbar: Proportionalmodus und Fuzzy-Modus.
• Datenanpassung bei beliebigen Temperaturen; Ergebnisse unter extremen Bedingungen leicht erreichbar.
• PC-gesteuert für die Automatisierung des gesamten Prüfablaufs.
• Referenzfolie für schnelle Kalibrierung zur Sicherstellung der Genauigkeit und Vielseitigkeit der Prüfdaten verfügbar.
• Ausgestattet mit RS232-Datenschnittstelle für Datenübertragung.
• Kompatibel mit dem Lystem™ Laboratory Data Sharing System zur zentralen Verwaltung von Prüfergebnissen und Berichten.

Prüfprinzip
Das Gerät arbeitet nach dem Differenzdruckverfahren: Eine vorbehandelte Probe wird zwischen einer oberen (höherer Druck) und unteren (niedrigerer Druck) Prüfkammer eingespannt. Die untere Kammer wird evakuiert und das gesamte System auf Vakuum gebracht; sobald das gewünschte Vakuum erreicht ist, wird die untere Kammer verschlossen und das Prüfgas mit eingestelltem Druck in die obere Kammer geleitet, wodurch ein konstanter, einstellbarer Druckunterschied entsteht. Gas permeiert durch die Probe von der Hochdruckseite zur Niederdruckseite und die Permeabilitätsparameter werden durch Überwachung der Druckänderungen in der unteren Kammer ermittelt.

Normen
Entspricht: ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Anwendungen

• Folien: Kunststofffolien, Verbundfolien, Papier-Kunststoff-Verbundfolien, koextrudierte Folien, aluminiumisierte Folien, Aluminiumfolien, Aluminiumfolien-Verbundmaterialien usw.
• Platten: technische Kunststoffe, Gummi und Bauplattenmaterialien (z. B. PP, PVC, PVDC).
• Verschiedene Gase: O2, CO2, N2, Luft, He, H2 usw.
• Brennbare, explosionsfähige und giftige Gase: Permeabilitätsprüfungen für solche Gase.
• Biologisch abbaubare Folien: z. B. stärke-basierte Beutel.
• Materialien für die Luft- und Raumfahrt: z. B. Heliumdurchlässigkeitsprüfung von Gasbeuteln.
• Papier und Karton: Papier und Papier-Kunststoff-Verbundstoffe wie aluminiumisiertes Papier für Verpackungen, Tetra Pak-Folien, Einweg-Pappbecher.
• Lackfilme: mit Lack beschichtete Substrate.
• Glasfasergewebe und -papier: z. B. Teflon-Lacktuch, Teflon-Schweißtuch, Teflon-Silikonkautschukgewebe.
• Weiche Schlauchmaterialien für Kosmetik: Kosmetiktuben, Aluminium-Kunststoff-Tuben, Zahnpastatuben.
• Gummiplatten: verschiedene Gummiplatten (z. B. Reifen).

Konfigurationen

• Standardausstattung: Hauptgerät, Thermostat-Regler, Computer, professionelle Software, spezieller Probenehmer, Vakuumfett, schnelle quantitative Filterpapiere, Vakuumpumpe (Einlass).
• Optionale Teile: Probennahmeklinge, Vakuumfett, Vakuumpumpenöl, zusätzliche schnelle quantitative Filterpapiere.
• Hinweis: Lufteinlass ist ein 1/8" Metallrohr; Gasquellen müssen vom Anwender bereitgestellt werden.

Technische Daten

• Messbereich (Standardvolumen): 0,05–50.000 cm3/m2·24h·0,1MPa
• Messbereich (erweitertes Volumen): 0,05–1.000 cm3/m2·24h·0,1MPa
• Anzahl der Proben: 3 Stück (jeweilige Daten)
• Vakuumauflösung: 0,1 Pa
• Vakuumgrad der Prüfkammer: <10 Pa
• Temperaturbereich: 5°C – 95°C
• Temperaturgenauigkeit: ±0,1°C
• Probenabmessung: Φ50 mm
• Prüffläche: 5 cm2
• Prüfgase (nicht geliefert): H2, O2, N2, CO2
• Prüfdruck: 100 kPa ~ 3000 kPa
• Gasversorgungsdruck: 0,5 MPa ~ 0,6 MPa
• Anschlussgröße: 1/8" Metallrohr
• Geräteabmessung: 760 mm (L) × 575 mm (B) × 450 mm (H)
• Stromversorgung: 220 VAC 50 Hz
• Nettogewicht: 88 kg
