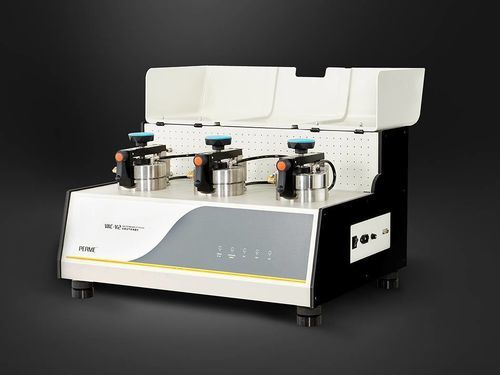

Gasdurchlässigkeits-Tester VAC-V2

LaborTisch

Übersicht
VAC-V2 arbeitet nach dem Differenzdruckverfahren zur Bestimmung der Gasdurchlässigkeit sowie der Löslichkeits-, Diffusions‑ und Permeabilitätskoeffizienten von Kunststofffolien, Verbundfolien, Hochbarrierematerialien, Platten und Aluminiumfolien. Das System ist für Labor‑ und Qualitätskontrollanwendungen ausgelegt und liefert reproduzierbare Barrieredaten.

Produktmerkmale

• Einzelmessung von Gasdurchlässigkeitsrate, Löslichkeitskoeffizient, Diffusionskoeffizient und Permeabilitätskoeffizient
• Drei unabhängige Probenkammern für separate Ergebnisse von bis zu drei verschiedenen oder gleichwertigen Proben
• Großer Messbereich und hochpräzise Temperatur‑ (5–95°C) und Feuchteregelung für unterschiedliche Prüfbedingungen
• Zwei Prüfmodi: Proportionalmodus und Standardmodus
• Erweiterbarer Messbereich für stark permeable Materialien
• Datenanpassungsfunktion für zuverlässige Ergebnisse unter extremen Bedingungen und bei variierenden Temperaturen
• Kundenspezifische Anpassung für Prüfungen mit toxischen, brennbaren oder explosiven Gasen möglich
• Computersteuerung mit automatischem Prüfablauf und Datenlogging
• Referenzfolie für schnelle Kalibrierung und vergleichbare Ergebnisse
• Standard RS232 Anschluss für Datenexport und Laborintegration
• Unterstützt Lystem™ Lab Data Sharing System zur zentralen Verwaltung von Ergebnissen und Berichten

Prüfprinzip
Die vorkonditionierte Probe wird zwischen zwei Kammern einer Diffusionszelle montiert und abgedichtet. Zunächst wird die Niederdruckkammer evakuiert, anschließend die gesamte Zelle. Prüfgas wird in die Hochdruckkammer eingebracht, um eine konstante Druckdifferenz zu erzeugen. Das Gas permeiert durch die Probe in die Niederdruckkammer; Permeabilität und zugehörige Koeffizienten werden aus den Druckänderungen in der Niederdruckkammer berechnet.

Normen

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Anwendungen

• Grundlegende Anwendungen: Kunststofffolien (einlagig und Verbund), Papier‑Kunststoff‑Laminates, coextrudierte Folien, metallisierte Folien, Aluminiumfolien und ähnliche Membranmaterialien.
• Platten: Technische Kunststoffe, Gummiplatten und Baustoffe (z. B. PP, PVC, PVDC).
• Erweiterte Anwendungen: Messung der Durchlässigkeit für O2, CO2, N2, Luft und He; Prüfungen mit brennbaren/explosiven Gasen (kundenspezifisch); biologisch abbaubare Folien; Materialien für Luft‑ und Raumfahrt (Heliumdurchlässigkeit); metallisiertes Papier; beschichtete Substrate; technische Gewebe; weiche Tuben für Kosmetik und Zahnpasta; Gummiplatten, inkl. Reifenanwendungen.

Technische Spezifikationen

• Prüfbereich (Folie, Standard): 0,05 ~ 50.000 cm3/m2·24h·0,1MPa; erweitert: ≥ 500.000 cm3/m2·24h·0,1MPa (optional)
• Anzahl Proben: 3 (unabhängige Ergebnisse)
• Vakuumauflösung: 0,1 Pa
• Vakuum der Prüfkammer: <20 Pa
• Temperaturbereich: 5°C ~ 95°C; Genauigkeit: ±0,1°C
• Feuchte: 0%RH, 5%RH ~ 90%RH (automatische Befeuchtung anpassbar 15°C~40°C)
• Feuchtegenauigkeit: ±1%RH
• Probengröße: Φ97 mm; Prüfbereich: 38,48 cm2
• Prüfgase: O2, N2, CO2 (externe Versorgung)
• Prüfdruck: 10 kPa ~ 200 kPa
• Gasversorgungsdruck: 0,4 MPa ~ 0,6 MPa
• Anschlussgröße: Φ6 mm PU‑Schlauch
• Abmessungen: 760 mm (L) x 575 mm (B) x 450 mm (H)
• Netzteil: 220VAC 50Hz / 120VAC 60Hz
• Gewicht netto: 88 kg

Konfigurationen & Hinweise
Lieferumfang Standard: Gerät, Konstanttemperaturregelgerät, professionelle Software, Rundproben‑Schneider, Vakuumfett, Schnell‑Quantitäts‑Filterpapier, Vakuumpumpe (importiert). Optionen: Ersatzklingen, Vakuumfett, Pumpenöl, zusätzliches Filterpapier. Hinweis: Gasanschluss Φ6 mm PU‑Schlauch; Versorgung mit Gas und destilliertem Wasser ist durch den Kunden bereitzustellen.
