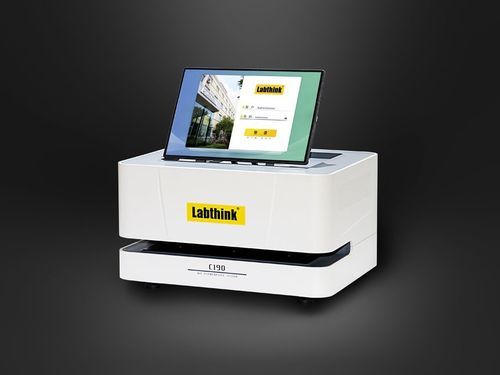

Luftströmungs-Testsystem C190H

GasdurchlässigkeitDurchlässigkeitDruckluft

Das C190H Prüfgerät für Luftdurchlässigkeit ist ein vollautomatisches Messgerät, das nach der Volumenmethode die Gasdurchlässigkeit von Batterie- und atmungsaktiven Membranen, Polymermaterialien, Zigarettenpapier und ähnlichen Materialien bestimmt. Es kombiniert eine dreizellige Prüfarchitektur mit intelligenter Steuerung und automatischer Probenklemmung.

Produktmerkmale

• Volumenmethode mit vollautomatischer Ermittlung des durch die Probe strömenden Gasvolumens (ersetzt manuelle Messungen mit gleitendem Zylinder).
• Vollautomatische, hochpräzise Druckregeltechnik zur stabilen Testdurchführung.
• Dreizelliges Design: drei unabhängige Testzellen ermöglichen parallele Prüfungen; Auswahl zwischen unabhängigen Dreizelltests und gemeinsamer Dreizellmessung.
• Schnelltestmodus für reduzierte Gesamttestzeiten bei mehreren Proben.
• Automatische, pneumatische Probenklemmung für konstante Spannkraft und verbesserte Abdichtung; Anti-Klemm-Design für sicheren Betrieb.
• Intelligente Steuerung über ein integriertes Windows-Tablet; eingebetteter Industriecomputer zur Erhöhung der Betriebssicherheit und Datensicherheit.
• Kernsensoren und pneumatische Steuerkomponenten stammen von international bekannten Herstellern für geringe Ausfallraten und lange Lebensdauer.
• Automatische Erfassung und Aufzeichnung der Umgebungstemperatur und Feuchtigkeit während der Messung.
• Softwareseitige Unterstützung mehrerer Anzeigeneinheiten, z. B. s/100 mL und um/(Pa•s); optionale Funktionen für mehrstufiges Berechtigungsmanagement und Audit-Tracking.

Testverfahren

• Das Instrument misst unter definierten Prüfbedingungen die Zeit, die benötigt wird, damit 100 mL Luft unter einem Prüf-Differenzdruck von 1,21 kPa durch eine Membran mit einer Fläche von 6,45 cm2 strömt.

Bezugsnormen

• ISO 5636, TAPPI T460, GB/T 36363-2018, GB/T 458-2008, GB/T 23227, GB/T 12655

Anwendungen

• Grundanwendungen: Prüfung der Gasdurchlässigkeit verschiedener Materialien wie Batteriemembranen, atmungsaktiven Membranen und verwandter Polymerprodukte.
• Erweiterte Anwendungen: kundenspezifische Prüfung der Gasdurchlässigkeit von Zigarettenpapier und anderen Papierarten.

Produktkonfiguration und Optionen

• Standardkonfiguration: Instrument, Tablet, professionelle Software und Φ6-mm-Polyurethanrohr.
• Optionen: Luftkompressor; CFR21 Part11-Unterstützung (optional); GMP-Anforderungen an das Computersystem (optional); DataShieldTM (optionales Datensicherungs-/Managementsystem).
• Anmerkung zum Luftanschluss: Der Drucklufteinlass ist als Φ6-mm-Polyurethanrohr ausgelegt (Druckreferenz: 87 PSI / 600 kPa); die Luftquelle ist durch den Anwender bereitzustellen.

Charakteristiken / Technische Spezifikationen

• Modell: C190H
• Prüfbereich (s/100 mL): 30–1500
• Prüfbereich (um/(Pa • s)): 0.1–4
• Volumenauflösung: 0.001 mL
• Volumengenauigkeit: 1%
• Druckbereich: 0–2 kPa
• Druckgenauigkeit: 0.01 kPa
• Anzahl der Testzellen: 3
• Probengröße: ≥ 2" x 2" (6 cm × 6 cm)
• Probendicke: ≤ 120 Mil (≈ 3 mm)
• Testfläche: 1" (6.4 cm2)
• Gasspezifikation: Trockene Luft (Luftquelle vom Benutzer)
• Schnittstellengröße: Φ6 mm Polyurethanrohr
• Abmessungen: 23.6" H × 19.6" W × 27.5" D (angegeben: 25 cm × 44 cm × 35 cm)
• Energieversorgung: 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz
• Gewicht: 24 kg
• Unterstützte Anzeigeeinheiten: s/100 mL und um/(Pa • s)
• Erweiterte Funktionen (optional): DataShieldTM; GMP-Anforderungen an das Computersystem; CFR21 Part11
