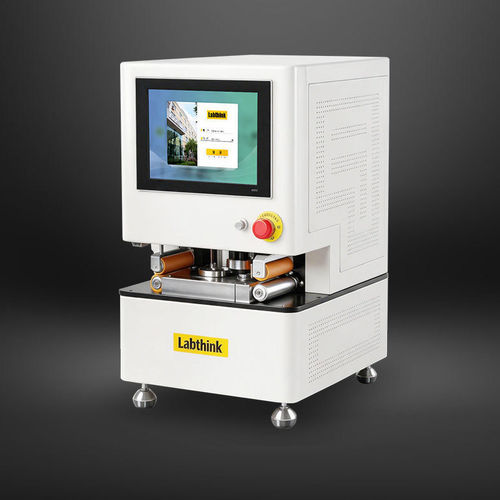

Feuchtigkeitstester C910H

DruckTemperaturLuftströmung

Übersicht
Das C910H verwendet das volumetrische Verfahren zur Bestimmung der Gasdurchlässigkeit und mechanische Messprinzipien zur Ermittlung von Durchstoßfestigkeit und Dicke. Entwickelt für Laborprüfungen der Luftdurchlässigkeit, Durchstoßfestigkeit und Dicke von Batterieseparatoren und verwandten Polymerfolien.

Produktmerkmale

• Vollautomatisches, hochpräzises Verfahren zur Bestimmung des Luftvolumens
  • Automatische Messung des durch die Probe strömenden Luftvolumens als Ersatz für manuelle Zylindermethoden.
  • Vollautomatische Druckregelung mit Druckgenauigkeit < 0,01 kPa.
  • Prüfdruck über Software einstellbar.
• Kontakt-Dickenmessung
  • Kugelförmiger Messkopf aus Hartmetall für hohe Verschleißfestigkeit.
  • Gleithaltbarkeit > 100 Millionen Zyklen.
  • Sensor mit fotoelektrischer, durchlässiger Linear-Gitterskala.
• Mechanische Messung der Durchstoßfestigkeit
  • Kraftgenauigkeit besser als Klasse 0,5 mit hoher Reproduzierbarkeit.
  • Servoantrieb, Präzisions-Kugelgewindetrieb, stufenlose Geschwindigkeitsregelung und hochpräzise Steuerung.
  • Pneumatische Probenklemmung für konstante Klemmkraft und geringeren Bedienaufwand.
• Integrierte Messung mit automatischer Probenzufuhr
  • Kombinierte Erfassung von Luftdurchlässigkeit, Durchstoßfestigkeit und Dicke zur Steigerung des Durchsatzes.
  • Scan-Funktion zur automatischen Identifikation und Aufzeichnung von Proben.
  • Doppeltes Positioniersystem reduziert Zuführauslenkungen.
• Intelligente Steuerung und zuverlässige Leistung
  • 12,1" eingebettetes Touchscreen-Tablet mit Windows.
  • Wesentliche Komponenten von international anerkannten Lieferanten.
  • Automatische Überwachung von Umgebungstemperatur und -feuchte mit Echtzeitaufzeichnung.
  • Anzeigeeinheiten der Luftdurchlässigkeit unterstützen mehrere Maßeinheiten (z. B. s/100 mL, μm/(Pa·s)).
  • Software mit mehrstufiger Benutzerverwaltung und Audit-Trail (optional).

Testprinzip
Die Luftdurchlässigkeit wird bei kontrollierter Temperatur, Luftfeuchte und Atmosphärendruck gemessen. Gemessen wird die Zeit, die 100 mL Luft benötigen, um eine Fläche von 6,45 cm² der Probe bei einem anliegenden Druck von 1,21 kPa zu durchdringen.

Normen
ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655

Prüfanwendungen (Basisanwendungen)
Luftdurchlässigkeit — Geeignet für Batterieseparatoren, atmungsaktive Folien und verwandte Polymermaterialien.
Dicke — Geeignet zur Dickenmessung von Separatoren und verwandten Materialien.
Durchstoßfestigkeit — Geeignet für Durchstoßprüfungen von Separatoren und verwandten Materialien.

Technische Parameter (Schlüsselwerte)

• Modell: C910H
• Messbereich Luftdurchlässigkeit: s/100 mL 30–1500 ; μm/(Pa·s) 0,1–4
• Volumenauflösung: 0,001 mL ; Volumenpräzision: 1%
• Druckbereich: 0–2 kPa ; Druckgenauigkeit: 0,01 kPa
• Dickenmessbereich: 0–2 mm ; Auflösung: 0,1 μm ; Wiederholbarkeit: 0,5 μm
• Durchstoßbereich: 0,1–50 N ; Auflösung: 0,001 N ; Kraftgenauigkeit: ±0,5% (Ablesewert)
• Prüfgeschwindigkeit: 0–500 mm/min ; Geschwindigkeitsgenauigkeit: ±0,5%

Technische Spezifikationen (ausgewählte)

• Prüfzelle: 1 Satz
• Probengröße: 4" × 40" (10 cm × 100 cm)
• Probendicke: ≤ 80 mil (2 mm)
• Messfläche: 1 in² (6,4 cm²)
• Dickenmesskopf: Φ3 mm (kugelig) ; Kopfkraft < 0,8 N
• Punktionsvorrichtung ID: Φ50 mm ; Punktionsnadel: Φ1 mm
• Druckluft: trockene Luft (vom Anwender bereitgestellt) ; Druck: 72,5–101,5 PSI / 0,5–0,7 MPa ; Anschluss: PU-Schlauch Φ6 mm
• Abmessungen: 76 × 45 × 55 cm
• Stromversorgung: 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz
• Nettogewicht: 85 kg

Standardkonfiguration & Optionen

• Standard: Haupteinheit, integriertes Tablet, professionelle Software, PU-Schlauch Φ6 mm.
• Optionen: Luftkompressor ; CFR 21 Part 11 ; GMP-Computeranforderungen ; DataShield™ (optional).

Hinweise
Alle Parameter wurden im Labthink-Labor unter den geforderten Bedingungen von Fachpersonal gemessen. Labthink behält sich das Recht vor, Spezifikationen und Erscheinungsbild ohne Vorankündigung zu ändern.

Merkmale / technische Spezifikationen

• Modell: C910H
• Integrierte Prüfungen: volumetrische Luftdurchlässigkeit, mechanische Durchstoßfestigkeit, Kontaktdickenmessung
• Schnittstelle: 12,1" Touch-Tablet mit Windows ; professionelle Software ; optionale GMP/CFR21/DataShield™ Funktionen
