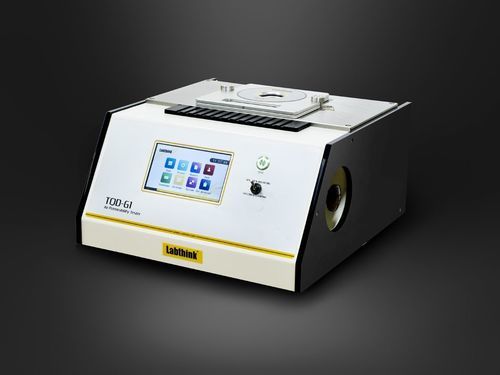

Steuerungstester TQD-G1A

LuftströmungDurchlässigkeitDruckluft

Übersicht

Das TQD-G1A Prüfgerät für Luftdurchlässigkeit misst Luftdurchlässigkeit und Luftwiderstand von Materialien für Fahrzeuginnenräume und einer Vielzahl poröser Werkstoffe zur Qualitätssicherung und zur Erfüllung praktischer Anwendungsanforderungen. Typische Materialien: Polyurethanschaum, PVC, Leder, Textilien, Vliesstoffe, Trennmembranen, Schwamm, Teppich, Papier und Leder.

Produktmerkmale

• Zwei wählbare Messmethoden: konstante Druckdifferenz (Methode B) und konstanter Durchfluss (Methode A).
• Hochpräzise elektronische Luftdurchfluss- und Luftdrucksensoren für verlässliche Messwerte.
• Eingebaute importierte, wartungsfreie Vakuumpumpe zur Stabilisierung des Luftstroms.
• Professionelle Probenhalterung mit pneumatischer Klemmung für konstante Klemmskraft und sichere, zeitsparende Bedienung.
• 7" Farb-Touchscreen und Desktop-Bedienoberfläche für intuitive Nutzung.
• Integrierter Kalender, mehrsprachige Umschaltung und mehrstufige Rechteverwaltung.
• Optionaler Nadeldrucker für Ausdrucke und Langzeitspeicherung von Ergebnissen.
• Optionale RS232-Schnittstelle zur Datenübertragung an einen PC.

Prüfverfahren

• Methode A: Konstanter Fluss wird senkrecht durch die Probe geführt; die entstehende Druckdifferenz wird gemessen und der Luftströmungswiderstand sowie weitere Parameter berechnet.
• Methode B: Über die Probe wird eine konstante Druckdifferenz gehalten; der durch eine definierte Fläche innerhalb einer bestimmten Zeit strömende Luftstrom wird gemessen und die Luftdurchlässigkeit sowie verwandte Parameter berechnet.

Normen

• ISO 9237; ISO 4638; ISO 5636; GB/T 10655; GB/T 5453; GB/T 4689.22; GB/T 13764; ASTM D737; TAPPI T460; JIS P8117.

Anwendungen

• Basisanwendungen

  • Materialien für den Fahrzeuginnenraum: Prüfung der Luftdurchlässigkeit und des Luftwiderstands von Polyurethan, PVC, Leder, Textilien und Vliesstoffen.
  • Poröse elastische Polymere: Durchlässigkeitsprüfung von Schwämmen und ähnlichen Werkstoffen.
  • Textilien: Durchlässigkeitsprüfung von Geweben und Vliesstoffen.
  • Lederwaren: Prüfung der Luftdurchlässigkeit von Leder.
• Erweiterte Anwendungen

  • Papier: Durchlässigkeitsprüfung für Taschentücher, Toilettenpapier und weitere Papierprodukte.
  • Masken: Prüfung des Atemwiderstands und der Druckdifferenz verschiedener Maskentypen.

Technische Daten

• Prüfparameter (TQD-G1A): Differenzdruckbereich 0–1000 Pa; Auflösung 0,1 Pa; Genauigkeit 0,25%; Durchflussmessbereich 0–30 L/min; Auflösung 0,1 L/min; Genauigkeit 2%.
• Technische Details: Anzahl Prüfzellen: 1; Probenmaß: 2" x 2" (5 cm × 5 cm); Probendicke: ≤40 mil (≈1 mm); Testfläche: 20 cm² (andere Größen anpassbar); Gas: saubere Druckluft (Luftquelle vom Anwender bereitzustellen); empfohlener Luftdruck: 72.5 PSI / 500 kPa (Hinweis: Eingang kann ≥79.7 PSI / 550 kPa erfordern, empfohlener Ausgangsdurchfluss >120 L/min); Schnittstellengröße: Φ8 mm Polyurethanrohr; Abmessungen: 12" H × 18" W × 20" D (30 cm × 46 cm × 52 cm); Netzversorgung: 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz; Nettogewicht: 55 lbs (≈25 kg).
• Produktkonfiguration: Standard: Hauptgerät, ein Satz Befestigungen und Φ8 mm Polyurethanrohr. Optionen: PC-Software, Luftkompressor. Luftquelle ist durch den Anwender bereitzustellen.
