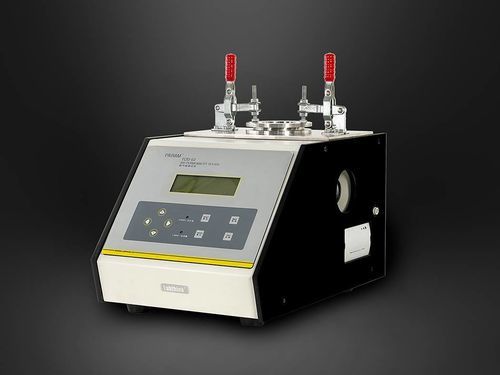

Steuerungstester TQD-G1

LuftströmungDurchlässigkeitLabor

Das TQD-G1 ist ein Laborprüfgerät zur Bestimmung der Luftdurchlässigkeit von dekorativen und porösen Materialien, die z. B. in Fahrzeuginnenräumen verwendet werden (Polyurethan, geschäumte Kunststoffe, PVC, Leder, Textilien, Vliesstoffe, Schäume, Papier). Es ermöglicht die Kontrolle physikalischer Eigenschaften zur Sicherstellung der Einsatzanforderungen.

Professionelle Technologie

• Entwickelt nach den Anforderungen globaler Automobilhersteller.
• Zwei Prüfmodi: konstante Druckdifferenz zur Messung des Volumenstroms (Verfahren A) oder konstanter Volumenstrom zur Messung der Druckdifferenz (Verfahren B).
• Hochpräzise elektronische Sensoren für Luftstrom und Luftdruck zur Sicherstellung genauer Prüfdaten.
• Mikrocomputersteuerung mit LCD-Menüoberfläche und PVC-Bedienfeld für einfache Bedienung und Anzeige.
• Ausgestattet mit Mikrodrucker und standardmäßiger RS232-Schnittstelle zur PC-Anbindung und Datenübertragung.

Prüfprinzip

• Verfahren A
  Konstanten Luftstrom senkrecht durch die Probe führen und die Luftdurchlässigkeit durch Messung der Druckdifferenz bestimmen.
• Verfahren B
  Konstante Druckdifferenz zwischen den Probenflächen aufrechterhalten und die Luftdurchlässigkeit durch Messung des Luftstroms durch einen definierten Bereich in einer vorgegebenen Zeit bestimmen.

Normen

• ISO 9237
• ISO 4638
• ISO 5636
• GB/T 10655
• GB/T 5453
• GB/T 4689.22
• GB/T 13764
• ASTM D737
• TAPPI T460
• JIS P8117

Anwendungen

• Grundanwendungen

  • Autodekormaterialien
    Prüfung der Luftdurchlässigkeit von Polyurethan, PVC, Leder, Textilien und Vliesstoffen in Fahrzeuginnenräumen.
  • Elastische und poröse Polymere
    Prüfung z. B. von Schäumen.
  • Textilien
    Prüfung der Luftdurchlässigkeit von Geweben und Vliesstoffen.
  • Leder
    Prüfung der Luftdurchlässigkeit von Leder.
• Erweiterte Anwendungen

  • Papier
    Prüfung der Luftdurchlässigkeit von Papiermaterialien wie Taschentüchern und Toilettenpapierrollen.

Technische Daten / Spezifikationen

• Modell: TQD-G1
• Prüfbereich — Druckdifferenz: 0 ~ 1000 Pa
• Prüfbereich — Volumenstrom: 0 ~ 30 L/min
• Probengröße: Verfahren A: 52 mm x 52 mm; Verfahren B: Φ12 mm ≤ D ≤ Φ71 mm
• Anschlussgröße: Φ8 mm PU-Rohr
• Abmessungen (L x B x H): 502 mm x 334 mm x 298 mm
• Stromversorgung: 220 VAC 50 Hz / 120 VAC 60 Hz
• Nettogewicht: 27 kg
• Standardausstattung: Gerät, Mikrodrucker, Klemmen, Rundmuster-Schneider und Vakuumpumpe (importiert)
• Optionen: Professionelle Software, Kommunikationskabel, kundenspezifische Klemmen
