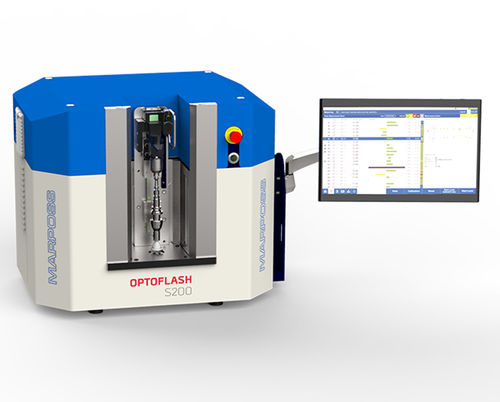

Tiefenlehre für Implantat / für Dentalimplantologie OPTOFLASH S

parallelgewinkeltgerade

Übersicht
Optoflash ist ein optisches Messsystem, das auf mehreren festen 2D-Optiksensoren basiert, die so angeordnet sind, dass ein einziges Ergebnisbild erzeugt und das 3D-Profil kleiner zylindrischer Bauteile rekonstruiert wird. Es ist für Labor- und Inline-Produktionsprüfungen von kleinen Wellen, Befestigungselementen, präzisionsgedrehten Komponenten, medizinischen Implantaten und Luftfahrtteilen ausgelegt. Das System verfügt über eine überarbeitete Optic-GUI für schnelle Einrichtung und Validierung.

Schlüsselpunkte

• Optisches Messgerät mit mehreren 2D-Sensoren in festen Positionen zur Erzeugung eines nahtlosen Bildes ohne Stitching-Lücken.
• 3D-Rekonstruktion der Bauteilgeometrie aus kombinierten 2D-Sensordaten.
• Kein Z-Achsen-Antrieb (feste Sensorgeometrie) → wiederholbare, wartungsarme Messung.

Leistungsmerkmale

• Axialer Messbereich bis zu 300 mm.
• Beispiel für hohe Durchsatzleistung: 100 statische Messungen in ca. 2 Sekunden (Zykluszeit unabhängig von der Verteilung der Messabschnitte entlang der Welle).
• Stabile metrologische Leistung über Millionen von Zyklen aufgrund des Fehlens mechanischer Z-Achsen-Bewegungen.

Bedienbarkeit
Das System enthält die Optic-Grafikoberfläche, die die Messprogrammierung und -konfiguration vereinfacht. Die Software bietet intelligente Ergebnisvisualisierungen, Detailbilder der Bauteile und grafische Setups, die Bedienern eine schnelle Validierung von Bauteilen in der Produktion und die Diagnose von Nichtkonformitäten ermöglichen.

Vorteile

• Hoher Durchsatz durch feste 2D-Sensoren.
• Klare Visualisierung durch 3D-Rekonstruktion der gemessenen Bauteile.
• Schnelle Programmierung mittels Optic-Software und Bauteilscan.
• Einfache Bedienung — Messstart mit einem Schritt; kurze Zykluszeiten.
• Langfristig stabile Messtechnik mit minimaler mechanischer Beanspruchung und geringem Wartungsaufwand.

Anwendungen
Typische Anwendungsbereiche: Befestigungsprüfung, Präzisionsdrehereien, Dental- und Medizinimplantate, Luftfahrt und Inspektion von Präzisionskomponenten für kleine Wellen.

Verfügbare Broschüren und Anwendungsdokumente (nach Sprache / Titel)
Broschüren und Handbücher:
English – OPTOFLASH (Brochure) (4.33MB)
German – OPTOFLASH (Brochure) (1.56MB)
Japanese – OPTOFLASH (Brochure) (645.17kB)
Korean – OPTOFLASH (Brochure) (4.30MB)
Simplified Chinese – OPTOFLASH (Brochure) (1.88MB)

Anwendungen (Auswahl):
English – OPTOFLASH - Turneries (1.62MB)
English – OPTOFLASH - Fasteners (1.99MB)
English – OPTOFLASH - Implants (2.13MB)
English – OPTOFLASH - Dental Applications (3.41MB)
German – OPTOFLASH - Dental Applications (3.44MB)
French – OPTOFLASH - Dental Applications (3.42MB)
Korean – OPTOFLASH - Dental Applications (3.88MB)

Hinweise
Für vollständige technische Daten und Versionsdetails siehe die oben aufgeführten herunterladbaren Broschüren und Handbücher.

Technische Spezifikationen

• Technologie: mehrere feste 2D-Optiksensoren kombiniert zur Rekonstruktion der 3D-Form.
• Axialer Messbereich: bis zu 300 mm.
• Beispiel Durchsatz: 100 statische Messungen in ~2 Sekunden.
• Kein Z-Achsen-Bewegung (feste Sensoren) → hohe Wiederholbarkeit und Langzeitstabilität.
• Software: Optic-GUI mit Ergebnisvisualisierung, Bauteildetailbildern und grafischen Setup-Tools für schnelle Programmierung und Fehlersuche.
• Typische Anwendungsbauteile: kleine Wellen, Befestigungselemente, Werkzeugmaschinenkomponenten, medizinische Implantate, Luftfahrtteile.
