3D-Scanner / für die medizinische Industrie OPTOCLOUD S

Tischper LasertriangulationLaser

Produktübersicht

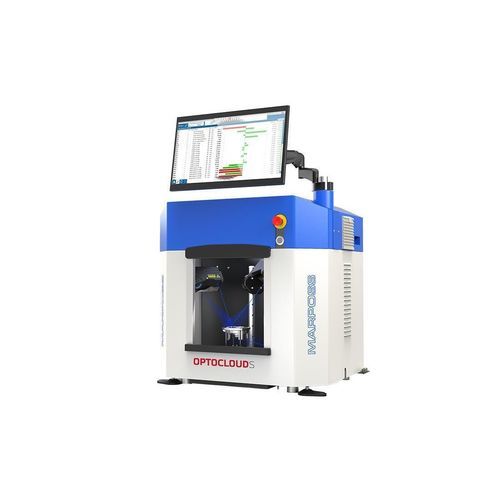

Optocloud S ist ein Tisch-3D-Optikscanner, entwickelt für die schnelle und präzise Inspektion kleiner flacher, zylindrischer und komplexer Bauteile direkt in Produktionsumgebungen. Er ermöglicht die Mehrmerkmal-Messung in einem einzigen Zyklus und reduziert die Prüfzeit bei metrologisch wiederholbaren Ergebnissen.

Ausführliche Beschreibung
Optocloud S kombiniert mehrere Laser-Profilometer, eine hochpräzise Drehachse und eine optimierte optische Architektur, um eine vollständige 360°-Inspektion von Teilen ohne Umpositionierung durchzuführen. In einem Messzyklus erfasst das System Millionen von Punkten aus verschiedenen Blickwinkeln und rekonstruiert die 3D-Geometrie des Bauteils in weniger als 30 Sekunden. Dadurch ist die gleichzeitige Bewertung dutzender Merkmale möglich, auch bei strukturierten oder komplexen Teilen.

Die optische Konfiguration wird auf Bauteilfamilien abgestimmt, um Messbereich und Genauigkeit zu maximieren und gleichzeitig Flexibilität über verschiedene Modelle ohne aufwändige Umrüstung zu bieten. Für den Industrieeinsatz ausgelegt, liefert Optocloud S Langzeitstabilität und Reproduzierbarkeit und eignet sich für Inline- und Offline-Prüfungen.

Das System unterstützt manuelle Beladung oder vollständige Roboterautomation. In automatisierten Prozessen können Messergebnisse direkt in das Kundennetzwerk übertragen werden, um SPC, Prozessoptimierung und Nacharbeit zu unterstützen und so Closed-Loop-Qualitätskontrolle sowie Industry-4.0-Integration zu ermöglichen.

Anwendungen

• Druckgussteile (Gehäuse, Halter, Abdeckungen)
• Geschichtete, gestempelte oder geformte Komponenten (Rotor-/Statorpakete, gebogene Teile)
• Mechanische Bauteile (Muttern, Ringe, ähnliche Teile)
• Baugruppen (gewundene Statoren, Rotoren für Industriemotoren)
• Weitere Anwendungen einschließlich orthopädischer Komponenten, Luftfahrtteile und mehr

Vorteile

• Reduziert Prüfzeiten in Inline-Prozessen erheblich und entlastet langsamere taktile Messmittel und MMTs
• Eliminiert mehrere dedizierte Messvorrichtungen, reduziert Investitionskosten und Platzbedarf
• Entzieht die Messung dem Einfluss des Bedieners und gewährleistet konsistente, reproduzierbare Ergebnisse
• Ermöglicht zuverlässige Messung komplexer und empfindlicher Merkmale, die für taktile Systeme schwierig sind (weiche Oberflächen, Wicklungen, Hairpins, laminiertes Material)
• Verringert die Abhängigkeit von Labor-MMTs, indem Metrologie direkt an die Produktionslinie gebracht wird
• Minimiert den Bedarf an hochqualifizierten Bedienern durch automatisierte Erfassung und Messprogramme

Merkmale / technische Daten

• Systemtyp: All-in-one kompakte Tischplattform
• Messtechnologie: Multi-Laser 3D-Optikscan
• Anzahl Sensoren: Bis zu 3 Laser-Profilometer
• Bauteilachse: Präzisions-Drehtisch (360° Rotation)
• Typische Zykluszeit: 30 Sekunden
• Max. Bauteilgewicht: 20 kg
• Typische Bauteildimensionen: Durchmesser: bis Ø180 mm; Höhe: bis 50 mm*
• Beladeart: Manuell oder robotisiert
• Integration: Netzwerkanbindung für automatisierten Datentransfer und Prozesssteuerung
• Hinweis: * Verschiedene Bauteilgrößen und Konfigurationen auf Anfrage verfügbar.
