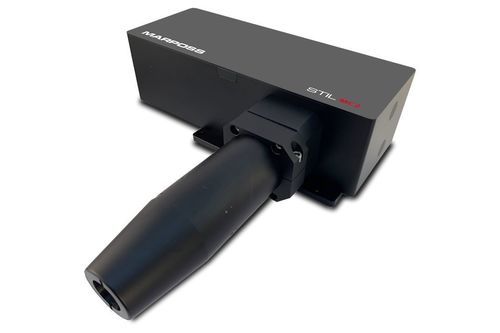

Die ChromaLine-Kamera ist ein chromatisch-konfokales Linien-Scan-System für berührungslose Oberflächenmessung und -prüfung. Es verbindet die Prinzipien der chromatischen konfokalen Mikroskopie mit einem hochauflösenden 4K-Linien-Sensor, um scharf fokussierte Profile über eine erweiterte Schärfentiefe (bis mehrere Millimeter) zu liefern und gleichzeitig mit bis zu 199.500 Linien pro Sekunde zu erfassen. Das System macht komplexe Z-Scanning- oder Autofokus-Systeme für Proben mit großer Z-Ausdehnung überflüssig.

Detaillierte Beschreibung
ChromaLine integriert einen Spalt, der von einer polychromatischen weißen LED-Quelle (externes Chromalight-Gehäuse) beleuchtet wird, eine chromatische Linse, einen Strahlteiler und einen Hochgeschwindigkeits-Liniendetektor (SW-4000M-PMCL). Die optische Konfiguration liefert ein fokussiertes Bild und präzise Höhenprofile über eine erweiterte Schärfentiefe. Die typische Abtastrate erreicht je nach Konfiguration 199.500 Linien/s.

Vorteile

• Inspektion aller Materialien, die weißes Licht reflektieren (Metall, Glas, Kunststoffe, Lackschichten, Flüssigkeiten).
• Industrielle Robustheit: optischer Kopf ausschließlich aus passiven Komponenten aufgebaut.
• Hochgeschwindigkeits-Erfassung: bis zu 199.500 Linien/s mit der Hochgeschwindigkeits-Linienkamera.
• Detektion im mikrometrischen Bereich und submikrometrische Profilierung in geeigneten Konfigurationen.
• Geeignet für automatische optische Inspektion (AOI) in OEM-Produktionslinien.

Anwendungen

• Prüfung von Fahrzeugglas
• Glasbehälter- und Verpackungsindustrie
• Elektrofahrzeugindustrie (Batterieprüfung)
• Roll-to-Roll-Messung von transparenten und undurchsichtigen Folien (z. B. EV-Batterieabdeckungen, flexible Elektronik)
• Kratz- und Fehlerinspektion
• Elektronikindustrie (Leiterplattenprüfung)
• Halbleiterindustrie (Siliziumwafer-Inspektion)
• CCC- und Konsumentenkomponentenindustrie
• Medizinische Anwendungen
• Mikromechanik
• Luftfahrt und Raumfahrt
• Uhrenindustrie
• Robotik und Automatisierung

Versionen
Die Standard-ChromaLine-Kameras sind in fünf Versionen erhältlich: NANOVIEW, MICROVIEW, WIREVIEW, DEEPVIEW mk2 und SUPERVIEW. Die Optionen reichen von hoher numerischer Apertur (z. B. NA 0,7) bis zu erweiterten Linienbreiten von bis zu 12,85 mm. Die minimale laterale Auflösung kann je nach Optik 0,43 µm am Probe erreichen; die maximale Abtastrate beträgt 199.500 Linien/s. OEM‑kundenspezifische Versionen sind für spezielle Integrationsanforderungen verfügbar.

Technische Merkmale / Spezifikationen

• Controller: MC2
• Technologie: Chromatic Confocal
• Quelle: Weiße LED (externes Gehäuse, Chromalight)
• Faserbündellänge: 5 m
• Betriebstemperatur: 0°C - 65°C
• Lagertemperatur: -30°C - 70°C
• Relative Luftfeuchtigkeit: 5% - 80% RF (ohne Kondensation)
• Schutzart: IP20 (ChromaLight) / IP50 (Gehäuse)
• Linien-Detektorkamera: SW-4000M-PMCL
• Pixelanzahl (Kamera): 4096
• Verwendete Pixelanzahl: ≈ 3100
• Pixelgröße: 7,5 µm
• Linienrate: bis zu 199,5 kHz
• Steuer- und Dateninterface: Camera Link (x2)
• Stromversorgung (Kamera): 5 - 24 Vdc
• Leistungsaufnahme (Kamera): 5 W
• Chromalight Stromversorgung (LED-Quelle): 100 - 240 Vac
• Chromalight max/typischer Verbrauch: 100 W / 60 W
• Abmessungen (Kameragehäuse): 235,5 x 184,2 x 255,5 mm
• Gewicht (Kameragehäuse): 4 kg
