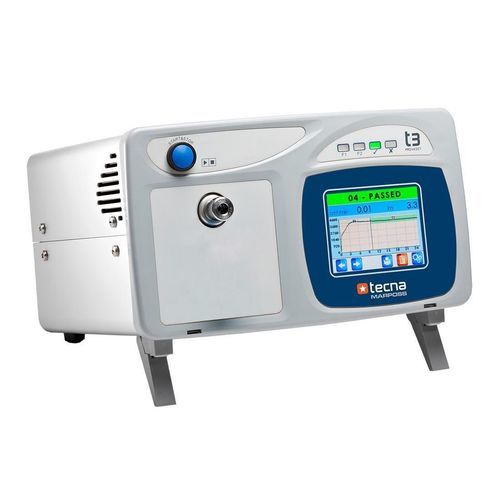

Dichtheitsprüfgerät für Container T3P

für VerpackungUnversehrtheit der Dichtungenabsoluter Druckverlust

Beschreibung
Der T3P ist ein Prüfgerät zur Dichtheitsprüfung nach dem Verfahren des absoluten Druckabfalls. Die farbige Touch-Bedienoberfläche mit Echtzeit-Prüfansicht ermöglicht einfache Programmierung und Bedienung. Hohe Messauflösung und präzise Regelung des Fülldrucks erlauben Dichtheitsprüfungen, zerstörende Berstdruckprüfungen, Überprüfung des Öffnens von Sicherheitsventilen, volumetrische Kontrollen, Verstopfungsprüfungen und "In-Glocke"-Prüfungen an versiegelten Produkten oder Prüfungen nach Interzeptionsmethode. Die Steuerung externer Automatisierung, Schnittstellen zu Barcode-Lesern und Druckern sowie die Protokollierung von Tests auf USB oder per Ethernet machen den T3P geeignet für moderne Produktionsanwendungen.

Anwendungen

• Dichtheitsprüfungen an versiegelten Produkten
• Zerstörende Bersttests
• Prüfung des Öffnungsverhaltens von Sicherheitsventilen
• Volumenkontrolle und Verstopfungstests
• In-Glocke-Prüfungen und Prüfungen nach Interzeptionsmethode

Vorteile

• Doppelkreis
• Einrichtung für Vakuumtests
• 2 programmierbare pneumatische Ausgänge für Fremdbefehle (Kuppler/Marker)
• I/O-Erweiterung: Hinzufügen digitaler PLC-Eingänge/-Ausgänge (8+8) und RS232/RS485-Schnittstelle
• Zusätzliche Schnittstellen: USB, Ethernet, ProfiBUS oder CANbus für Fernsteuerung und Datenerfassung
• Echtzeit-SPC-Statistikanalyse
• Software zur Steuerung von Etikettendruckern und Barcode-Scannern
• Luftfilter
• Zertifizierter Leak Master zur Einfügung in den Staubli®-Stecker
• Halter für Bersttests
• Unterstützung für Barcode-Leser und/oder Drucker
• Fernbedienungstastenfeld
• Dreifarbiges Signallicht mit lautem akustischen Alarm
• Externes pneumatisches Modul zur Vakuumerzeugung
• Externes Ventil für Volumenprüfung und Glockentests
• Modul für externe Entladung

Technische Daten

• Stromversorgung: Extern 24 Vdc; alternativ 85÷264 Vac, 35 W
• Druckluftleitung: Trocken, kondensatfrei, 5-Mikron-Filter, ölfrei, konform mit ISO8573-1
• Sensor-Kalibrierung: Software-gestütztes Verfahren mit Primärgeräten
• A/D-Wandler: 24 Bit
• Druckregler: Dedizierter Druckaufnehmer zur Anzeige des geregelten Drucks; elektronische oder manuelle Druckregelung verfügbar
• Tastatur: Resistiver Touchscreen
• Display: 3,5" Farb-TFT-LCD mit Touchscreen
• Anzeigen: 4 LEDs (Prüfphasen, Bestehen/Nichtbestehen)
• Prüfzähler: Gesamtzahlen bestanden und abgelehnt, zurücksetzbar; Statistikoption: Mittelwert, Minimum, Maximum, Standardabweichung, Normalverteilung, Cp, Cpk, stündliche Produktionssummen
• Akustischer Alarm: Eingebauter Summer mit programmierbarer Dauer
• Uhr: Datum und Uhrzeit mit Supercap, max. Autonomie 7 Tage
• Programmierbare Parameter: 100 Prüftabellen im Sequenzmodus; allgemeine Parameter; Volumenberechnung zur Angabe der Leckrate in cm3/min oder cm3/h
• PLC-Anschlüsse: 8 fotokopplerte Eingänge und 8 fotokopplerte Ausgänge; jede I/O vollständig programmierbar; Steuerung externer Automatisierung ohne PLC
• Daten-Schnittstellen: Konfigurierbare RS232/RS485-Schnittstellen; USB-Device-Schnittstelle; Protokolle: Modbus RTU, CSV ASCII-Ausgang, Barcode, Drucker
• Staubli®-Stecker: Standard für Leak Masters
• Gehäuse: Unlackiertes, eloxiertes Aluminium, ABS
