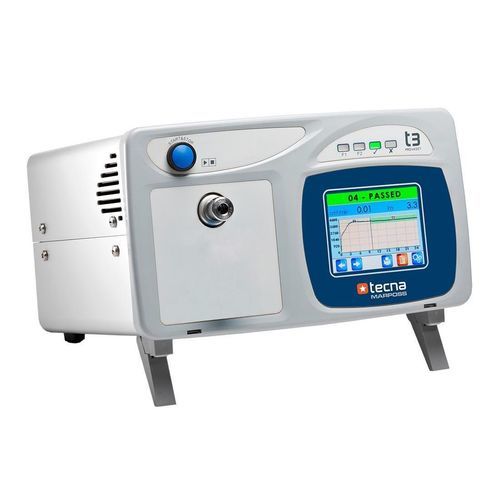

Dichtheitsprüfgerät für Verpackung T3PF

Druckabsoluter Druckverlustelektropneumatisch

Overview
Der Provaset T3PF ist ein elektropneumatisches Gerät zur Messung des Luftdurchflusses und zur Dichtheitsprüfung (absoluter Druckabfall). Er verfügt über einen elektronischen Druckregler zur Anwendung programmierter Prüfdrücke und ein 3,5" Farb-Touchscreen zur Echtzeit-Überwachung und einfachen Programmierung. Entwickelt für Prüfstände, Produktionslinien und vollautomatische Systeme, unterstützt der T3PF externe Automatisierungen, Barcode-Leser und Drucker und speichert Prüfdaten über USB oder Ethernet.

Main functional highlights

• Elektropneumatisches Gerät für Durchflussmessung und Dichtheitsprüfung (absoluter Druckabfall)
• Elektronischer Druckregler für programmierte Druckregelung
• 3,5" resistive Touch-Schnittstelle mit Echtzeit-Prüfansicht für intuitive Bedienung
• Geeignet für Prüfstände, Produktionslinien und vollautomatische Systeme
• Schnittstellen für Barcode-Leser, Drucker und Datenerfassung (USB/Ethernet)

Benefits / Options

• Zwei programmierbare pneumatische Ausgänge für externe Befehle (coupler/marker)
• Konfiguration für Vakuumtests und optionales externes pneumatisches Modul zur Vakuumerzeugung
• I/O-Erweiterung: fügt 8+8 fotoentkoppelte digitale Eingänge/Ausgänge und RS232/RS485-Schnittstelle hinzu
• Zusätzliche Kommunikationsschnittstellen verfügbar: USB, Ethernet, ProfiBUS oder CANbus
• Echtzeit-SPC-Analyse und Produktionsstatistiken
• Softwareunterstützung für Etikettendrucker und Barcode-Leser
• Optionale Luftfilter und zertifizierter Leak Master zur Einfügung in den Staubli®-Stecker
• Unterstützung für Barcode-Leser und/oder Drucker, Fernbedienungs-Tastatur, 3-Farben-Anzeige mit akustischem Signal
• Externes Ventil zur kontrollierten Druckentlastung

Technical specifications

• Stromversorgung: Extern 24 Vdc; alternativ 85–264 Vac, 35 W
• Druckluft: Trocken, nicht kondensierend, 5 µm gefiltert, ölfrei, konform mit ISO8573-1
• A/D-Wandler: 24 Bit
• Kalibrierung: Zertifikate für Druck- und Durchflusssensoren; softwaregestütztes Kalibrierverfahren
• Druckregler: Elektronisch
• Tastatur / Display: 3,5" TFT-Farbdisplay mit resistivem Touch
• Anzeigeleuchten: 4 LEDs (Prüfphasen, OK/NG)
• Prüfzähler & Statistik: OK/NG-Summen (rücksetzbar); Mittelwert, Minimum, Maximum, Standardabweichung, Normalverteilung, CP, CPK, Stundenproduktionstotale
• Akustischer Alarm: Integrierer Summer, Dauer programmierbar
• Uhr: Datum/Uhrzeit mit Superkondensator, bis zu 7 Tage Autonomie
• Programmparameter: 100 Prüftabellen (Sequenzmodus), Volumenberechnung zur Anzeige der Leckrate (cm3/min oder cm3/h)
• PLC-Anschlüsse: 8 fotoentkoppelte Eingänge + 8 fotoentkoppelte Ausgänge, voll programmierbar
• Datenschnittstellen & Protokolle: Konfigurierbar RS232/RS485; USB-Gerätedchnittstelle; Modbus RTU, CSV ASCII-Ausgabe, Barcode, Drucker
• Staubli®-Stecker: Standard zur Aufnahme des Leak Master
• Gehäuse: Eloxiertes Aluminium (unlackiert) und ABS-Bauteile
