Dichtheitsprüfgerät für Sensor T3PQ

für VerpackungDruckelektropneumatisch

Produktübersicht

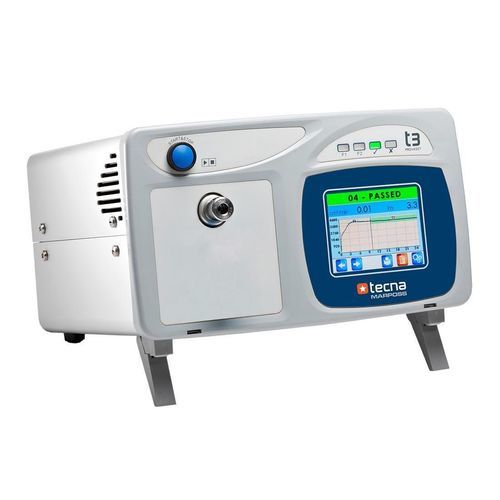

Der Provaset T3PQ ist ein elektropneumatisches Gerät zur direkten Messung von Luftleckagen. Er verfügt über ein 3,5" Farb-TFT-Touchdisplay mit Echtzeit-Prüfansicht. Das ausgeglichene Druckverfahren liefert volumenunabhängige Messungen und sorgt für stabile und präzise Leckageraten. Geeignet für Prüftische, Produktionslinien und vollautomatische Anlagen.

Hauptmerkmale / Vorteile

• Direkte Messung von Luftleckagen mit Massendurchflusssensor für schnelle, präzise Leckagerate-Werte.
• 3,5" Farb-TFT-LCD mit resistivem Touch für einfache Programmierung und Echtzeitüberwachung.
• Ausgeglichenes Druckverfahren unabhängig vom Prüfvolumen für bessere Stabilität und Präzision.
• 2 programmierbare pneumatische Ausgänge für externe Befehle (Kupplung/Markierer).
• I/O-Erweiterung verfügbar (8+8 fotokopplerte Eingänge/Ausgänge) und RS232/RS485 Schnittstellen.
• Optionale USB-, Ethernet-, ProfiBUS- oder CANbus-Schnittstellen für Fernsteuerung und Datenerfassung.
• Echtzeit-SPC-Diagramme und statistische Optionen (Mittelwert, Min, Max, Std.-Abw., Normalverteilung, CP, CPK, Stundensummen).
• Software-Unterstützung für Etikettendrucker und Barcodeleser.

Zusatzfunktionen / Zubehör

• Lüftfilter.
• Zertifizierter Leak Master zum Einsetzen in den Staubli®-Anschluss.
• Fernsteuer-Tastatur.
• 3‑Farb‑Signallicht mit akustischem Alarm.
• Externe Ventile für schnellere Füllphasen.

Technische Daten (Kurzfassung)

• Stromversorgung: Extern 24 Vdc; alternativ 85÷264 Vac, 35 W.
• Druckluft: Trocken, nicht kondensierend, 5‑Mikron‑Filter, ölfrei (ISO8573-1).
• A/D‑Wandler: 24 Bit.
• Kalibrierung: Zertifikate für Druck‑ und Durchflusssensoren; softwaregeführtes Verfahren mit Primärgeräten.
• Druckregelung: Elektronisch.
• Schnittstelle: Resistiver Touchscreen; 3,5" Farb‑TFT.
• Anzeige: 4 LEDs für Prüfphasen und Ergebnisse.
• Prüfstatistik: Mittelwert, Min, Max, Std.-Abw., Normalverteilung, CP, CPK, Produktionssummen.
• Akustischer Alarm: Programmierbarer integrierter Summer.
• Uhren-Backup: Supercap, max. 7 Tage Autonomie.
• Programmierbar: 100 Prüftabellen; Volumenberechnung; Ergebnisse in cm3/min oder cm3/h.
• PLC I/O: 8 fotokopplerte Eingänge + 8 fotokopplerte Ausgänge; voll programmierbar.
• Daten-Schnittstellen: RS232/RS485, USB-B (Device); Ethernet optional; Protokolle Modbus RTU, CSV, Barcode, Drucker.
• Staubli®-Anschluss: Standard für zertifizierten Leak Master.
• Gehäuse: Unlackiertes eloxiertes Aluminium und ABS.
