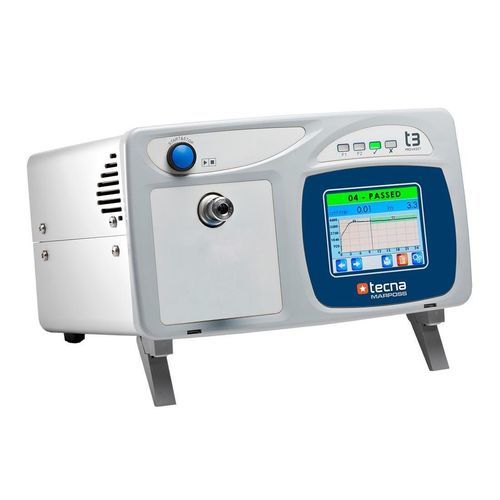

Dichtheitsprüfgerät für Ventil T3D

für Containerfür VerpackungUnversehrtheit der Dichtungen

Produktübersicht
Der T3D ist ein Dichtheitsprüfgerät nach Differenzdruckmethode, das den Druckunterschied zwischen dem Prüfling und einer Referenzprobe misst, um Prüfzeiten zu verkürzen und die Empfindlichkeit zu erhöhen.

Beschreibung
Das resistive Touchdisplay mit 3,5" TFT-Farbdisplay bietet Echtzeitvisualisierung der Prüfungen und eine vereinfachte Programmierung. Hohe Messauflösung und Genauigkeit sowie die elektronische Regelung des Fülldrucks ermöglichen Lecktests, zerstörende Berstprüfungen, Sicherheitsventil-Öffnungsprüfungen, volumetrische Kontrolle, Verstopfungstests und "in‑Glocke"-Prüfungen an dicht verschlossenen Produkten nach Abfangmethode. Die Steuerung externer Automatisierung, Schnittstellen zu Barcode-Scannern und Druckern sowie die Möglichkeit, Prüfungen auf USB-Medien oder per Ethernet zu protokollieren, machen das Gerät geeignet für moderne Fertigungsanwendungen.

Vorteile

• Einrichtung für Vakuumtest
• 2 programmierbare pneumatische Ausgänge für externe Befehle (plug/marker)
• I/O-Erweiterung: fügt digitale PLC-Eingänge/-Ausgänge (8+8) und eine RS232/RS485 Schnittstelle hinzu
• Zusätzliche USB-, Ethernet-, ProfiBUS- oder CANbus-Schnittstellen für Fernsteuerung und Datenerfassung
• SPC-Statistikanalyse in Echtzeit
• Software zur Steuerung von Etikettendrucker und Barcode-Scanner
• Luftfilter
• Zertifizierter Leak Master zum Einsetzen in den Staubli®-Steckverbinder
• Barcode-Reader und/oder Drucker
• Fernbedienungstastatur
• 3-Farben-Signalleuchte mit lautem akustischem Alarm
• Externes pneumatisches Modul zur Vakuumerzeugung
• Externes Ventil zur Volumenprüfung und Tests in geschlossener "Glocke"
• Modul zur externen Druckableitung

Technische Daten

• Stromversorgung: extern 24 Vdc oder 85÷264 Vac, 35W
• Druckluft: trocken, nicht kondensierend, 5 µm gefiltert, ölfrei (ISO8573-1)
• A/D-Wandlerauflösung: 24 Bit
• Druckregelung: elektronisch oder manuell mit dediziertem Messumformer und Anzeige
• Schnittstelle: 3,5" Farb-TFT Touchscreen; resistive Touch-Tastatur
• I/O: 8 optokoppler-entkoppelte Eingänge + 8 optokoppler-entkoppelte Ausgänge, erweiterbar, RS232/RS485
• Daten: USB-, Ethernet-, ProfiBUS- oder CANbus-Optionen; Modbus RTU und CSV ASCII-Ausgabe
• Prüfkapazität: 100 Prüftabellen, Volumenberechnung in cm3/min oder cm3/h
• Anzeige und Alarme: 4 LED-Statuslampen, integrier Summer, programmierbar
• Statistik: SPC-Analyse (Mittelwert, Min, Max, Std.-Abw., Normalverteilung, CP, CPK, Stundenproduktion)
• Peripherieanbindung: Unterstützung für Barcode-Scanner und Etikettendrucker
• Standard Staubli®-Steckverbinder für Leak Masters
• Gehäusematerialien: eloxiertes Aluminium und ABS
