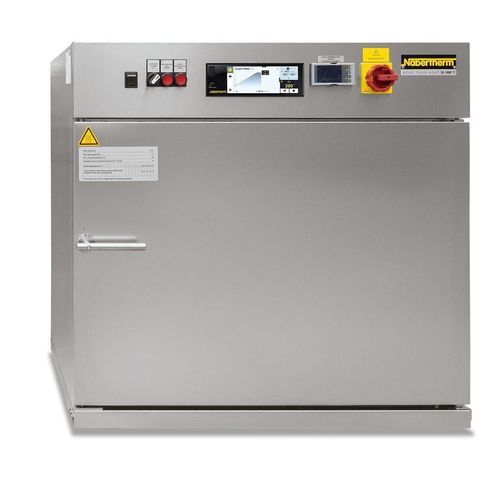

Trocknungsofen TR 60 LS

LaborMehrzweckbelüftet

Kurzbeschreibung
Geeignet für das Trocknen von lösungsmittelhaltigen Chargen gemäß EN 1539. Die Trockenschränke der Serie TR .. LS eignen sich durch die Sicherheitsausstattung in Anlehnung an die EN 1539 Typ A für das Trocknen von lösungsmittelhaltigen Chargen. Durch die kompakte Bauweise lassen sich diese Trockenschränke gut und ohne großen Aufwand in ein Labor oder die Produktion integrieren. Durch einen Abgasauslass an der Rückseite des Trockenschranks werden die Abgase abgeleitet und können von dort entsprechend weitergeleitet bzw. nachbehandelt werden.

Funktion & Ausstattung

• Ausführung der Ofentechnik basierend auf den Trockenschränken (Konstruktion und Funktionsprinzipien entsprechend).
• Beschreibung der Sicherheitstechnik analog zu Modellen NA 120/45 LS ff.
• Tmax 260 °C.
• Temperaturgleichmäßigkeit ±8 K nach DIN 17052-1 im leeren Nutzraum.
• Ausschließlicher Einsatz von Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (CLP) – keine Aluminiumsilikatwolle (RCF-Faser).
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung.
• Controller mit Touchbedienung C550 (10 Programme mit je 20 Segmenten).
• NTLog Basic für Nabertherm-Controller: Aufzeichnen von Prozessdaten mit USB-Stick.
• Freeware NTEdit zur Programmeingabe über Excel™ (für MS Windows™ auf dem PC).
• Freeware NTGraph zur Auswertung und Dokumentation der Brände über Excel™ (für MS Windows™ auf dem PC).
• MyNabertherm App zur Online-Überwachung des Brandes auf mobilen Endgeräten.

Zusatzausstattung

• Sichtfenster für das Beobachten der Charge.
• Weitere Gitterroste mit Einschubleisten.
• Seitliche Durchführung.
• Elektrische Drehvorrichtung (Probenaufnahme kundenspezifisch angepasst).
• Transportrollen für Modelle TR 240 - TR 450.
• Prozesssteuerung und -dokumentation über VCD-Softwarepaket zur Überwachung, Dokumentation und Steuerung.

Technische Daten (Auszug)
Modell | Tmax (°C) | Innenabmessungen B x T x H (mm) | Volumen (l) | Außenabmessungen B x T x H (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg) | Abluftvolumenstrom (m3/h) | Maximale Lösungsmittelmenge in g bei 100 °C / 150 °C / 200 °C / 250 °C / 260 °C
TR 60 LS | 260 | 450 x 390 x 350 | 60 | 700 x 820 x 720 | 5,7 | 3phasig | 96 | 35 | 11,9 / 6,6 / 4,0 / 3,1 / 2,9
TR 120 LS | 260 | 650 x 390 x 500 | 120 | 900 x 820 x 870 | 6,7 | 3phasig | 140 | 35 | 13,6 / 7,8 / 4,9 / 3,8 / 3,7
TR 240 LS | 260 | 750 x 550 x 600 | 240 | 1000 x 990 x 970 | 6,7 | 3phasig | 170 | 30 | 14,6 / 8,7 / 5,7 / 4,6 / 4,4
TR 450 LS | 260 | 750 x 550 x 1100 | 450 | 1000 x 990 x 1470 | 13,4 | 3phasig | 250 | 27 | 17,5 / 11,0 / 7,4 / 6,1 / 5,9
Hinweise: Außenabmessungen variieren bei Ausführung mit Zusatzausstattung. Maße auf Anfrage. Die Anschlussleistung bezieht sich auf den Standardofen und kann sich für einen Ofen mit Zusatzausstattung erhöhen. Bei Öfen mit Mehrbereichsspannung gilt die Anschlussleistung für die höchste zulässige Anschlussspannung.

Caractéristiques / spécifications techniques

• Tmax: 260 °C.
• Temperaturgleichmäßigkeit: ±8 K nach DIN 17052-1 (leer).
• Sicherheitsausführung entsprechend EN 1539 Typ A für lösungsmittelhaltige Chargen.
• Abgasauslass an der Rückseite zur Ableitung und Nachbehandlung von Prozessabgasen.
• Isolationsmaterialien ohne CLP-Einstufung (keine RCF/Aluminiumsilikatwolle).
• Controller: C550 Touch (10 Programme x 20 Segmente).
• Datenerfassung: NTLog Basic (USB), NTEdit und NTGraph (Excel‑basierte Werkzeuge).
• Online‑Überwachung: MyNabertherm App.
• Verschiedene Modelle/Innenvolumina: TR 60 LS, TR 120 LS, TR 240 LS, TR 450 LS (siehe technische Daten oben).
