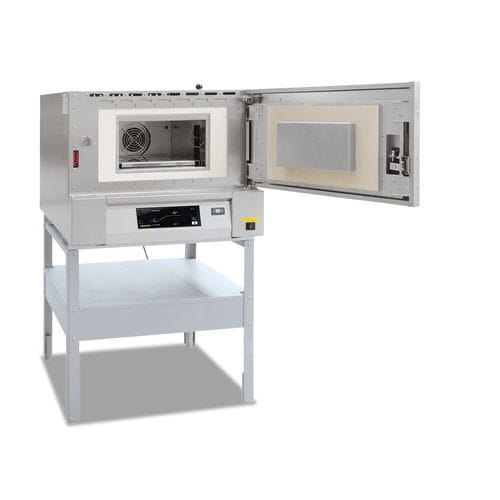

Glühofen NAT series

ThermoAnlassWärmebehandlung

Kurzbeschreibung
Durch die kompakte Bauweise als Tischgerät eignet sich die Serie NAT sehr gut für die Aufstellung in Laboren oder an Orten mit begrenztem Platz. Diese Umluft-Kammeröfen bieten eine sehr gute Temperaturgleichmäßigkeit.

Einsatzbereiche

• Vorwärmen von Bauteilen für Aufschrumpfprozesse
• Wärmebehandlung von Metallen an Luft: Altern, Spannungsarmglühen, Weichglühen, Anlassen
• Wärmebehandlung von Glas

Funktion & Ausstattung

• Tmax 650 °C oder 850 °C
• Horizontale Luftumwälzung mit Edelstahl-Leitblechen für optimale Verteilung
• Hinterlüftetes Doppelgehäuse aus Edelstahl-Strukturblech für niedrige Oberflächentemperaturen und hohe Stabilität
• Integrierte Schaltanlage
• Schwenktür rechts angeschlagen, Türöffnung bis 400 °C
• Temperaturgleichmäßigkeit bis ±6 °C nach DIN 17052-1 (NAT 15/65 bis ±5 °C)
• Zuluftstutzen in der Rückwand; einstellbarer Abluftstutzen in der Ofendecke (nicht bei NAT 15/65)
• 15 mm Durchführung in der Ofendecke (nicht bei NAT 15/65)
• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur als Übertemperaturschutz
• Ausschließlicher Einsatz von Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (kein RCF)

Controller & Dokumentation

• Touch-Controller B500/B510 (5 Programme × 4 Segmente)
• NTLog Basic zur Prozessdatenerfassung per USB
• NTEdit (Freeware) zur Programmeingabe über Excel auf dem PC
• NTGraph (Freeware) zur Auswertung und Dokumentation über Excel
• MyNabertherm App zur Online-Überwachung auf mobilen Endgeräten

Zusatzausstattung (nicht für NAT 15/65)

• Untergestell
• Chargiergestelle zur Beladung auf mehreren Ebenen
• Ausstattungspaket mit Chargensteuerung sowie Prozesssteuerung und Dokumentation über VCD-Software

Technische Daten (Auszug)
Modell | Tmax (°C) | Innen (B x T x H) mm | Volumen l | Außen (B x T x H) mm | Heizleistung kW | Anschluss | Gewicht kg | Aufheizzeit min bis Tmax:
NAT 15/65 | 650 | 295 x 340 x 170 | 15 | 470 x 790 x 460 | 2,8 | 1-phasig | 60 | 35
NAT 30/65 | 650 | 320 x 320 x 300 | 30 | 810 x 620 x 620 | 3,0 | 1-phasig | 90 | 80
NAT 60/65 | 650 | 400 x 400 x 400 | 60 | 890 x 700 x 720 | 3,0 | 1-phasig | 110 | 100
NAT 15/85 | 850 | 320 x 320 x 150 | 15 | 690 x 880 x 570 | 3,0 | 1-phasig | 85 | 190
NAT 30/85 | 850 | 320 x 320 x 300 | 30 | 690 x 880 x 720 | 3,0 | 1-phasig | 100 | 230
NAT 50/85 | 850 | 400 x 320 x 400 | 50 | 770 x 880 x 820 | 4,5 | 3-phasig | 130 | 230

Hinweise

• Außenmaße können sich bei Zusatzausstattung ändern; Maße auf Anfrage
• Anschlusswerte können je nach Ausführung höher sein
• Angaben ca. für leeren Ofen
