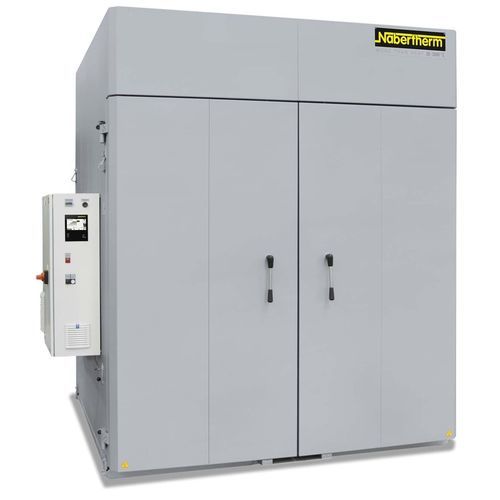

Anlassofen KTR series

WärmebehandlungTrocknungfür Reinraum

Produktübersicht
Die Kammertrockner der Baureihe KTR sind für vielfältige Trocknungsprozesse und Wärmebehandlungen von Chargen bis zu einer Anwendungstemperatur von 260 °C einsetzbar. Auf Grund der leistungsstarken Luftumwälzung wird im Nutzraum eine optimale Temperaturgleichmäßigkeit erreicht. Durch ein breites Zubehörprogramm können die Kammertrockner individuell auf die Prozessanforderungen zugeschnitten werden.

Standardausführung

• Tmax 260 °C
• Elektrisch beheizt (über Heizregister mit integrierten Chromstahlheizkörpern) oder gasbeheizt (direkte oder indirekte Gasbeheizung mit Einblasen der warmen Luft in den Ansaugkanal)
• Temperaturgleichmäßigkeit nach DIN 17052-1 bis zu ± 3 °C (bei Ausführung ohne Einfahrspuren)
• Isolierung mit hochwertiger Mineralwolle, dadurch Außenwandtemperaturen < 25 °C über Umgebungstemperatur
• Ausschließlicher Einsatz von Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (kein Einsatz von eingestuften RCF-Fasern/Aluminiumsilikatwolle)
• Hoher Luftwechsel für schnelle Trocknungsprozesse
• Zweiflügelige Tür ab KTR 2300
• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur als Übertemperaturschutz für Ofen und Charge
• Controller mit Touchbedienung B500 (5 Programme mit je 4 Segmenten)
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung
• NTLog Basic für Nabertherm-Controller: Aufzeichnen von Prozessdaten mit USB-Stick

Zusatzausstattung

• Direkte oder indirekte Gasbeheizung
• Untergestell zur Chargierung des Trockners mittels Chargierstapler
• Zusätzliche Tür in der Rückwand zum Chargieren von beiden Seiten oder zur Nutzung als Schleusenofen
• Gebläsesysteme zum schnelleren Abkühlen mit manueller oder motorischer Ansteuerung der Abluftklappen
• Programmgesteuertes Öffnen und Schließen der Abluftklappen
• Regelbare Luftumwälzung, sinnvoll bei Prozessen mit leichter oder empfindlicher Charge
• Sichtfenster und Ofenraumbeleuchtung
• Ausführung für Reinraum-Wärmebehandlungsprozesse
• Rotationssysteme für z. B. Silikon-Temperprozesse
• Alle KTR-Modelle auch mit Tmax 300 °C verfügbar
• Prozesssteuerung und -dokumentation über VCD-Softwarepaket oder Nabertherm Control-Center (NCC) zur Überwachung, Dokumentation und Steuerung
• Kammertrockner mit zusätzlicher Sicherheitstechnik (auf Anfrage)

Technische Daten (Auszug, Tabelle)
Modell | Tmax (°C) | Innen b (mm) | Innen t (mm) | Innen h (mm) | Volumen (l) | Außen B (mm) | Außen T (mm) | Außen H (mm) | Heizleistung (kW) | Anschluss
KTR 1000 | 260 | 1000 | 1000 | 1000 | 1000 | 1815 | 1430 | 1890 | 18 | 3phasig
KTR 1500 | 260 | 1000 | 1000 | 1500 | 1500 | 1815 | 1430 | 2390 | 18 | 3phasig
KTR 2000 | 260 | 1100 | 1500 | 1200 | 2000 | 1915 | 1930 | 2215 | 18 | 3phasig
KTR 2300 | 260 | 1250 | 1250 | 1500 | 2300 | 2115 | 1680 | 2515 | 27 | 3phasig
KTR 3100 | 260 | 1250 | 1250 | 2000 | 3100 | 2115 | 1680 | 2960 | 27 | 3phasig
KTR 3400 | 260 | 1500 | 1500 | 1500 | 3400 | 2445 | 1930 | 2460 | 45 | 3phasig
KTR 4500 | 260 | 1500 | 1500 | 2000 | 4500 | 2445 | 1930 | 2960 | 45 | 3phasig
KTR 4600 | 260 | 1750 | 1750 | 1500 | 4600 | 2695 | 2175 | 2480 | 45 | 3phasig
KTR 6000 | 260 | 2000 | 2000 | 1500 | 6000 | 2945 | 2430 | 2460 | 54 | 3phasig
KTR 6125 | 260 | 1750 | 1750 | 2000 | 6100 | 2695 | 2175 | 2980 | 45 | 3phasig
KTR 6250 | 260 | 1250 | 2500 | 2000 | 6250 | 2195 | 3035 | 2960 | 54 | 3phasig
KTR 8000 | 260 | 2000 | 2000 | 2000 | 8000 | 2945 | 2430 | 2960 | 54 | 3phasig
KTR 9000 | 260 | 1500 | 3000 | 2000 | 9000 | 2565 | 3870 | 2920 | 72 | 3phasig
KTR 12300 | 260 | 1750 | 3500 | 2000 | 12500 | 2695 | 4350 | 2980 | 90 | 3phasig
KTR 13250 | 260 | 1250 | 5000 | 2000 | 13300 | 2195 | 6170 | 2960 | 108 | 3phasig
KTR 16000 | 260 | 2000 | 4000 | 2000 | 16000 | 2945 | 4850 | 2960 | 108 | 3phasig
KTR 21300 | 260 | 2650 | 3550 | 2300 | 21300 | 3675 | 4195 | 3380 | 108 | 3phasig
KTR 22500 | 260 | 2000 | 4500 | 2500 | 22500 | 3015 | 5300 | 3550 | 108 | 3phasig

charactéristiques / spécifications techniques

• Baureihe: KTR series
• Temperaturbereich: bis Tmax 260 °C (Option Tmax 300 °C verfügbar)
• Heizarten: elektrisch (Heizregister mit Chromstahlheizkörpern) oder gasbeheizt (direkt/indirekt)
• Temperaturgleichmäßigkeit: nach DIN 17052-1 bis ± 3 °C (ohne Einfahrspuren)
• Isolierung: hochwertige Mineralwolle, Außenwand < 25 °C über Umgebung
• Sicherheitsausstattung: Temperaturwählbegrenzer, optionale Sicherheitstechnik
• Steuerung: Touch-Controller B500 (5 Programme × 4 Segmente); Datenerfassung NTLog Basic via USB
• Modellpalette: KTR 1000 bis KTR 22500 (verschiedene Innen-/Außenmaße, Volumina und Heizleistungen, siehe Tabelle)
• Zusatzausstattung: z. B. zusätzliche Rückwandtür, Chargierwagen, Abluftklappensteuerung, Sichtfenster, Reinraum-Ausführung
