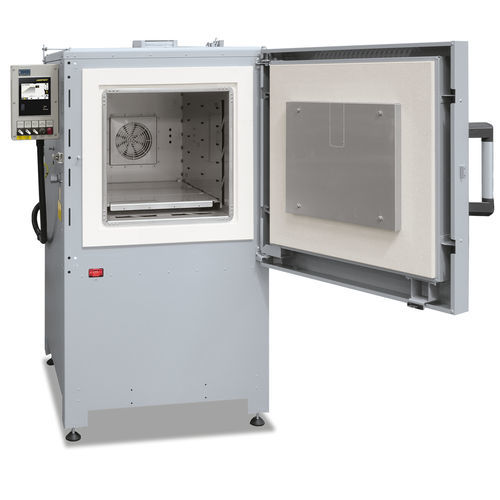

Ofen für Lötzwecke NA series

GlühAnlassWärmebehandlung

Kurzbeschreibung
Optimale Luftverteilung durch hohe Strömungsgeschwindigkeiten. Auf Grund ihrer sehr guten Temperaturgleichmäßigkeit eignen sich diese Kammeröfen mit Luftumwälzung z. B. für Prozesse wie das Anlassen, Vergüten, Aushärten, Lösungsglühen, Warmauslagern, Sintern von PTFE, Vorwärmen oder Weichglühen und Löten. Zum Weichglühen von Kupfer oder Tempern von Titan, aber auch Anlassen von Stahl unter nicht brennbaren Prozessgasen werden die Umluft-Kammeröfen mit entsprechenden Begasungskästen ausgestattet. Durch den modularen Aufbau können die Umluftöfen mit sinnvollem Zubehör an die Prozessanforderungen angepasst werden.

Funktion & Ausstattung

• Tmax 450 °C, 650 °C oder 850 °C
• Horizontale Luftumwälzung mit optimaler Verteilung durch Luftleitbleche aus Edelstahl
• Rechts angeschlagene Schwenktür
• Untergestell im Lieferumfang enthalten
• Temperaturgleichmäßigkeit nach DIN 17052-1 bis zu +/− 4 °C
• Optimale Luftverteilung durch hohe Strömungsgeschwindigkeiten
• Mehrteiliges Bodenblech im Lieferumfang enthalten
• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur als Übertemperaturschutz für den Ofen und die Charge
• Ausschließlicher Einsatz von Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (CLP) — keine eingestuften RCF-Fasern
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung
• Controller mit Touchbedienung B500 (5 Programme mit je 4 Segmenten)
• Automatische Abschaltung der Umluft für zwei Minuten nach der Türöffnung
• Seitliche Durchführung und zusätzliche 3 mm Thermoelement-Durchführung
• NTLog Basic für Nabertherm-Controller: Aufzeichnen von Prozessdaten mit USB-Stick
• Freeware NTEdit zur bequemen Programmeingabe über Excel™ (für MS Windows™ auf dem PC)
• Freeware NTGraph zur Auswertung und Dokumentation der Brände über Excel™ (für MS Windows™ auf dem PC)
• MyNabertherm App zur Online-Überwachung des Brandes auf mobilen Endgeräten

Technische Daten
Modell | Tmax (°C) | Innen B x T x H (mm) | Volumen (l) | Außen B x T x H (mm) | Heizleistung (kW) | Anschluss | Gewicht (kg) | Aufheizzeit (min) bis Tmax | Abkühlzeit (min) von Tmax (Klappen / Gebläsekühlung)
NA 120/45 | 450 | 450 x 600 x 450 | 120 l | 1075 x 1475 x 1500 | 9 kW | 3phasig | 280 kg | 60 min | 90 / 30
NA 250/45 | 450 | 600 x 750 x 600 | 250 l | 1250 x 1660 x 1670 | 12 kW | 3phasig | 650 kg | 60 min | 120 / 30
NA 500/45 | 450 | 750 x 1000 x 750 | 500 l | 1400 x 1910 x 1810 | 18 kW | 3phasig | 800 kg | 90 min | 240 / 45
NA 60/65 | 650 | 350 x 500 x 350 | 60 l | 930 x 1310 x 1435 | 9 kW | 3phasig | 240 kg | 90 min | 210 / 30
NA 120/65 | 650 | 450 x 600 x 450 | 120 l | 1030 x 1410 x 1535 | 12 kW | 3phasig | 280 kg | 90 min | 240 / 60
NA 250/65 | 650 | 600 x 750 x 600 | 250 l | 1250 x 1700 x 1750 | 20 kW | 3phasig | 650 kg | 90 min | 480 / 60
NA 500/65 | 650 | 750 x 1000 x 750 | 500 l | 1400 x 1950 x 1900 | 27 kW | 3phasig | 850 kg | 90 min | 600 / 90
NA 60/85 | 850 | 350 x 500 x 350 | 60 l | 930 x 1310 x 1435 | 9 kW | 3phasig | 315 kg | 150 min | 480 / 90
NA 120/85 | 850 | 450 x 600 x 450 | 120 l | 1030 x 1410 x 1535 | 12 kW | 3phasig | 390 kg | 150 min | 480 / 120
NA 250/85 | 850 | 600 x 750 x 600 | 250 l | 1260 x 1700 x 1810 | 20 kW | 3phasig | 840 kg | 180 min | 900 / 180
NA 500/85 | 850 | 750 x 1000 x 750 | 500 l | 1410 x 1950 x 1960 | 30 kW | 3phasig | 1150 kg | 180 min | 900 / 210
NA 675/85 | 850 | 750 x 1200 x 750 | 675 l | 1410 x 2150 x 1960 | 30 kW | 3phasig | 1360 kg | 210 min | 900 / 210

Caractéristiques / spécifications techniques

• Temperaturbereiche: 450 °C, 650 °C, 850 °C (je nach Ausführung)
• Hochwertige horizontale Umwälzung mit Edelstahl-Luftleitblechen
• Modulare Auslegung: vielfältige Zusatzausstattungen möglich (Begasungskästen, Chargiersysteme, Hubtüren, Rollengang, u. a.)
• Sicherheitsausstattung: Temperaturwählbegrenzer als Übertemperaturschutz
• Dokumentation: NTLog Basic (USB), VCD-Softwarepaket möglich
• Controller: Touchbedienung B500 (Programme und Segmentsteuerung)
• Isolationsmaterial ohne CLP-Einstufung (keine RCF-Fasern)
