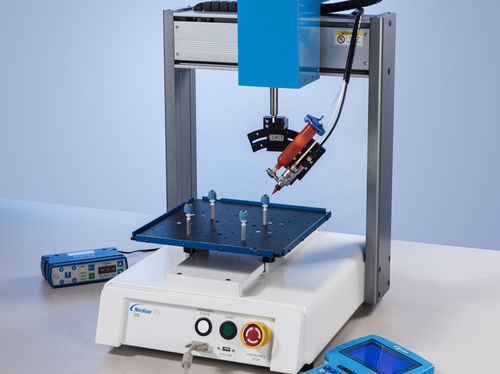

Robotisiertes Automatisiertes Dispensersystem R3

Übersicht
Der 4-Achsen-Roboter zur automatisierten Fluiddosierung RV Series kombiniert die DispenseMotion™-Steuersoftware mit einer integrierten CCD‑Smart‑Vision‑Kamera, um präzise, visiongeführte Dosierungen in jedem Winkel über eine 360°‑Rotationsfläche zu ermöglichen. Als Tisch-/Desktop‑Einheit erhältlich, reichen die Plattformgrößen von 300 x 300 mm bis 620 x 500 mm; die Anlage liefert eine Wiederholgenauigkeit von ±8 μm und eignet sich für Chargenfertigung und kritische industrielle Anwendungen.

Eigenschaften

• DispenseMotion™ proprietäre Steuerungssoftware mit On‑Screen‑Vorschau des Dosierpfads
• Integrierte CCD‑Smart‑Vision‑Kamera für visiongeführtes Dosieren (Festmontage‑Option verfügbar)
• Echte dreidimensionale Bewegungssteuerung mit kontinuierlichem 360°‑Rotationsdosieren
• Einpunkt‑Nadelverstellung und Ausrichtungsfunktion der Dosierspitze
• Software‑Assistent für Spitzen‑zu‑Kamera und Spitzen‑zu‑Werkstück Versätze
• USB‑Unterstützung für einfachen Datei‑Upload und ‑Download

Vorteile

• Marktführende dimensionsbezogene Positioniergenauigkeit und Wiederholbarkeit der Depositplatzierung (±8 μm)
• Reduzierte Zyklus‑ und Chargenzeiten zur Steigerung des Durchsatzes
• Schnelle Inbetriebnahme und vereinfachte Programmierung durch Vision‑Guidance und Assistenten
• Nahtlose Integration in automatisierte Fertigungslinien und Prüfstände
• Geringere Produktions-, Material‑ und Betriebskosten durch reproduzierbare Deposits

Teilenummern (Auswahl)
4-Axis RV Series
R3V w/ Fixed-Mount Camera | 7363556 | 7363572* | 7363673 | 7363674*
R4V w/ Fixed-Mount Camera | 7363557 | 7363573* | 7363675 | 7363676*
R6V w/ Fixed-Mount Camera | 7363558 | 7363574* | 7363677 | 7363678*
Tastatur und Maus (R3V, R4V, R6V) | 7363673
*Entspricht den europäischen Sicherheitsvorschriften

Ressourcen (verfügbar)

• Datenblätter und Auswahlhilfen (RV Series Datenblatt, Datenblätter automatisierte Dosiersysteme, Auswahlhilfe)
• Handbücher & Anleitungen (Betriebsanleitung, Schnellstartanleitung, Service‑ & Ersatzteilhandbuch)
• Software (DispenseMotion™ — auf Anfrage verfügbar)
• Videos (Produktvorstellung und Robotertutorials)

Technische Daten

• Software: DispenseMotion™ proprietäre Steuerungssoftware
• Vision: Integrierte CCD‑Smart‑Vision‑Kamera (Festmontage‑Option verfügbar)
• Bewegung: Echte 3D‑Bewegungssteuerung mit 360°‑Rotationsdosierung
• Wiederholgenauigkeit: ±8 μm Dosierwiederholbarkeit
• Nadelverstellung: Einpunkt‑Nadelverstellung und Ausrichtung der Dosierspitze
• Plattformgrößen: erhältlich von 300 x 300 mm bis 620 x 500 mm
• Gehäuseform: Tisch/ Desktop‑Roboter (geeignet für Chargen und kritische industrielle Dosieranwendungen)
• Programmierung: On‑Screen‑Vorschau des Dosierpfads; Software‑Assistent für Versätze; unterstützt USB Datei‑Upload/Download
• Verifikation: Kompatibel mit automatisierter optischer Inspektion (OptiSure™ AOI) zur Messung von Depositsbreite, -durchmesser und Platzierungsgenauigkeit
