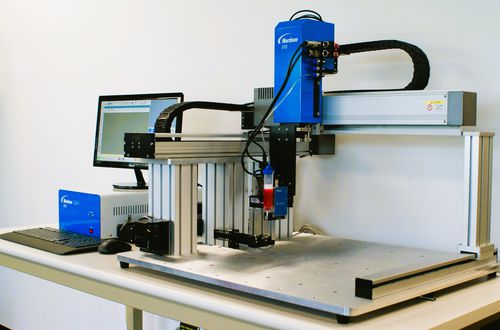

Robotisiertes Automatisiertes Dispensersystem GVPlus

Überblick
Die bildverarbeitungsgesteuerten Gantry-Roboter der GVPlus- und GV-Serie arbeiten als eigenständige Systeme oder als Komponenten vollständig automatisierter Lösungen. Der GVPlus unterstützt schwerere Armwerkzeuge und bietet eine verbesserte positionsbezogene Wiederholgenauigkeit (GVPlus ±0,008 mm; GV Series ±0,02 mm). Die Arbeitsbereiche reichen von 400 mm bis 800 mm und ermöglichen präzises Flüssigkeitsdosieren auf Substraten, die große Arbeitsbereiche erfordern, ohne die Wiederholgenauigkeit zu beeinträchtigen.

Hauptmerkmale

• Vereinfachte Einrichtung und Programmierung mit der vision-geführten DispenseMotion-Software
• CCD-Smart-Vision-Kamera oder Option Stiftkamera
• Echte dreidimensionale Bewegungssteuerung für Punkte, Linien, Kreise, Bögen und zusammengesetzte Bögen
• Arbeitsbereiche bis zu 800 mm
• Unbegrenzte Werkstückzuladung

Vorteile

• Marktführende dimensionale Positionierungsgenauigkeit und Wiederholbarkeit der Auftragungsplatzierung
• Unbegrenzte Werkstückzuladung bietet Flexibilität für viele Dosieranwendungen
• Vereinfacht die Schulung von Bedienern und reduziert Bedienfehler
• Nahtlose Integration in Fertigungsprozesse
• Senkung von Produktions-, Material- und Besitzkosten
• Gut geeignet für förderbandgestützte Automatisierung

Highlights der GVPlus-Serie

• Verbesserte Dosierreproduzierbarkeit (Wiederholgenauigkeit GVPlus: ±0,008 mm; GV Series: ±0,02 mm)
• Duale Montageflansche und zusätzliche Armstütze ermöglichen schwerere Werkzeuge und reduzieren Vibrationen
• Enthält ein Erweiterungshalter-Kit zur Vereinfachung der Werkzeugeinrichtung
• Optionaler konfokaler Laser für Spaltkontrolle und verbesserte Verifikationsmessung

Vision, Inspektion und Software

• Integrierte CCD-Smart-Vision-Kamera (oder Stiftkamera) für vision-geführtes Dosieren und einfache Einrichtung
• DispenseMotion-Software bietet vision-geführte Programmierung und fortschrittliche Bewegungssteuerung
• Optionale AOI-Funktion (Automatisierte Optische Inspektion) misst Breite, Durchmesser und Platziergenauigkeit der Aufträge
• Konfokale Laser- und Vision-Optionen erkennen und kompensieren reflektierende oder undurchsichtige Oberflächen

Anwendungen und Integration

• Entwickelt für Elektronik, Life-Science- und andere Präzisionsfertigungsanwendungen
• Kompatibel mit spritzenbasierten und ventilbasierten Dosiersystemen
• Geeignet für Inline- und Chargendosierung sowie Integration in größere automatisierte Produktionslinien

Technische Daten

• Modellreihe: GV Series (einschließlich GVPlus-Variante)
• Positionswiederholgenauigkeit: GVPlus ±0,008 mm; GV Series ±0,02 mm
• Arbeitsbereichsoptionen: 400 mm bis 800 mm
• Traglast: unbegrenzte Werkstückzuladung (System akzeptiert schwere Werkzeuge mit GVPlus-Montageoptionen)
• Bewegung: echte 3D-Bewegungssteuerung (X, Y, Z + Programmierung zusammengesetzter Bahnen)
• Vision: CCD-Smart-Vision-Kamera oder Stiftkamera; optionaler konfokaler Laser
• Software: DispenseMotion für vision-geführte Programmierung; AOI-Unterstützung für Verifikation von Breite/Durchmesser/Position der Aufträge
