Robotisiertes Automatisiertes Dispensersystem PRO Series

berührungslos

Überblick

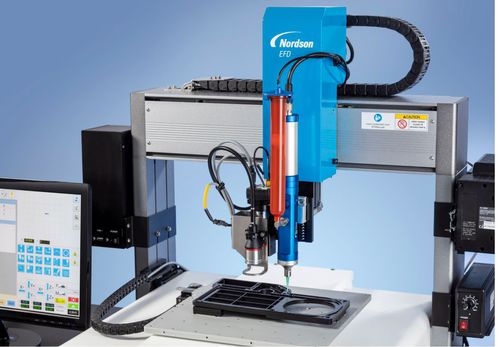

Die visiongeführte PROX / PROPlus / PRO‑Serie ist das fortschrittlichste automatisierte Flüssigkeitsdosiersystem von Nordson EFD, ausgelegt für Präzision, vereinfachte Bedienung und hohe Wiederholgenauigkeit. Es integriert Vision, mehrere Feedback‑Methoden und die spezialisierte DispenseMotion™‑Software, um eine präzise Fluidplatzierung auf rauen oder unebenen Oberflächen zu gewährleisten und komplexe Dosieraufgaben zu unterstützen.

Hauptmerkmale

• Visiongeführtes System mit integrierter CCD‑Smart‑Vision‑Kamera für Referenzerkennung und On‑Screen‑Vorschau der Dosierpfade
• Mehrere Feedback‑Arten: Kontakt, optisch und berührungslose Laser‑Höhenmessung zur Einhaltung der korrekten Düsengeometrie und Vermeidung von Kollisionen
• Spezialisierte DispenseMotion™‑Software mit optimiertem Dateiimport/-konvertierung, vereinfachter Einrichtung und Programmierung
• Konstantes Closed‑Loop‑Feedback und Closed‑Loop‑Kodierung für Prozesssteuerung
• Optimiert für PICO®‑ und Liquidyn®‑Jetventilsysteme sowie Spritzen-/Ventilbasierte Spendersysteme
• Bildschirmvorschau und Bestätigung der Dosierpfade sowie optimierter Bedienerworkflow

Vorteile

• Klassenbeste Wiederholgenauigkeit und Geschwindigkeit (PROPlus: ±0,003 mm; PRO: ±0,004 mm; PROX: ±0,003 mm)
• Verbesserte Produktqualität, Konsistenz und Ertrag durch präzise Ablagerungsplatzierung und Verifikation
• Höherer Durchsatz mit gesteigerter Produktivität und reduzierten Produktions-/Material-/Betriebskosten
• Einfache Integration in bestehende Fertigungsabläufe und verkürzte Einarbeitungszeit für Bedienpersonal

Technologie & Fähigkeiten

• DispenseMotion™‑Software für fortgeschrittene Bewegungs‑ und Dosiersteuerung, Pfadvorschau und intuitive Programmierung
• Integrierte Vision mit Referenzerkennung und Mehrfachbildaufnahmen zur hochauflösenden Offsetkorrektur
• OptiSure™ automatisierte optische Inspektion (AOI) Integration zur Messung von Depositbreite, -durchmesser und Platzierungsgenauigkeit
• Laser‑Höhensensor‑Optionen (Laser B und Laser C/confocal) zur Erkennung von Oberflächenabweichungen und automatischen Anpassung der Düsenhöhe; Laser C (confocal) unterstützt Messungen auf reflektierenden oder transluzenten Oberflächen und kleinen Kanten bis unter 700 µm
• Unterstützung für Jetting‑Ventile (PICO®, Liquidyn®), Spritzenbehälter, Kartuschen und volumetrische Dosiersysteme

Unterscheidungsmerkmale PROX / PROPlus / PRO

• PROX: berührungslose Linearmotorkonstruktion für schnellere Betätigung, weniger bewegte Teile, geringeren Verschleiß und längere Lebensdauer; geeignet für Reinräume und empfindliche Umgebungen
• PROPlus: Doppelte Linearführung, fortschrittlicher Servomotor und Kugelumlaufspindelantrieb für höchste Dosiergenauigkeit und Klassenbeste Wiederholgenauigkeit (±0,003 mm)
• PRO: Hochleistungs‑Konfiguration mit industriegerechter Wiederholgenauigkeit (±0,004 mm) und vereinfachter Bedienbarkeit

Anwendungsbereiche
Die Serie eignet sich für präzises Dosieren in der Elektronik, der Medizintechnik/Life‑Sciences‑Fertigung, Reinraumanwendungen und anderen Branchen, die Mikron‑genaue Fluidplatzierung und hohe Prozesskontrolle erfordern.

Technische Daten

• Systemtyp: 3‑Achsen automatisierter Flüssigkeitsdosierroboter (PROX / PROPlus / PRO Series)
• Wiederholgenauigkeit: PROPlus ±0,003 mm; PRO ±0,004 mm; PROX ±0,003 mm
• Vision: Integrierte CCD‑Smart‑Vision‑Kamera; Referenzerkennung und Mehrfachbildaufnahme zur Offsetkorrektur
• Software: DispenseMotion™ für Bewegungssteuerung, Pfadvorschau, Dateiimport/-konvertierung und Programmierung
• Feedback/Sensoren: Kontakt, optisch und berührungslose Laser‑Höhensensorik; konstantes Closed‑Loop‑Feedback und Closed‑Loop‑Kodierung
• Laser‑Optionen: Laser B und Laser C (confocal) — Laser C geeignet für reflektierende/transluzente Oberflächen und Merkmale < 700 µm
• Kompatibilität: PICO® und Liquidyn® Jetventilsysteme; Spritzenbehälter, Kartuschen, volumetrische Systeme
• PROPlus Mechanik: Doppelte Linearführung, Servomotor, Kugelumlaufspindel
• PROX Antrieb: berührungslose Linearmotorik (weniger bewegte Teile, schnellere Betätigung)
• Inspektionsintegration: OptiSure™ AOI misst Depositbreite, Durchmesser und Platzierungsgenauigkeit
