Kompaktes Automatisiertes Dispensersystem EV

robotisiert

Übersicht

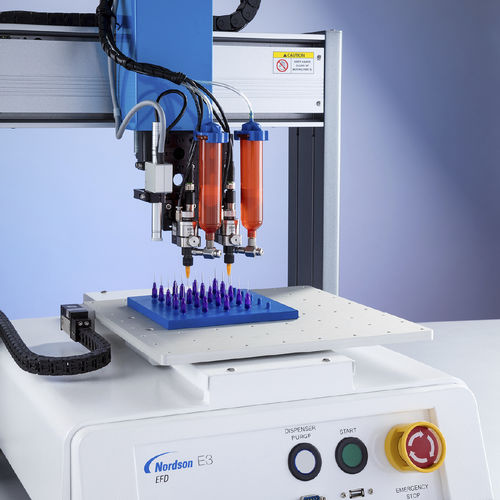

Die EV Series von Nordson EFD ist ein 3-Achs-Tischroboter zur automatisierten, präzisen Auftragung von Flüssigkeiten. DispenseMotion™-Software mit visionsgestützter Einrichtung und eine Pencil-Kamera vereinfachen Setup, Werkstückausrichtung und Programmierung. Die echte 3D-Bewegungssteuerung unterstützt Punkte, Linien, Kreise, Bögen und zusammengesetzte Bögen; die Markenerkennung ermöglicht Ausrichtung ohne aufwändige Vorrichtungen.

Hauptmerkmale

• Visionsgestützte Dosierung mit Pencil-Kamera für Markenerkennung und Bauteilausrichtung
• Proprietäre DispenseMotion™-Software mit Einrichtungsassistent und DXF-Import
• Echte 3D-Bewegungssteuerung (3 Achsen) für präzise Punkte, Linien, Kreise, Bögen und zusammengesetzte Bögen
• Tisch-/Desktop-Format für Labor- und Arbeitsplatzautomatisierung
• Schnelle visuelle Programmierung und Bahnvorschau zur Reduktion der Inbetriebnahmezeit

Integration & Zubehör
Die EV Series lässt sich schnell in Produktionsabläufe integrieren. Plattformoptionen von 200 x 200 mm bis 620 x 500 mm. Standard-I/O-Anschlüsse zur Kopplung mit Vakuumtischen, Vakuum-Pick-and-Place, UV-Lampen und anderen Automatisierungsperipherien.

Software & Programmierung

• DispenseMotion™: visionsgestützter Einrichtungsassistent, DXF-Import zur Umwandlung von Zeichnungen in Dosierprogramme und intuitiver Programmierablauf
• Software-Updates und Versionssupport verfügbar, um Kompatibilität sicherzustellen

Qualitätskontrolle & Inspektion
Kompatibel mit OptiSure™ AOI zur Überprüfung von Tropfenbreite, Durchmesser und Platzierungsgenauigkeit zur Unterstützung von Prozesskontrolle und Rückverfolgbarkeit.

Ressourcen & Dokumentation (Auswahl)

• EV Series Datenblatt
• Zubehördatenblatt für automatisierte Dosiersysteme
• Auswahlleitfaden für automatisierte Dosiersysteme
• Roboter-Konformitätserklärung
• Roboter-Einbauerklärung
• EV Series Betriebsanleitung
• EV Series Schnellstartanleitung
• Service- & Ersatzteilhandbuch
• White Paper: 7 kritische Schritte zur Implementierung von Semi-Automatisierung

Anwendungen
Entwickelt für präzises Dosieren in Elektronik, Automobilbereich, Medizintechnik und anderen industriellen Anwendungen, die genaue Platzierung und Wiederholgenauigkeit erfordern.

Technische Spezifikationen

• Produktfamilie: EV Series (3-Axis EV Series Automated Fluid Dispensing Robot)
• Gehäuseform: Tisch-/Desktop-Automationsroboter
• Bewegungssteuerung: Echte 3D-Bewegungssteuerung (3 Achsen)
• Vision: Pencil-Kamera für visionsgestützte Platzierung und Markenerkennung
• Software: DispenseMotion™ mit Assistent und DXF-Import
• Plattformgrößen: 200 x 200 mm bis 620 x 500 mm
• I/O: Anschlüsse für Vakuumtische, Pick-and-Place, UV-Lampen und andere Integrationen
• Kompatibilität: Funktioniert mit OptiSure™ AOI zur Messung und Inspektion von Depositen
• Typische Programmierung: Punkte, Linien, Kreise, Bögen, zusammengesetzte Bögen; Markenerkennung zur Bauteilausrichtung
• Vorgesehene Verwendung: Präzises Dosieren von Fluiden für Produktion, Chargenverarbeitung und kritische Industrieanwendungen
