Medizinisches Gasversorgungssystem / für Labor MOD

für Zufuhr

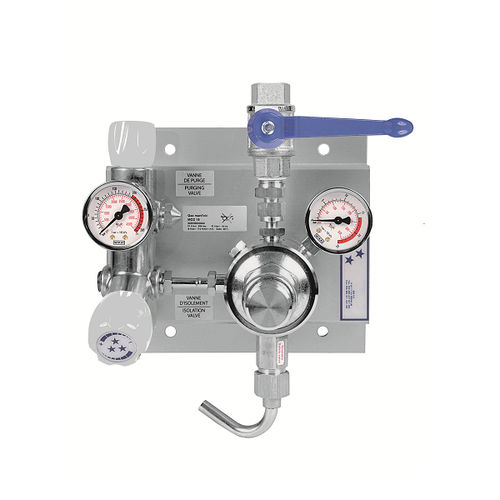

MOD ist eine Versorgungsplatine, die in Kombination mit einer Umschaltplatine für die Regelung der Notstromquelle während der Wartung der Hauptquelle verwendet werden kann. Dadurch wird die Installation von Erweiterungen vermieden und die Anzahl der Leckstellen reduziert. Sie eignet sich besonders für die Versorgung von Industriegasen mit hohem Durchfluss, ausgenommen toxische und korrosive Gase. Die wichtigsten Vorteile Hervorragende Druckkonstanz durch Balanced Valve Technology Einbaufertig für eine bessere Produktivität: alle Komponenten sind auf der Montageplatte vormontiert Der nicht ausschlagende Filter verbessert die Sicherheit des Bedieners während des Flaschenwechsels Kann mit einem ¼-Drehungs-Absperrventil ausgestattet werden (Drehventil mit 30 bar oder 50 bar Version für Sauerstoffanwendungen) Kann an einen Alarmkasten mit Kontaktmanometern angeschlossen werden Acetylen- und Propan-Versionen auf Anfrage erhältlich Spezielle lebensmittelechte Version mit voller Materialverträglichkeit gemäß EC1935/2004 erhältlich Spezifikationen Innengewinde In: G 3/8 Ausgang: G ½ Eingang: 3/8 NPT Ausgang: G 1 Sitzdichtung PCTFE O-Ring EPDM - Standard FPM Membrane (Regler) AISI 304 oder Hastelloy® Gewicht ± 6,0 kg Temperaturbereich -20 bis +60 °C Manometer Hoch- und Niederdruck (M10 x 1 oder G 1/4) Einlassdruck 200 bar / 300 bar AD und PR4: 25 bar Ausgangsdruck 10/16/30/50 bar AD: 1 bar PR4: 4 bar Sauerstoffeinsatz OK bei Eingangsdruck 200 und 300 bar Leckrate - mit Auslassventil: 1,10-4 mbar ℓ/s He ohne Auslassventil: 1,10-8 mbar ℓ/s He Nenndurchfluss 200 bar Ausführung 70/110/150/180 Nm3 /h (N2) Nenndurchfluss 300 bar Ausführung 50/70/100/130 Nm3 /h (N2) Nenndurchfluss ad und pr4 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h
