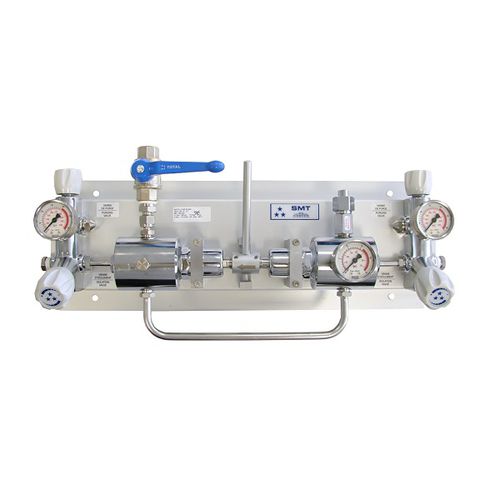

Medizinisches Gasversorgungssystem / für Labor CEN

für Zufuhr

Die CEN-Umschalttafel eignet sich für die Versorgung mit nicht-korrosiven Industriegasen, wenn ein hoher Durchfluss erforderlich ist, wie z. B. beim WIG- und MIG-Plasmaschneiden und -Schweißen. Die wichtigsten Vorteile Anschluss von bis zu 6 Gasflaschen ohne Verwendung der Spülleitung möglich Hervorragende Druckkonstanz durch Balanced Valve Technology. Einbaufertig für eine bessere Produktivität: alle Komponenten sind auf der Montageplatte vormontiert Reduzierter Sitzdruck erhöht die Lebensdauer des Reglers und reduziert die Betriebskosten Ein nicht umstülpbarer Filter am unteren Einlass verbessert die Sicherheit des Bedieners beim Flaschenwechsel Kann mit einem 1/4-Drehungs-Absperrventil am Auslass, mit einem Sammelrohr und mit einem Alarmkasten ausgestattet werden Acetylen- (AD) und Propan- (PR4) Versionen auf Anfrage Spezielle lebensmittelechte Version mit voller Materialverträglichkeit gemäß EC1935/2004 erhältlich Spezifikationen Innengewinde G 3/8 (Eingang) - G 1/2 (Ausgang) oder 3/8 NPT (Eingang) - G 1/2 (Ausgang) Sitzdichtung PCTFE O-Ring EPDM - Standard FPM Membrane AISI 304 oder Hastelloy® Gewicht ± 13,8 kg Temperaturbereich -20 bis +60 °c Manometer Hoch- und Niederdruck (M10 x 1 oder G 1/4) Einlassdruck 200 bar / 300 bar AD & PR4: 25 bar Ausgangsdruck 10/16/30/50 bar AD: 1 bar PR4: 4 bar Sauerstoffeinsatz OK bei Eingangsdruck 200 und 300 bar Nenndurchfluss 200 bar Version 70/110/150/180 Nm3 /h (N2) Nenndurchfluss 300 bar Ausführung 50/70/100/130 Nm3 /h (N2) Leckrate - mit Auslassventil: 1,10-4 mbar ℓ/s He ohne Auslassventil: 1,10-8 mbar ℓ/s He Nenndurchfluss ad und pr4 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h
