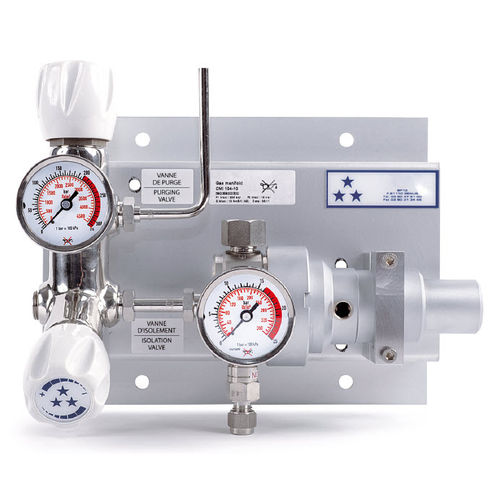

Medizinisches Gasversorgungssystem / für Labor CM104

für Zufuhr

Die CMI High Purity ist eine Versorgungsplatine, die in Kombination mit einer Umschaltplatine für die Regulierung der Notstromquelle während der Wartung der Hauptstromquelle verwendet wird. Dadurch wird die Installation einer Erweiterung vermieden und die Anzahl der Leckstellen reduziert. Sie eignet sich besonders für reine und korrosive Gase für hochreine Anwendungen. Die wichtigsten Vorteile Möglichkeit zum Anschluss von 2 Gasflaschen und einem Gas zum Spülen Einbaufertig für eine bessere Produktivität: alle Komponenten sind auf der Montageplatte vormontiert Kann mit einem Sammelrohr am Überdruckventil und am Spülausgang sowie mit einem Ausgangsabsperrventil ausgestattet werden Das CM104 kann mit Hilfe von Kontaktmanometern an einen Alarmkasten angeschlossen werden Nur in rostfreiem Stahl erhältlich Technische Daten Anschlüsse mit Innengewinde G 3/8 (Eingang/Ausgang) oder 1/4 NPT (Eingang/Ausgang) Sitzdichtung PCTFE O-Ring (Überdruckventil) EPDM - Standard FPM Membrane AISI 304 Hastelloy® (50 bar) Gewicht ± 4,5 kg Temperaturbereich -20 bis +60 °c Manometer Hoch- und Niederdruck (M10 x 1 oder 1/8 NPT) Einlassdruck 200 bar (2900 psig) NH3 : 8 bar (116 psig) Ausgangsdruck 10/25/50 bar 145/363/725 psig NH3 : 3 bar (43,5 psig) Verwendung von Sauerstoff Nein helium-Leckrate bei maximalem Druck 10-8 mbar ℓ/s He Nenndurchfluss 10/10/50 Nm3 /h (N2 ) NH3 : 5 Nm3 /h (NH3 )
