Medizinisches Gasversorgungssystem / für Labor TDI

für Zufuhr

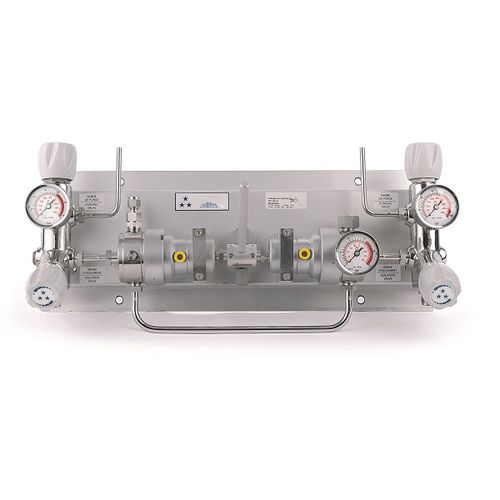

Die TDI-Umschalttafel für hochreine Gase ist ideal geeignet, um die Gasversorgung aus vielen Hochdruckquellen für hochreine korrosive Gase mit geringem Durchfluss sicherzustellen. Sie ist für die Gasversorgung von Analysegeräten und für die Schaffung einer kontrollierten Atmosphäre in Labors, Steuereinheiten und für petrochemische Anwendungen bestimmt. Die wichtigsten Vorteile Anschluss von bis zu 6 Gasflaschen ohne Verwendung der Spülleitung möglich Behält die Reinheit bei: keine Vermischung der Versorgungsquellen durch Querströmung Keine Gefahr, dass eine Quelle in die andere fließt Die automatische Umschalttafel muss nicht zurückgesetzt werden, um die Umkehrung des Zyklus zu ermöglichen Ammoniak-Version auf Anfrage erhältlich Einbaufertig, alle Komponenten sind auf einer Platine montiert Kann auch mit einem Auslass-Absperrventil ausgestattet werden Mit Hilfe von Kontaktmanometern kann die Umschalttafel auch mit einem Alarmkasten ausgestattet werden, um den Zustand der Quelle anzuzeigen Spezifikationen Anschlüsse mit Innengewinde G 3/8 (Eingang/Ausgang) oder 1/4 NPT (Einlass/Auslass) Sitzdichtung PCTFE O-Ring EPDM - Standard FPM Membrane Hastelloy® Gewicht ± 15,0 kg Temperaturbereich -20°C bis + 60°C -4°F bis + 140°F Manometer Hoch- und Niederdruck (M10 x 1 oder 1/8 NPT) Einlassdruck 230 bar (3.335 psig) Ausgangsdruck 10 / 15 / 25 / 50 bar 145 / 218 / 363 / 725 psig Verwendung mit Sauerstoff Nein Leckrate 10-8 mbar ℓ/s He Nenndurchfluss 10/10/50 Nm3 /h (N2) NH3: 5 Nm3 /h (NH3)
