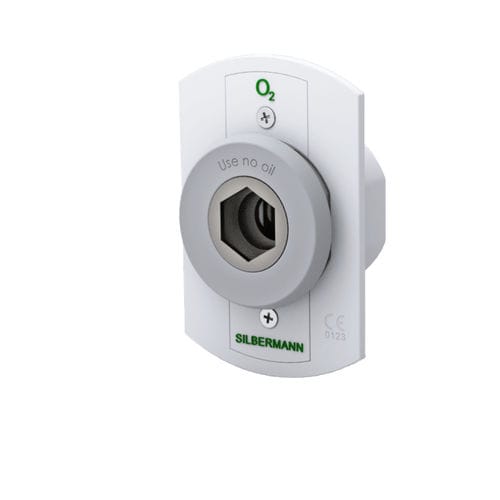

ENV-Steckdose 3776 series

für medizinische Gase

Silbermann fertigt den ENV 737-6 Medizinischen Gasauslass nach den Normen ISO 9170-1 und ENV 737-6. Das Produkt entspricht den Anforderungen der NFPA 99 und EN 7396-1 und ist von der benannten Stelle TÜV SÜD mit dem CE-Zeichen versehen.

Es verfügt über eine gasspezifische Indexierung, um das Risiko von Fehlanschlüssen zu vermeiden.

Unsere Gasentnahmestellen sind auf Langlebigkeit ausgelegt und gewährleisten einen kontinuierlichen, zuverlässigen medizinischen Gasfluss für Patienten und medizinische Geräte.

Jeder Auslass wird gründlich auf Durchfluss und Lecks getestet und vor dem Versand für die Verwendung mit Sauerstoff gereinigt.

Unsere ENV 737-6-Gasentnahmestellen wurden von Industriedesignern für eine komfortable, optisch ansprechende Umgebung entworfen.

Kompatibel mit verschiedenen Gasarten, einschließlich Sauerstoff, medizinischer Luft, CO₂ und mehr.

MERKMALE

• Geeignet für ENV 737-6 gasspezifische Adapter.
• Indexiert, um die Austauschbarkeit von Gasservices zu verhindern.
• Ein 360-Grad-drehbares Einlassrohr für eine einfache Installation.
• Doppelte Position, die das Abstellen eines männlichen Adapters in der Steckdose ermöglicht.
• Geringerer Wartungsaufwand durch die Verwendung von VITON-Dichtungen in der vorderen Baugruppe (Verriegelungswert).

TECHNISCHE DATEN

• Die Entnahmestelle für medizinische Gase muss vom Typ SILBERMANN ENV sein und gemäß den Normen ISO 9170-1 und ENV 737-6 hergestellt werden.
• Die Entnahmestelle muss gasspezifisch ausgeführt sein. Eine gasspezifische Stiftcodierung muss die eindeutige Zuordnung jeder Frontplatte zum entsprechenden Unterputzmodul gewährleisten.
• Entnahmestellen für Überdruck und Vakuum müssen mit einem primären und einem sekundären Rückschlagventil ausgestattet sein, um Prüfungen und Wartungsarbeiten ohne Betriebsunterbrechung zu ermöglichen.
• Die Entnahmestelle muss mit einem 175 mm langen Kupferrohr vom Typ K mit einem Außendurchmesser von 12,7 mm (1/2″) ausgestattet sein. Das Anschlussrohr des Unterputzmoduls muss mit Silberlot am Körper der Entnahmestelle hartgelötet werden.
• Nach der Montage des Unterputzmoduls muss die Entnahmestelle in der Tiefe verstellbar sein, um unterschiedliche Wandstärken auszugleichen.
• Die Entnahmestelle mit Schnellkupplung muss der Norm ISO 9170-1 entsprechen und darf ausschließlich den für das jeweilige Gas vorgesehenen ENV 737-6-Entnahmestecker aufnehmen.
• Der Druckabfall über die Entnahmestelle muss bei einem Durchfluss von 120 l/min und einem Eingangsdruck von 350 kPa (3,5 bar) weniger als 20 kPa betragen.
• Im vollständig geöffneten Zustand ermöglicht die Entnahmestelle einen Durchfluss von bis zu 600 l/min bei einem Druck von 400 kPa (4 bar).

NORMEN FÜR MEDIZINISCHE GASSYSTEME:
NFPA99 & EN ISO 7396-1

ANWENDBARE NORMEN:
ISO 9170-1, ENV 737-6

CE-gekennzeichnet.
