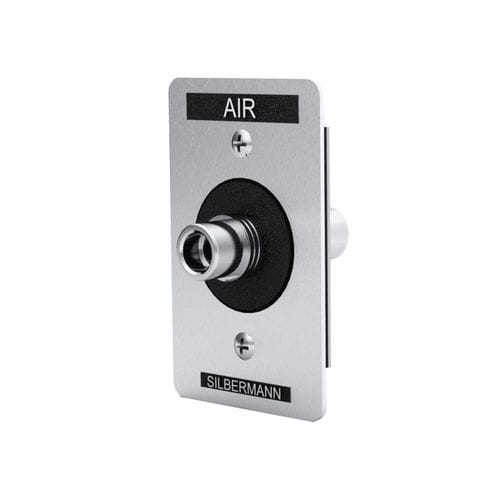

DISS-Steckdose 3206016

für medizinische Gase

Silbermann entwickelt und fertigt medizinische Gasentnahmestellen des Typs Diss, die den Normen NFPA 99, ISO 9170-1 und CGA-V5 entsprechen.

Sie sind langlebig und sicher an medizinische Geräte angeschlossen und gewährleisten einen konstanten und zuverlässigen Gasfluss für Patienten.

Sie eignen sich für verschiedene Krankenhausanwendungen wie Anästhesie, Intensivstation und Beatmungstherapie.

Jeder Auslass wird vor dem Versand gründlich auf Durchfluss und Leckagen geprüft und für den Sauerstoffeinsatz gereinigt.

Sie sind mit einer Reihe von Gasarten kompatibel, darunter Sauerstoff, medizinische Luft und Vakuum, und verfügen über eine farbcodierte Kennzeichnung für mehr Sicherheit.

Die Steckdosen sind flexibel und können an Wänden, Paneelen oder Hängeleuchten für verschiedene klinische Umgebungen installiert werden

MERKMALE UND VORTEILE

• Akzeptiert DISS-Gas-spezifische Adapter.
• Die Auslässe sind werkseitig zusammengebaut, entfettet und für den medizinischen und Gasbetrieb gereinigt.
• Indexiert, um die Austauschbarkeit von Gasdiensten auszuschließen.
• Ein 360-Grad-drehbares Einlassrohr für eine einfache Installation.
• Sicheres Einstecken und Lösen ermöglichen das Abstellen des Außenadapters auf dem Ausgangsgewinde ohne Druckausübung.
• Geringerer Wartungsaufwand durch die Verwendung von VITON-Dichtungen in der vorderen Baugruppe (Verriegelungswert).
• Modulare Einzelmodule - entwickelt, um mehrere Einbaumodule in beliebiger Reihenfolge mit einem Abstand von 120 mm aneinander zu reihen.

SPEZIFIKATION

• Die medizinische Gasentnahmestelle muss vom Typ SILBERMANN DISS sein und gemäß NFPA 99 hergestellt werden.
• Die Entnahmestelle muss durch das DISS-System gasspezifisch ausgeführt sein.
• Die Entnahmestelle für Über- und Unterdruck muss mit einem primären und einem sekundären Rückschlagventil ausgestattet sein, um Prüfungen und Wartungsarbeiten im laufenden Betrieb zu ermöglichen. Die Entnahmestelle muss mit einem 175 mm langen Kupferrohr Typ K mit einem Außendurchmesser von 12,7 mm (1/2”) gefertigt sein. Das Rohbauteil muss mit Silberlot an den Körper der Entnahmestelle hartgelötet sein.
• Bei montiertem Rohbauteil muss die Einbautiefe der Entnahmestelle einstellbar sein, um unterschiedliche Wandstärken auszugleichen.
• Die Schnellanschluss-Entnahmestelle muss den Normtypen ISO 9170-1 und CGA V-5 entsprechen und darf nur den entsprechenden gasspezifischen DISS-Adapter aufnehmen.
• Der Druckverlust durch die Entnahmestelle muss bei einem Durchfluss von 120 L/min und einem Eingangsdruck von 350 kPa (3,5 bar) weniger als 20 kPa betragen. Bei vollständig geöffneter Entnahmestelle muss ein Durchfluss von bis zu 600 L/min bei einem Druck von 400 kPa (4 bar) möglich sein.

Normen für medizinische Gasversorgungssysteme:

• NFPA 99
• EN ISO 7396-1
• G-01

Anwendbare Normen für Gasentnahmestellen:

• NFPA 99
• ISO 9170-1:2017
• CGA V-5

Qualitätsmanagementsystem von Silbermann:

• EN ISO 13485:2016
• ISO 9001:2015
