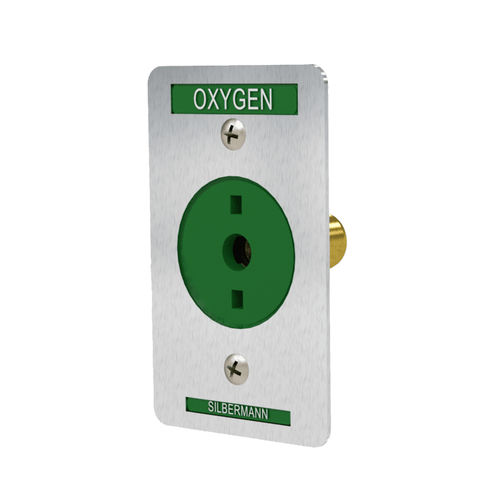

Steckdose Typ Diamant Sil-Ohio

für medizinische Gase

Wir konstruieren und fertigen unsere Sil-Ohio Diamond Type Medical Gas Outlet (Terminal Units) für eine dauerhafte Leistung, die einen konsistenten und zuverlässigen medizinischen Gasfluss zu Patienten und medizinischen Geräten in Krankenhäusern, Kliniken, Ambulanzen und mehr gewährleistet.

Alle Entnahmestellen werden vor dem Versand vollständig auf Durchfluss und Dichtheit geprüft und für den Einsatz mit Sauerstoff gereinigt.

Unsere Sil-Ohio Diamond Type Gassteckdosen wurden von Industriedesignern sorgfältig entworfen, um eine angenehme und attraktive Umgebung für Patienten und medizinisches Personal zu schaffen.

Erhältlich in einer Vielzahl von Gasarten, einschließlich Sauerstoff und Vakuum, mit farbkodierter Kennzeichnung zur einfachen Erkennung. Auf Anfrage sind verschiedene Konfigurationen erhältlich, z. B. für die Wand-, Schalttafel- und Hängemontage.

Merkmale

• Geeignet für diamantspezifische Sil-Ohio-Gasadapter.
• Alle Auslässe sind zu 100 % hydrostatisch auf Dichtheit geprüft. Die Auslässe sind werkseitig montiert, entfettet und für den Einsatz mit medizinischen Gasen gereinigt.
• Indexiert, um die Austauschbarkeit von Gasanschlüssen auszuschließen.
• 360-Grad-drehbares Einlassrohr für eine einfache Installation.
• Geringerer Wartungsaufwand durch die Verwendung von VITON-Dichtungen in der vorderen Baugruppe (Verriegelungswert).

Technische Daten

• Die Entnahmestelle für medizinische Gase muss vom Typ SILBERMANN Diamond sein und gemäß ISO 9170-1 hergestellt werden.
• Die Entnahmestelle muss gasspezifisch ausgeführt sein. Hierzu muss jede Frontplatte über eine gasspezifische Stiftcodierung dem entsprechenden Unterputzmodul zugeordnet werden.
• Entnahmestellen für Überdruck und Vakuum müssen mit primären und sekundären Rückschlagventilen ausgestattet sein, um Prüfungen zu ermöglichen.
• Die vordere Ventilbaugruppe mit Verriegelungsmechanismus muss eine Frontplatte aus eloxiertem Aluminium enthalten.
• Die Entnahmestelle muss mit einem 175 mm langen Kupferrohr vom Typ K mit einem Außendurchmesser von 12,7 mm (1/2″) hergestellt werden. Das Anschlussrohr des Unterputzmoduls muss mit Silberlot an den Körper der Entnahmestelle hartgelötet werden.
• Bei montiertem Unterputzmodul muss die Entnahmestelle in der Tiefe verstellbar sein, um unterschiedliche Wandstärken auszugleichen.
• Die Entnahmestelle mit Schnellkupplung muss der Norm ISO 9170-1 entsprechen und ausschließlich den zugehörigen gasspezifischen Silbermann Diamond-Adapter aufnehmen.
• Der Druckabfall über die Entnahmestelle muss bei einem Durchfluss von 120 l/min und einem Eingangsdruck von 350 kPa (3,5 bar) weniger als 20 kPa betragen.
• Im vollständig geöffneten Zustand ermöglicht die Entnahmestelle einen Durchfluss von bis zu 600 l/min und einen Druck von 400 kPa (4 bar).

Normen für medizinische Gassysteme:
NFPA 99, EN ISO 7396-1 Anforderungen.

Anwendbare Normen:
NFPA 99, ISO 9170-1.

Das Silbermann Qualitätsmanagement-System:
CE-Kennzeichnung durch die benannte Stelle TÜV SÜD.
