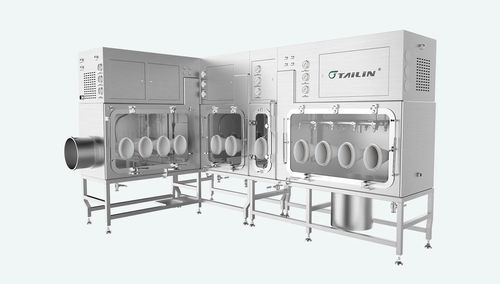

Isolier-Isolator

für die Pharmaindustriefür die Austeilungfür Arzneistoffe

Einführung
Der Isolator wird im Labor installiert, ohne die bestehende Raumstruktur zu verändern. Er ist L-förmig ausgeführt, wobei die Länge der rechtwinkligen Seite < 240 cm beträgt, die Tiefe des Isolators < 105 cm und die geplante Raumhöhe 240 cm ist. Ausgelegt für 1 Rotationsverdampfer, 2 elektronische Verdampfer und 1 Verschließmaschine. Eine eingelassene Kammer für den Gefriertrockner und die Schnittstelle zum Gefriertrockner-Manifold sind im Isolator vorgesehen; der Gefriertrockner wird über einen gekabelten Schlauch an Kammer und Manifold angeschlossen.

Merkmale

• Auslegung nach OEB5-Anforderungen; OEL < 0,1 μg/m³.
• Vollständig explosionsgeschütztes Design nach EXd II BT4 und ATEX-Anforderungen.
• Integriertes Layout für Gefriertrockner-Kammer, Manifold-Ablage, Rotationsverdampfer, elektronische Waagen und Verschließmaschine.
• Installation in Laborräumen mit Frischluftzufuhr aus dem Raum; kundenspezifische Ausführungen je nach Standortlayout und Raumangebot möglich.

Anwendungen
Geeignet für Gefriertrocknung, Wägung und Dosierung im Labor. Typische Prozesse umfassen präzises Wägen, Dosierung, Probenahme, Lösungszubereitung, Analyse, Feuchtigkeitsbestimmung, Infrarot-Scanning, Zentrifugation, Filtration, Trocknung, Mischen, Mahlen, Granulierung und Tablettenpressung — Prozesse im Zusammenhang mit APIs und festen Darreichungsformen.

Technische Daten

• Frischluftvolumen: ≥400 m³/h
• Platz für Wägung und Verschließung (mm): 1550 × 750 × 2400 (L × B × H)
• Platz für Rotationsverdampfer (mm): 1800 × 850 × 2400 (L × B × H)
• Gesamtgröße (mm): 4000 × 2705 × 2400 (L × B × H)
• Transferkammer Platz (mm): 500 × 850 × 2400 (L × B × H)
• Platz für Gefriertrockner (mm): 1700 × 850 × 2400 (L × B × H)
• Nettogewicht: 1400 kg
• Leistung: 380 V, 7,5 kW (Isolator)
• Versorgungen: Saubere Druckluft 0,6 MPa ≤ P ≤ 0,8 MPa
• Hubtore: 3 mm Metallblech mit aufblasbarer Dichtung
• Türen: mechanische Pressdichtung; Sichtfenster aus 12 mm Einscheiben-Sicherheitsglas
