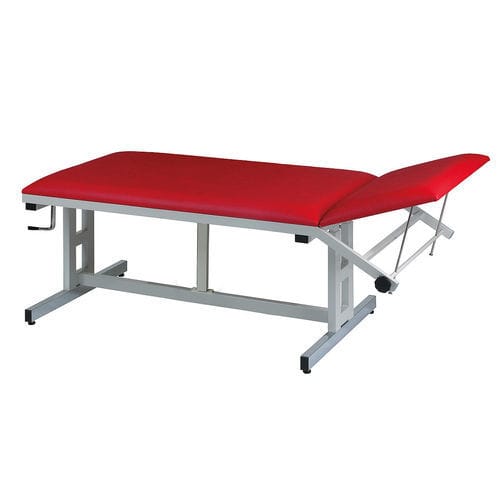

Untersuchungsliege für Ultraschalluntersuchungen H-SU 1065/H

für Erwachsenemanuellhöhenverstellbar

Kurzübersicht
Handkurbelhöhenverstellbare Untersuchungsliegen, ausgestattet mit einem positiv und negativ verstellbaren Kopfteil. Bedienung der Höhenverstellung per Handkurbel (Getriebe am Fußende unterhalb des Polsterrahmens). Handkurbel ist nach Gebrauch unter die Liegefläche schiebbar.

Einsatz & Besonderheiten
Die Modelle mit Kopftieflage (negativ verstellbares Kopfteil) sind insbesondere für sonographische Beurteilungen der Halsweichteile (z. B. Schilddrüse) geeignet. Die Liegen sind preisbewusst und besonders für Anwender geeignet, die eine höhenverstellbare Liege ohne Stromanschluss wünschen.

Ausführungen

• Drei Rahmenbeschaffenheiten: lackiert, verchromt, Edelstahl
• Zwei Liegenbreiten: 650 mm und 800 mm

Eigenschaften

• Polsteraufbau, Abmessungen und Bohrbild entsprechen den Basismodellen aller Liegenserien mit verstellbarem Kopfteil
• Präzisions-Doppelvierkantführungen zur Vermeidung von Wipp- und Schwingbewegungen; Höhenverstellung ohne Seitenversatz
• Wartungsfreies Getriebe mit optimalem Übersetzungsverhältnis (i = 10 mm/Umdrehung) für ruckfreie, leichte Bedienung, auch bei schweren Patienten bis 200 kg
• Knotenbleche in den Rahmenecken für erhöhte Stabilität
• Höhenverstellmechanismus aus lackiertem Blankstahl; Profile des Polsterrahmens je nach Bestell-Nr. lackiert, verchromt oder Edelstahl
• Polsterstärke Kopfteil und Liegefläche jeweils 64 mm
• Querholme grundsätzlich verchromt und mit Nivellierfüßen
• Kopfteilverstellung stufenlos bis +/- 30° mit Klemmgriff/Klemmstangenmechanismus

Technische Details – Liegenbreite 650 mm
Bestellnummern: H-SU 1065/H, H-SU 2065/H, H-SU 3065/H
Rahmen: Lack / Chrom / Edelstahl
Längen Kopfteil / Liegefläche: 1.900 mm, 500 / 1.400 mm
Breite: 650 mm
Höhenverstellung: 650 - 850 mm (Handkurbel)
Polstersegmente: 2-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +/- 30° (Klemmstangen)
Belastbarkeit: 200 kg

Technische Details – Liegenbreite 800 mm
Bestellnummern: H-SU 1080/H, H-SU 2080/H, H-SU 3080/H
Rahmen: Lack / Chrom / Edelstahl
Längen Kopfteil / Liegefläche: 1.900 mm, 500 / 1.400 mm
Breite: 800 mm
Höhenverstellung: 650 - 850 mm (Handkurbel)
Polstersegmente: 2-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +/- 30° (Klemmstangen)
Belastbarkeit: 200 kg

Zur Standardausführung gehören

• Nivellierfüße an den verchromten Querholmen

Zubehör & Zusatzoptionen (Auszug)

• Gesichtsausschnitt im Kopfteilpolster; Polstereinsatz zum Verschließen
• Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus) – Bedienung einhändig
• Sätze Laufrollen (Ø 75 mm / Ø 125 mm), Zentralverstellung mit Doppelrollen Ø 125 mm
• OP-Schienenpaare (ca. 400 / 600 / 1.000 / 1.400 mm) aus CrNi-Stahl
• Papierrollenhalter verchromt für 650 mm oder 800 mm Breite
• Weitere Zubehörteile: Infusionsständer, umlaufender Kanten-/Rammschutz, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, Seitengitter, Schocklagen-/Trendelenburgverstellung, Wandabweiserringe

Hinweis zu Varianten
Die Liege kann in unterschiedlichen Polsterfarben und Gestellfarben geliefert werden. Polsterbezüge von unterschiedlichen Herstellern sind möglich; elektrisch leitfähige Bezüge sind gegen Aufpreis erhältlich.

Caractéristiques / spécifications techniques

• Längen Gesamt: 1.900 mm (Kopfteil 500 mm / Liegefläche 1.400 mm)
• Breiten: 650 mm oder 800 mm
• Höhenverstellung (Handkurbel): 650 – 850 mm
• Polstersegmente: 2-teilig
• Polsterstärke: 64 mm
• Kopfteilverstellung: stufenlos bis +/- 30° (Klemmstangenmechanismus)
• Belastbarkeit: 200 kg
• Rahmenvarianten Polsterrahmen: lackiert / verchromt / Edelstahl
• Getriebeübersetzung: i = 10 mm/Umdrehung (ruckfreie Bedienung)
