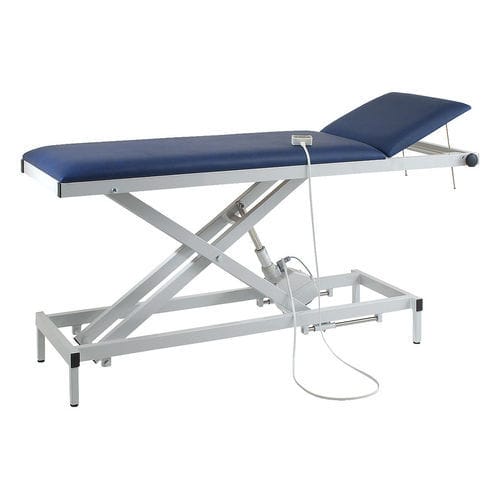

Untersuchungsliege für Erwachsene H-U 1065/E 930

elektrischhöhenverstellbarTrendelenburg

Produktübersicht
2-teilige, elektromotorisch höhenverstellbare Untersuchungsliegen mit extra großem Hub durch einen Scherenmechanismus (Hub 430 mm). Polsteroberkante in tiefster Stellung ca. 500 mm, maximale Höhe 930 mm. Ansteuerung per Handschalter oder optional Fußschalter. Geeignet für klinische und ambulante Bereiche; Absenkung auf Rollstuhlhöhe für Patiententransfer möglich.

Ausführungen und Breiten

• Gestelloberflächen: lackiert oder verchromt.
• Verfügbare Liegebreiten: 650 mm, 800 mm und 1.000 mm.

Eigenschaften

• Höhenverstellung: 500–930 mm durch laufruhigen, wartungsfreien und spritzwassergeschützten Elektromotor. Steuerung per Handschalter (alternativ Fußschalter). Verstellsystem mit Tastensperre.
• Anschluss-/Motorwerte: 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, Vorschub ≈ 11 mm/s, Kraft bis 10.000 N.
• Stabilität durch Knotenbleche in den Rahmenecken; Rahmendiagonalen und Bodenrahmen aus lackiertem Blankstahl.
• Polsterrahmenprofile wahlweise lackiert oder verchromt.
• Zweiteiliges Polster (Kopfteil und Liegefläche), Polsterstärke 64 mm; Kopfteil stufenlos bis +40° verstellbar mit Klemmstangenmechanismus (Arretierung per Griff).
• Tragfähigkeit: 200 kg. Absenkung bis Rollstuhlhöhe möglich, geeignet für gebrechliche oder mobilitätseingeschränkte Patienten.
• Artikelnummern nach Breite und Ausführung: 650 mm: H-U 1065/E 930 (lackiert) | H-U 2065/E 930 (chrom); 800 mm: H-EKG 1080/E 930 (lackiert) | H-EKG 2080/E 930 (chrom); 1.000 mm: H-GYMK 10100/E 930 (lackiert) | H-GYMK 20100/E 930 (chrom).

Technische Details — Liegebreite 650 mm
Artikelnummer: H-U 1065/E 930 (lackiert) | H-U 2065/E 930 (chrom)
Länge (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 650 mm
Höhenverstellung: 500 - 930 mm (Elektromotor)
Polstersegmente: 2-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Belastbarkeit: 200 kg

Technische Details — Liegebreite 800 mm
Artikelnummer: H-EKG 1080/E 930 (lackiert) | H-EKG 2080/E 930 (chrom)
Länge (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 800 mm
Höhenverstellung: 500 - 930 mm (Elektromotor)
Polstersegmente: 2-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Belastbarkeit: 200 kg

Serienausstattung

• Fußbodenschoner (Aufsteckkappen) an den vier verstellbaren Stellfüßen.

Gestellfarben

• Hellgrau (RAL 7035)
• Weißaluminium (RAL 9006)
• Reinweiß (RAL 9010)

Polsterfarben und Bezüge
Die verwendeten Kunstleder sind reißfest, strapazierfähig, langlebig und desinfektionsmittelbeständig. Eine elektrisch leitfähige schwarze Polstervariante (mit Potentialausgleichsbuchse am Rahmen) ist gegen Aufpreis erhältlich und bei Operations- sowie Multifunktionsliegen in der Preisgestaltung berücksichtigt.

Zubehör & Zusatzoptionen
Auszug aus dem Zubehörangebot:

• GS-1710 / EfGS — Gesichtsausschnitt (oval) mit Polstereinsatz.
• KVG — Kopfteilverstellung per Gasdruckfeder (Einhandbedienung), nicht nachrüstbar.
• LR-75 / LR-125 — Satz Laufrollen Ø 75 mm bzw. Ø 125 mm (4 Lenkrollen, 2 feststellbar).
• LR/Z-125 — Zentralverstellung mit Doppelrollen Ø 125 mm.
• OPS-40/A … OPS-170/A — Paar OP-Schienen in verschiedenen Längen aus CrNi-Stahl für Montage auf dem Polsterrahmen (nicht nachrüstbar).
• P-2065/A / P-2080/A — Papierrollenhalter für Breiten 650 mm und 800 mm (verchromte Befestigung).
• Weitere Optionen: Infusionsständer, umlaufender Kanten-/Rammschutz, Lagerungshilfen, fahrbare Basis auf Rollen, Patientengurte, abnehmbare oder schwenkbare Seitengitter, Schock-/Trendelenburgverstellung, Wandabweiser-Ringe in den vier Ecken.

Abbildungen
Die Fotos zeigen exemplarische Artikelnummern (z. B. H-EKG 1080/E 930, H-U 1065/E 930, H-U 2065/E 930) mit unterschiedlichen Gestell- und Polsterfarbkombinationen sowie Zubehör (Rollen LR-75, Papierrollenhalter P-2065/A, Kopfteil KVG, Seitenschutz SG-1000/1, Schocklage SL-AWL usw.).

Technische Kenndaten / Spezifikationen

• Höhenverstellung: 500 - 930 mm (Elektromotor), extra großer Hub durch Scherenmechanismus: 430 mm.
• Motor: 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, Vorschub ≈ 11 mm/s, Kraft bis 10.000 N.
• Belastbarkeit: 200 kg.
• Polsteraufbau: 2-teilig, Polsterstärke 64 mm.
• Kopfteil: stufenlos bis +40° (Klemmstangen), optional Gasdruckfeder (KVG).
• Längen: Gesamt 1.900 mm (Kopfteil 500 mm / Liegefläche 1.400 mm).
• Breiten: 650 mm, 800 mm, 1.000 mm.
• Rahmenmaterialien: lackierter Blankstahl oder verchromter Blankstahl; Bodenrahmen und Diagonalen in lackierter Ausführung.
