Untersuchungsliege für Ultraschalluntersuchungen H-SU series

hydraulischhöhenverstellbarTrendelenburg

Produktübersicht
Hydraulisch höhenverstellbare Untersuchungsliegen für netzunabhängigen Betrieb. Ausgestattet mit einem Kopfteil, das positiv und negativ verstellbar ist (Kopftieflage) und sich für sonographische Beurteilungen der Halsweichteile eignet. Erhältlich in drei Rahmenausführungen und zwei Liegebreiten. Hydraulik über zentral eingebaute Fußpumpe; zusätzliche Pedale optional möglich.

Funktionen

• Präzisions-Doppelvierkantführungen zur Vermeidung von Wipp- und Seitenversatz bei der Höhenverstellung.
• Hydraulikbedienung per zentraler Fußpumpe; Höhenverstellung auch bei schweren Patienten bis 200 kg möglich. Optionaler zusätzlicher Fußhebel zur Bedienung von beiden Seiten (Zubehör FPH-10).
• Zweiteilige Polsterung (Kopfteil und Liegefläche), jeweils 64 mm dick; Kopfteil stufenlos bis +/- 30° verstellbar und mittels Klemmstangenmechanismus arretierbar. Optionale Kopfteilverstellung per Gasdruckfeder (KVG) als Werksvariante.
• Knotenbleche in den Rahmenecken für erhöhte Stabilität; Höhenmechanik aus lackiertem Blankstahl.
• Verchromte Querholme mit Nivellierfüßen.

Standardausstattung

• Nivellierfüße an den verchromten Querholmen.

Rahmenfarben (Standardlack)

• Lichtgrau (RAL 7035)
• Weißaluminium (RAL 9006)
• Reinweiß (RAL 9010)

Polsterung

• Kunstlederbezüge, reißfest und desinfektionsmittelbeständig; Standardauswahl VOWAled Pisa (Vowalon).
• Schwarzes elektrisch leitfähiges Kunstleder (MEDISTAT) mit Potentialausgleichsbuchse gegen Aufpreis erhältlich (bei OP- und Multifunktionstischen ggf. enthalten).

Abbildungen & gezeigte Farben

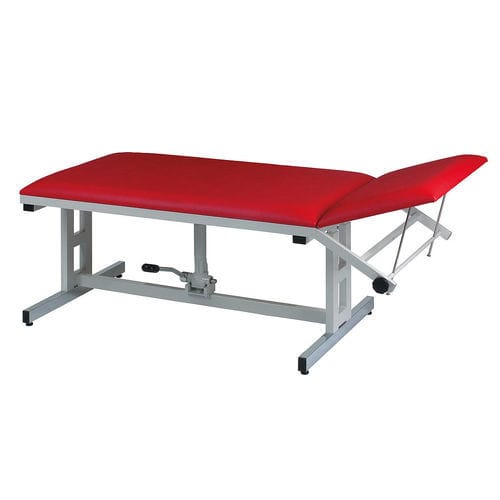

Produktfotos zeigen das Modell H-SU 1065/Y in verschiedenen Farbkombinationen. Beispiele: Gestell RAL 9010 mit roter Polsterung; Gestell RAL 7035 mit grauer Polsterung. Gezeigte Zubehörteile: Papierrollenhalter (PU-6000), Rollen-Set (LR-125), Gesichtsöffnung (GS-1710) und gepolsterter Einsatz (EfGS).

Zubehör & optionale Ausstattungen (Auszug)

• FPH-10: Fußhebel mit Übertragungswelle zur Bedienung von beiden Seiten.
• GS-1710 / EfGS: Ovaler Gesichts-Ausschnitt ca. 205 x 105 mm und gepolsterter Einsatz; Nachrüstung nicht möglich.
• KVG: Kopfteilverstellung per Gasdruckfeder statt Klemmstangenmechanismus; einhändige Bedienung, Nachrüstung nicht möglich.
• Rollensätze Ø75 mm (LR-75) und Ø125 mm (LR-125); Zentralverriegelungssystem LR/Z-125 (Doppelrollen Ø125 mm) mit zentralen Verriegelungsstangen und diagonalen Fußpedalen.
• OPS-Schienenpaare aus CrNi-Stahl in Längen ca. 400 / 600 / 1000 / 1400 mm zur Montage am Polsterrahmen (Nachrüstung nicht möglich).
• PU-6000 / PE-8000: Papierrollenhalter verchromt für 650 mm bzw. 800 mm Breite, unter dem Kopfpolster montiert.
• Weitere Zubehörteile (Auszug): Infusionsständer, umlaufender Kantenschutz, Lagerungshilfen, fahrbare Basis auf Rollen, Patienten Gurte, abnehmbare oder schwenkbare Seitengitter, Schock-/Trendelenburg-Verstellung, Wandabweiserringe in den Liegenecken.

Technische Details (Beispiele)
Liegebreite 650 mm:
Bestellnummern: H-SU 1065/Y | H-SU 2065/Y | H-SU 3065/Y
Rahmen: Lackiert / Verchromt / Edelstahl
Längen (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 650 mm
Höhenverstellung: 650 - 850 mm (Hydraulik)
Polstersegmente: 2
Polsterstärke: 64 mm
Kopfteilverstellung: +/- 30° (Klemmstangen)
Belastbarkeit: 200 kg

Liegebreite 800 mm:
Bestellnummern: H-SU 1080/Y | H-SU 2080/Y | H-SU 3080/Y
Rahmen: Lackiert / Verchromt / Edelstahl
Längen (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 800 mm
Höhenverstellung: 650 - 850 mm (Hydraulik)
Polstersegmente: 2
Polsterstärke: 64 mm
Kopfteilverstellung: +/- 30° (Klemmstangen)
Belastbarkeit: 200 kg

Charakteristika / Spezifikationen

• Serie: H-SU (verschiedene Varianten nach Breite und Rahmenfinish).
• Höhenverstellung: Hydraulisch, 650 - 850 mm, bedient per Fußpumpe.
• Kopfteil: Positiv und negativ verstellbar, stufenlos bis +/- 30°; Standard Klemmstangenmechanismus, Option KVG.
• Polster: 2-teilig, Stärke 64 mm.
• Rahmenmaterialien: Lackierter Blankstahl, verchromter Blankstahl, Edelstahl.
• Belastbarkeit: 200 kg.
