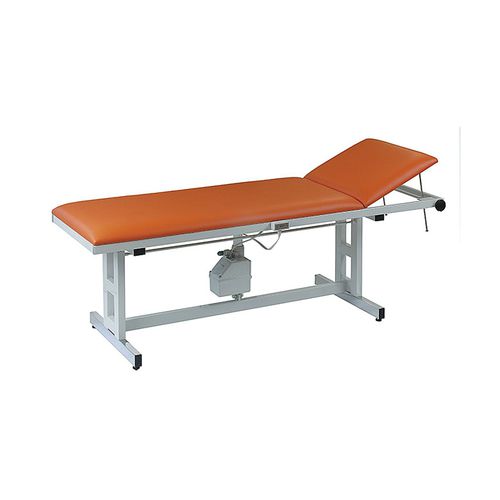

Untersuchungsliege für Erwachsene H-U 1065/E

elektrischhöhenverstellbarmit verstellbarer Rückenlehne

Übersicht
Neben Handkurbel- und Hydraulikverstellungen bietet AGA Untersuchungsliegen mit elektromotorischer Höhenverstellung. Die Motorsteuerung erfolgt über Hand- oder Fußschalter. Für den Stromanschluss ist eine Steckdose (vorzugsweise Bodensteckdose) im Bereich der Liege sinnvoll.

Rahmen & Breiten

• Lieferbare Rahmentypen: lackiert, verchromt, Edelstahl
• Erhältliche Breiten: 650 mm und 800 mm

Eigenschaften

• 2-teilige Untersuchungsliegen bilden die Basis für Polsteraufbau, Abmessungen und Bohrbild in allen Liegenserien.
• Präzisions-Doppelvierkantführungen verhindern Wipp- und Schwingbewegungen der Liegefläche; Höhenverstellung erfolgt ohne Seitenversatz.
• Ruhig laufender, wartungsfreier, spritzwassergeschützter Elektromotor. Bedienung per Handschalter (alternativ Fußschalter ohne Aufpreis). Höhenverstellung 650–850 mm auch bei Belastung mit schweren Patienten (bis 200 kg). Verstellsystem mit Tastensperre.
• Motorische Anschlusswerte: 230 V, 50/60 Hz, 3,7 A, 850 W, Schutzart IPX4, Verstellgeschwindigkeit v ≈ 11 mm/s, Hubkraft 10.000 N.
• Stabilität durch Knotenbleche in den Rahmenecken.
• Höhenverstellmechanismus aus lackiertem Blankstahl; Polsterrahmenprofile je nach Bestellnummer aus lackiertem Blankstahl, verchromtem Blankstahl oder Edelstahl.
• Polstersegmentstärke Kopfteil und Liegefläche: jeweils 64 mm.
• Querholme verchromt mit Nivellierfüßen; Flachfußkonstruktion besonders robust gegen äußere Einflüsse.
• Kopfteilverstellung stufenlos bis +40°; Arretierung per Klemmgriff (Klemmstangenmechanismus).

Technische Details – Liegenbreite 650 mm
Bestellnummern: H-U 1065/E | H-U 2065/E | H-U 3065/E
Rahmen: Lack | Chrom | Edelstahl
Längen Kopfteil / Liegefläche: 1.900 mm · 500 / 1.400 mm
Breite: 650 mm
Höhenverstellung: 650 - 850 mm (Elektromotor)
Polstersegmente: 2-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Belastbarkeit: 200 kg

Technische Details – Liegenbreite 800 mm
Bestellnummern: H-EKG 1080/E | H-EKG 2080/E | H-EKG 3080/E
Rahmen: Lack | Chrom | Edelstahl
Längen Kopfteil / Liegefläche: 1.900 mm · 500 / 1.400 mm
Breite: 800 mm
Höhenverstellung: 650 - 850 mm (Elektromotor)
Polstersegmente: 2-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Belastbarkeit: 200 kg

Zur Standardausführung gehören

• Nivellierfüße an den verchromten Querholmen

Zubehör & Zusatzoptionen (Auszug)

• Gesichtsausschnitt im Kopfteilpolster; Polstereinsatz zum Schließen des Gesichtsausschnitts
• Kopfteilverstellung per Gasdruckfeder (statt Klemmstangenmechanismus)
• Satz Laufrollen Ø 75 mm / Ø 125 mm; Zentralverstellung mit Doppelrollen Ø 125 mm
• Paar OP-Schienen (verschiedene Längen, Geräte-Norm-Schienen aus CrNi-Stahl)
• Papierrollenhalter (für 650 mm bzw. 800 mm Breite)
• Weiteres Zubehör: Infusionsständer, umlaufender Kanten-/Rammschutz, Lagerungshilfen, Fahreinrichtung auf Laufrollen, Patientengurte, steck- und abnehmbare Seitengitter, Schocklagen-/Trendelenburgverstellung, Wandabweiserringe in den Liegenecken

Charakteristiken / Spezifikationen techn. (Zusammenfassung)

• Antriebsart: Elektromotor (230 V)
• Höhenverstellung: 650–850 mm
• Belastbarkeit: 200 kg (Standardvarianten)
• Polster: 2-teilig, Stärke 64 mm
• Kopfteilverstellung: stufenlos bis +40° (Klemmstangen) – optional Gasdruckfeder
• Rahmenvarianten: lackiert / verchromt / Edelstahl
• Motorparameter: 230 V, 50/60 Hz, 3,7 A, 850 W, IPX4, ~11 mm/s, 10.000 N
• Stabilität durch Knotenbleche, Präzisions-Doppelvierkantführungen für offsetsfreie Höhenverstellung
