Videorekorder für Endoskopie MIR-1

medizinischfür medizinische Ausbildungfür OP-Bereich

Übersicht

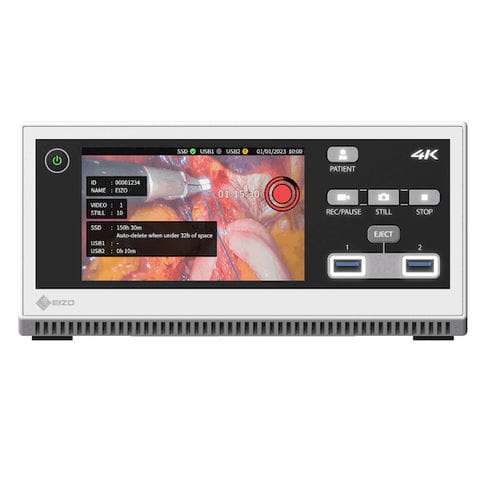

Der CuratOR MIR-1 zeichnet medizinische Bilder von Endoskopen, Operationsmikroskopen und Operationsfeldkameras nativ in 4K/60p auf. Er ist für klinische Dokumentation, Ausbildung, chirurgische Schulung und Forschung konzipiert und verbindet hochauflösende Aufnahmen mit OR‑gerechten Funktionen und Integrationsmöglichkeiten.

Hauptmerkmale

• Native 4K UHD-Aufnahme (3840 x 2160) bis 60 fps; skalierbar auf Full HD (1920 x 1080).
• Robuster interner High‑Speed SSD‑Speicher 2 TB, vibrations‑ und stoßfest; ca. 175 Std. (4K) oder 885 Std. (Full HD), abhängig von Einstellungen.
• Video‑Kompression H.265 (HEVC) und H.264 (AVC) zur Optimierung von Speicher- und Nachbearbeitungs-Workflows.
• MP4 und TS Dateiformate; Standbildaufnahme in JPEG und TIFF.
• Dual‑Channel Eingänge für gleichzeitige Quellen (z. B. 12G‑SDI + HDMI); gleichzeitige Aufzeichnung kann 4K‑Eingänge bei Bedarf auf Full HD herunterrechnen.
• Physikalische Fronttasten für Basisfunktionen und 5" resistiver Touchscreen zur Patienten‑ID und erweiterten Einstellungen (mit OP‑Handschuhen bedienbar).

Firmware und aktuelle Funktionen
Aktuelle Firmware: Version 3.0.2 (Veröffentlichung 19. März 2026).

• Simultane Aufzeichnung von 12G‑SDI und HDMI Eingängen.
• Netzwerkbasierte Steuerungs‑API für Remote Start/Stop und Systemintegration.
• Optionale DICOM Modality Worklist (MWL) Unterstützung zur Übernahme von Patientendaten aus Aufträgen.
• Simultane Aufzeichnung auf externes USB HDD/SSD und NAS.

Konnektivität und Integration
Der MIR-1 verfügt über BNC (12G‑SDI) und HDMI Eingänge bis 4K/60p und unterstützt damit sowohl vorhandene Full‑HD‑Geräte als auch moderne 4K‑Modalitäten. Duale LAN‑Schnittstellen erlauben direkten Schreibzugriff auf NAS; SMB 3.1.1 wird zur optimalen Kompatibilität empfohlen.

Betrieb und Workflow

• Start/Stop der Aufnahme und Standbildaufnahme über Fronttasten; Patientendaten und erweiterte Einstellungen über den 5" Touchscreen.
• Aufnahmeanzeige an der Gerätefront für schnelle visuelle Statuskontrolle.
• Optionales Fußpedal (separat erhältlich) für freihändige Start/Stop‑Funktion und Bildaufnahme; Kabel 5 m.
• Patienteninformationen (Name, ID, Eingriff) können mit Dateien verknüpft werden; Barcode‑Scanner‑Support für schnelle ID‑Eingabe.

Speicher und Medien

• Intern: 2 TB High‑Speed SSD, vibrations‑ und stoßfest.
• Extern: Front USB 5 Gbps Type‑A x2 zum Aufzeichnen auf USB HDD/SSD; Rear USB 2.0 Type‑A x4 für Peripherie.
• Dateien können vom internen Speicher auf externe USB‑Geräte übertragen oder direkt auf NAS geschrieben/transferiert werden.

Sicherheit, Schutz und Normen

• Benutzer‑Authentifizierung (Benutzername/Passwort) zur Verhinderung unbefugter Nutzung.
• Interne Schaltungen schützen aufgezeichnete Daten bei plötzlichem Stromausfall.
• Entspricht medizinischen und regionalen Normen und Zertifizierungen: IEC 60601‑1, CE/UKCA (medizinisches Gerät), FDA Klasse I, cTÜVus u. a.

Zusätzliche Hinweise zum Betrieb
Das flache Frontdesign erleichtert die Reinigung und Infektionsschutzmaßnahmen im OP. Die netzwerkbasierte API‑Steuerung ermöglicht die Integration in Krankenhaus‑Systeme und die Automatisierung von Workflows.

Technische Daten

• Video‑Kompression: H.265 (HEVC), H.264 (AVC)
• Video‑Formate: MP4, TS
• Maximale Videoauflösung: bis 3840 x 2160
• Bildraten: 60 fps, 30 fps
• Bildaufnahme‑Formate: JPEG, TIFF
• Bildaufnahme‑Auflösung: bis 3840 x 2160
• Interner Speicher: 2 TB SSD
• Externe Medien: USB HDD, USB SSD (Front USB 5 Gbps Type‑A x2)
• Videoeingänge: BNC (12G‑SDI), HDMI
• Unterstützte Eingangsauflösung: bis 3840 x 2160
• Videoausgänge: BNC (12G‑SDI), HDMI; Monitor‑Out: HDMI (1920 x 1080)
• Audio In: Line‑In 3,5 mm, Mic‑In 3,5 mm
• Audio Out: Line‑Out 3,5 mm; integrierter Lautsprecher
• USB: Front USB 5 Gbps Type‑A x2; Rear USB 2.0 Type‑A x4
• LAN: RJ‑45 x2, 100BASE‑TX / 1000BASE‑T; NAS empfohlen SMB 3.1.1 (kompatibel mit 2.1+)
• Seriell: RS‑232
• Trigger‑Eingänge: 3,5 mm mini‑Klinke x2
• Touch‑Panel: 5" Farb‑LCD, resistiv
• Stromversorgung: AC 100–240 V, 50/60 Hz
• Netto‑Gewicht: ca. 4,0 kg
• Mechanische Montage: flach; Rack‑Befestigungsbohrungen M4 x 3 pro Seite
• Betriebstemperatur: 0–40 °C
• Lagertemperatur: ‑20–60 °C
• Betriebsfeuchte: 20–80 % r.F. (ohne Kondensation)
• Lagerfeuchte: 10–90 % r.F. (ohne Kondensation)
• Zertifizierungen: CE / UKCA (Medizingerät), cTÜVus, IEC/EN 60601‑1, VCCI‑B, FCC‑B, CAN ICES‑3(B), RCM, RoHS, China RoHS, WEEE
• FDA: Klasse I
• Lieferumfang: Netzkabel, HDMI‑Kabel, HDMI‑Kabelklemme x3, Gebrauchsanweisung
