Monitor für OP-Bereich SP1-554K

OP3840 × 21604K

Übersicht

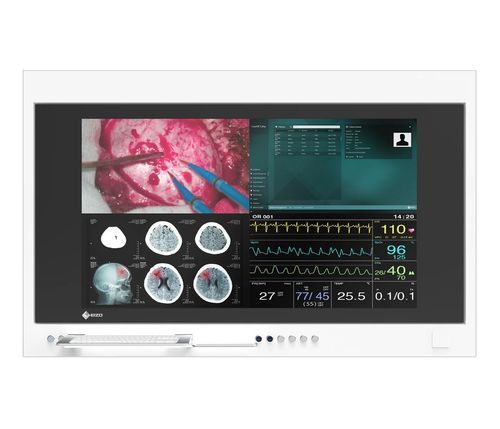

Das CuratOR Operationspanel SP1-554K ist ein integriertes System zur Bildanzeige und IT-/Videomanagement für den Operationssaal. Für flächenbündige oder aufgesetzte Wandmontage und die Anbindung an Krankenhaus-IT konzipiert, liefert es ein DICOM-voreingestelltes 55" 4K UHD Bild für die intraoperative Visualisierung und unterstützt gängige OP-Workflows sowie entfernte Betrachtungspositionen.

Hauptmerkmale

• Platzsparende Wandkonstruktion, geeignet für Flächenbündige oder Aufputzmontage
• Wartungsfreundlicher Frontzugang (klappbare Front, einzigartiges Verriegelungssystem, keine Schrauben für Wartungsarbeiten)
• Anpassbares Gehäuse (Maße und RAL-Farbwahl)
• Einfache Umschaltung zwischen fünf vorgegebenen LUTs zur optimierten medizinischen Bilddarstellung
• Verschiedene Monitoroptionen und Kombination mit einer 24" Full HD HIS-Workstation möglich
• Optionales projected capacitive Multi-Touch, bedienbar mit Handschuhen (SP1-554KT)
• Integriertes Videomanagement VMbasic: interne/vordere Signalumschaltung, Presets, Rotation und Layout-Steuerung
• Front-USB-Ports serienmäßig; optionale zusätzliche Frontschnittstellen verfügbar
• Flache, dichte Front (Edelstahl + entspiegeltes Sicherheitsglas) zur einfachen Reinigung und Desinfektion

Produktmerkmale (Details)
Optimierte Ansicht über LUT-Umschaltung: Jede Einheit verfügt über einen leicht zugänglichen LUT-Schalter; eine der fünf vordefinierten Lookup-Tabellen wählbar zur Darstellung chirurgischer Bilder und Videos mit passenden Anzeigeparametern.

Breite Monitoroptionen: in verschiedenen Bilddiagonalen erhältlich; Standardkonfiguration 55" 4K UHD (3840 × 2160). Möglichkeit zur Kombination des Anzeigegeräts mit einer 24" Full HD HIS-Workstation für eine vollständige Anzeige-/IT-Umgebung bei Platzersparnis.

Angepasstes Gehäuse: Gehäuseabmessungen und -oberfläche sind an die Rahmenbedingungen des OP anpassbar; Farbwahl aus der RAL-Palette; Ausführung aus pulverbeschichtetem Stahlblech mit Edelstahl-Front.

Intuitive Touch-Bedienung: Optionales projected capacitive Multi-Touch ermöglicht handschuhkompatible Steuerung von OP-Software (Modell SP1-554KT).

Flexibles integriertes Videomanagement (VMbasic): Modulares Innenleben erlaubt kundenspezifische Konfigurationen. VMbasic unterstützt Umschaltung zwischen internen Videosignalen und optionalen Front-Eingängen, Auswahl vordefinierter Layouts (PiP, PaP, LR, TB, Quadsplit, Single) sowie Rotation von Eingängen bei Erhalt des aktiven Layouts.

Zubehör & Konnektivität: Frontseitige USB Type-A Ports (2.0/3.0) serienmäßig. Optionale front-/interne Eingänge (DisplayPort, DVI-I, HDMI) integrierbar und über das Videomanagement routbar.

Einfache Reinigung & Installation: Flache, dichte Front mit entspiegeltem Sicherheitsglas zur unkomplizierten Desinfektion; intelligente Wärmeverteilung reduziert den Bedarf an spezieller Belüftung; ausgelegt für flächenbündige oder aufgesetzte Montage.

Spezifikationen (Auswahl)

• Modelvarianten: SP1-554K (ohne Touchscreen), SP1-554KT (mit projected capacitive Multi-Touch)
• Display: 55" 4K UHD TFT LCD, 3840 × 2160, DICOM-Preset, LED-Backlight, 700 cd/m², 1,07 Mrd. Farben
• Pixel-Pitch: 0,315 mm × 0,315 mm; Kontrast typ. 1100:1; Blickwinkel 178°/178°; Reaktionszeit 8 ms
• Gehäuse: pulverbeschichtetes Stahlblech; Front: pulverbeschichteter Edelstahl + entspiegeltes Sicherheitsglas (ESG); Farbe: RAL-Auswahl
• Montage: flächenbündig oder aufgesetzt; Nischen- und Rahmenmaße verfügbar
• IT (erweiterbares Beispiel): Intel Core i5 3,0 GHz, 8 GB DDR3, SATA SSD, Dual LAN
• Betriebssystem: Windows 10 Pro / Windows 11 Pro
• Frontschnittstellen: USB Type-A (2.0/3.0); optionale VMbasic-Eingänge: DisplayPort, DVI-I, HDMI (4K@30Hz / 4K@60Hz)
• Frontbedienelemente: Hauptschalter, Systemswitch, LUT-Schalter (DICOM normal/bright, Gamma 1.8/2.0/2.2/2.4)
• Strom: 100–240 V, 50–60 Hz; max. Verbrauch 275 W; thermische Last 990 kJ/h
• Abmessungen & Gewicht: Gerät 1600 × 1000 × 120 mm; Nische 1610 × 1010 × 140 mm; Nettogewicht ca. 85 kg
• Normen & Zertifizierungen: CE, UKCA, IEC/EN 62368-1, IEC/EN 60601-1, IEC/EN 60601-1-2, RoHS, WEEE
