OPVideoSystem / 1920 x 1080 SC430-PTR

1080p3840 × 21601080p

Übersicht

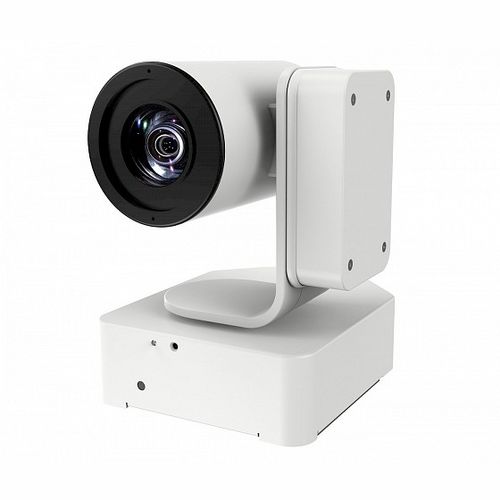

Medizinisches UHD-Kamerasystem mit komplett integrierter dreiachsiger Halterung zur Aufnahme chirurgischer Eingriffe. Dieses Produkt wird nicht mehr produziert, kann aber noch aus Lagerbeständen verfügbar sein.

Hauptmerkmale

• 4K UHD-Auflösung (3840 x 2160) mit progressivem 60-Hz-Signal für flüssige, hochauflösende Bilder
• 30x optischer, motorisierter Zoom für detaillierte Aufnahmen enger Operationsbereiche
• Intelligente Stepping-Technologie: Pan-, Tilt- und Rollbewegungen verlangsamen sich bei steigendem Zoom, um das Sichtfeld stabil zu halten
• Vollständig integrierter Kamerakopf und Halterung: Pan +/-170°, Tilt +90° bis -30°, Roll +/-165° für flexible Sichtfeldanpassungen
• Sanfte Positionierung und intuitive Kamerabewegung (parallele Bewegung des Sichtfeldes beim Schwenken/Neigen)
• Eingebautes Mikrofon zur Audioaufzeichnung
• Vielseitige Schnittstellen: HDMI- und SDI-Ausgänge für 4K/60p sowie Full‑HD-Ausgänge
• Bequeme Steuerung über das CCU-Frontpanel, mitgelieferte Funkfernbedienung, optionale kabelgebundene Fernbedienung mit Joystick oder OP‑Software via LAN/RS-232C
• Ein-Kabel-Verbindung zwischen Kamerakopf/Halterung und Camera Control Unit (Video, Audio und Strom über ein Kabel) zur Reduzierung von Kabelgewirr
• Verfügbare Kabellängen: 5 m, 10 m, 25 m, 30 m und 35 m
• Gehäuse kann sicher mit Alkohol sterilisiert werden
• Erfüllt medizinische, Sicherheits- und EMV-Normen
• Lieferumfang: Netzteil, Netzkabel (2 m), Kamerakabel (25 m), IR-Fernbedienung, Gummifüße, ND-Filter, Nahlinse, Kabelabdeckung, Schraubensicherungslösung, Bedienungsanleitung, Schnellstartanleitung
• Garantie: 2 Jahre

Kamerakopf — Technische Details
Bildsensor: CMOS Typ 1/2.5, Single-Chip
Effektive Pixel: 3840 x 2160
Zoom: Optischer 30x Motorzoom
Brennweite (f=): 4.6 (W) - 135 (T) mm
Horizontaler Bildwinkel (HFOV): 68° (W) - 2.6° (T)
Mindestabstand zum Objekt (MOD): 1500 mm (über den gesamten Zoombereich); 1000 mm (mit Nahlinse)
Filterdurchmesser: 72 mm
Fokussteuerung: Auto, Manuell
Irissteuerung: Auto, Manuell
Pan-Bereich: +/-170°
Tilt-Bereich: +90° / -30°
Roll-Bereich: +/-165°
Pan-Geschwindigkeit: 8.6 - 0.05 deg/s (7 Stufen)
Tilt-Geschwindigkeit: 8.6 - 0.05 deg/s (7 Stufen)
Roll-Geschwindigkeit: 30 - 0.2 deg/s (7 Stufen)
Eingebautes Mikrofon: Ja

Funktionen & Merkmale
Bildsteuerung: Auto Level Control (ALC), Center Weighting Metering, BT.2020-Emulation, Weißabgleich, Schärfe
Gain: Auto, Manuell (0 - 45 dB)
Verschlusszeit: [59.94 Hz Ausgang] 1/60 - 1/10000; [50 Hz Ausgang] 1/50 - 1/10000
Bildumkehr: Normal, Flip

Videoformat
4K UHD: HDMI: 2160/59.94p, 2160/50p; SDI: 2160/59.94p, 2160/50p
FHD: HDMI: 1080/59.94p, 1080/59.94i, 1080/50p, 1080/50i; SDI: 1080/59.94p, 1080/59.94i, 1080/50p, 1080/50i

Weitere technische Details
Bohrbild: Kamerahalterung: 100 x 100 mm
Ausgangsanschlüsse: HDMI x 2, BNC (Quad Link 3G-SDI), BNC (3G-SDI), Audio
Fernsteuerung: LAN, RS-232C, IR-Fernbedienung
Stromversorgung: DC 24 V (mitgeliefertes Netzteil)
Max. Leistungsaufnahme: 55 W
Abmessungen: Kamerakopf und Halterung: 162 (B) x 211.5 (H) x 198 (T) mm (mit Kabelabdeckung); Camera Control Unit: 212 (B) x 87.5 (H) x 270 (T) mm (ohne Vorsprünge und Gummifüße)
Netto-Gewicht: Kamerakopf und Halterung: 3.1 kg (mit Kabelabdeckung); CCU: 2.9 kg
Betriebstemperatur: Kamerakopf: 0 - 35℃; CCU: 0 - 40℃
Betriebsfeuchte: 20 - 80% RH
Zertifizierungen & Normen: CE, CB, FCC-A, CAN ICES-3 (A), RoHS, WEEE, IEC60601-1

Eigenschaften / technische Spezifikationen

• Modellbezeichnung: CuratOR SC430-PTR
• Auflösung: 4K UHD (3840 x 2160) @ 60p
• Zoom: 30x optisch motorisiert
• Montagebereiche: Pan +/-170°; Tilt +90° / -30°; Roll +/-165°
• Mindestobjektabstand: 1500 mm (1000 mm mit Nahlinse)
• Ausgänge: HDMI (x2), Quad Link 3G-SDI (BNC), 3G-SDI (BNC), Audio
• Steuerschnittstellen: LAN, RS-232C, IR, optionale kabelgebundene Joystick-Fernbedienung
• Strom: DC 24 V (Netzteil enthalten); Max. Verbrauch 55 W
• Abmessungen & Gewicht: Kamerakopf+Halterung 162×211.5×198 mm, 3.1 kg; CCU 212×87.5×270 mm, 2.9 kg
• Betriebsumgebung: 0–35℃ (Kamerakopf), 0–40℃ (CCU); 20–80% RH
• Zertifizierungen: CE, CB, FCC-A, CAN ICES-3 (A), RoHS, WEEE, IEC60601-1
• Mitgeliefertes Zubehör und verfügbare Kabellängen (5/10/25/30/35 m)
• Garantie: 2 Jahre
