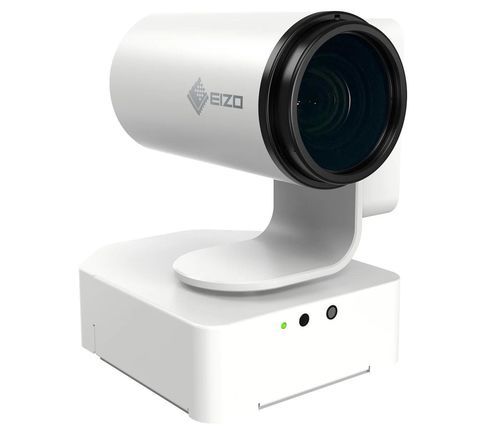

OPVideoSystem / 3840 × 2160 CuratOR SC431

1080p1080p4K

Übersicht UHD-Kamerasystem mit voll integrierter Drei-Achsen-Halterung für die Aufzeichnung chirurgischer Eingriffe. Hauptmerkmale

• 4K Ultra-High-Definition-Aufnahme bei 3840 x 2160 mit progressiver 60-Hz-Ausgabe für ruckelfreie, hochauflösende Bilder
• 30-facher optischer Motorzoom für die detaillierte Abbildung kleiner chirurgischer Ziele
• Standardmäßig angebrachter Neutraldichte-Filter (ND-Filter) zur Reduzierung von Blendeffekten und zur Vermeidung von Überbelichtung
• Integrierte dreiachsige Halterung (Schwenken/Neigen/Drehen) für eine flexible Einstellung des Sichtfelds
• Fließende, intuitive Kamerabewegung mit intelligenter Stepping-Technologie, die Bewegungen beim Zoomen verlangsamt und so eine präzise Steuerung ermöglicht
• Bildstabilisator zur Reduzierung von Mikrovibrationen und Verwacklungen beim Zoomen
• Hochwertige Bildgebungsfunktionen: Knee (reduziert Lichthöfe), Black Stretch (verstärkt dunkle Bereiche), Rauschunterdrückung und 10-Bit-Farbausgabe für sanfte Tonabstufungen
• Ein-Kabel-Verbindung zwischen Kamerakopf und CCU für Video, Audio und Strom; verfügbare Kabellängen: 5 m, 25 m, 35 m (optionaler Verlängerungsadapter unterstützt Verkettung)
• Eingebautes Mikrofon im Kamerakopf für synchronisierte Audioausgabe; Mikrofonumschaltung über CCU
• Variable Anschlussmöglichkeiten an der CCU: 12G-SDI und HDMI für 4K-Ausgabe, 3G-SDI und HDMI für Full HD; Möglichkeit, alle Signale gleichzeitig auszugeben
• Unterstützt Fernsteuerung über LAN, RS-232C oder die mitgelieferte IR-Fernbedienung; Bedienelemente auf der Vorderseite der CCU für Zoom, Weißabgleich und Montage

Repräsentative technische Tabellen (ausgewählte Zeilen) Kamerakopf - Kerndaten Bildsensor: 1/2.8 Typ CMOS, Einzelchip-Typ Effektive Pixel: 3840 x 2160 Zoom: Optischer 30-facher motorisierter Zoom Brennweite (f=): 4.5 (W) - 135 mm (T) Horizontales Sichtfeld (HFOV): 62.3° (W) - 2,5° (T) Minimaler Objektabstand (MOD): 100 mm (W) - 700 mm (T) Filter-Durchmesser: 72 mm Fokus-Steuerung: Auto, Manuell Blendensteuerung: Automatisch, Manuell Schwenkbereich: +/- 170° Neigebereich: +90° bis -30° Roll-Bereich: +/- 200° Schwenkgeschwindigkeit: 8,6 - 0,05°/s (7 Stufen) Kippgeschwindigkeit: 8,6 - 0,05°/s (7 Schritte) Rollgeschwindigkeit: 30 - 0,2°/s (7 Stufen) Eingebautes Mikrofon: Ja Merkmale & Funktionen (ausgewählt) Bildsteuerung: Belichtungsmodus, Messfeld, YUV-Farbmatrix, Weißabgleich, Schärfe Verstärkung: Auto, Manuell (0 - 51 dB) Verschlusszeit: [59,94 Hz Ausgang] 1/60 - 1/10000; [50 Hz Ausgang] 1/50 - 1/10000 Bild spiegeln: Normal, Spiegeln Schnittstellen (ausgewählt) Bildausgabe-Terminal: 4K: HDMI, BNC (12G-SDI); 2K: HDMI, BNC (3G-SDI) Video-Ausgang: 4K (HDMI/SDI): 2160/59.94p, 2160/50p; 2K (HDMI/SDI): 1080/59.94p, 1080/59.94i, 1080/50p, 1080/50i Audio-Ausgang: HDMI, SDI, Miniklinke Fernsteuerung: LAN, RS-232C, IR-Fernbedienung Sonstiges / Umgebungsbedingungen Zertifizierungen & Normen: CE / UKCA, CB, cTUVus, IEC60601-1, VCCI-A, FCC-A, CAN ICES (A), RoHS, WEEE Mitgeliefertes Zubehör: AC-Adapter, AC-Netzkabel (2 m), IR-Fernbedienung, 4 Gummifüße, Kabelabdeckung, Gebrauchsanweisung, Kurzanleitung Garantie: 2 Jahre System- und Funktionshighlights

• Unterstützt gleichzeitige 4K- und Full-HD-Vorschau/Aufzeichnung für Umgebungen mit gemischten Geräten

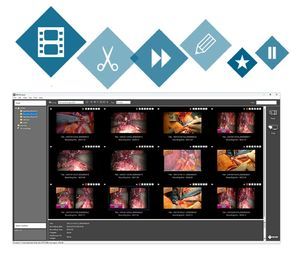

• Systembeispiele umfassen 4K-Erfassung/Aufzeichnung/Anzeige/Verwaltung und Aufzeichnung auf NAS mit kompatiblen Rekordern
• Präzise Schwenk-/Neige-/Rollsteuerung und reduzierte Sichtfeldverschiebung bei hohem Zoom durch Stepping-Technologie

Caractéristiques / spécifications techniques

• Modell: CuratOR SC431
• Marke: EIZO
• Auflösung: 4K UHD (3840 x 2160)
• Bildwiederholrate: 60p (progressiv) und 50p Varianten unterstützt
• Optischer Zoom: 30x motorisiert
• Brennweite: 4,5 mm (W) - 135 mm (T)
• HFOV: 62,3° (W) - 2,5° (T)
• Minimaler Objektabstand: 100 mm (W) - 700 mm (T)
• Filterdurchmesser: 72 mm (ND-Filter mitgeliefert)
• Fokus: Auto / Manuell
• Blende: Auto / Manuell
• Schwenkbereich: +/- 170°
• Neigebereich: +90° bis -30°
• Rollbereich: +/- 200°
• Schwenk-/Neigegeschwindigkeit: 8,6 - 0,05°/s (7 Stufen)
• Rollgeschwindigkeit: 30 - 0,2°/s (7 Stufen)
• Bildausgänge: HDMI und BNC (12G-SDI) für 4K; HDMI und BNC (3G-SDI) für 2K
• Videoformate: 2160/59.94p, 2160/50p; 1080/59.94p/i, 1080/50p/i
• Audioausgänge: HDMI, SDI, Miniklinke
• Fernbedienungsschnittstellen: LAN, RS-232C, IR-Fernbedienung
• Strombedarf: DC 24 V
• Maximale Leistungsaufnahme: 77 W
• Betriebstemperatur / Luftfeuchtigkeit: Kamerakopf 0-35 °C / 20-80% (keine Kondensation); CCU 0-40 °C / 20-80% (keine Kondensation)
• Abmessungen (B×H×T): Kamerakopf 161 × 211,5 × 213,7 mm (mit Kabelabdeckung); CCU 220 × 87,5 × 270 mm (ohne Überstand und Gummifüße)
• Nettogewicht: Kamerakopf 3,4 kg; CCU 3,0 kg
• Lochabstände: 100 × 100 mm
• Zertifizierungen: CE / UKCA, CB, cTUVus, IEC60601-1, VCCI-A, FCC-A, CAN ICES (A), RoHS, WEEE
• Gewährleistung: 2 Jahre
