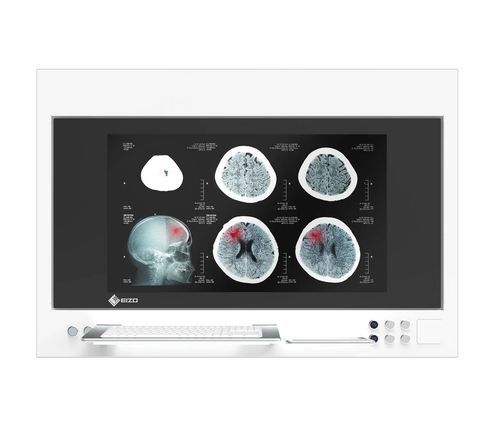

OP-Monitor SP1-324K

für OP-Bereichfür OP-Bereich4K

Produktübersicht
Das CuratOR Surgical Panel SP1-324K ist ein 32" integriertes OP-Display mit eingebetteten IT- und Videomanagement-Komponenten. Es wurde für den Einsatz im Operationssaal entwickelt, liefert hochauflösende DICOM‑voreingestellte Bilder und lässt sich in die Krankenhaus-IT zur Unterstützung von Workflows und der Fernbildanzeige im OP integrieren.

Hauptmerkmale

• Platzsparende Wand- oder Einbaumontage
• Schwenkbare Front mit werkzeugloser Verriegelung für schnellen Service
• Anpassbare Gehäuseabmessungen und RAL-Farbwahl
• Verschiedene Bildschirmdiagonalen; 32" UHD (3840×2160) Standard
• Optionale projected capacitive Multi-Touch-Bedienung geeignet für Handschuhe (SP1-324KT)
• Modulares Innenlayout mit VMbasic Videomanagement (Signal-/Layoutumschaltung)
• Front-USB Type-A Anschlüsse serienmäßig; zusätzliche Frontschnittstellen optional
• Flache, verschließbare Front für sichere Reinigung und Desinfektion
• Für Auf- oder Einbaumontage ausgelegt

Produktmerkmale (detailliert)

• Optimierte Anzeige durch einen LUT‑Taster: fünf vordefinierte Lookup‑Tabellen für medizinische Bild‑ und Videoarten.
• Monitoroptionen: verschiedene Diagonalen; optionale Kombination mit 24" Full HD HIS‑Arbeitsplatz für platzsparende Visualisierung.
• Kundenspezifisches Gehäuse: Abmessungen und RAL‑Farben anpassbar an Standortanforderungen.
• Intuitive Touchbedienung: optionales projected capacitive Touchscreen ermöglicht Bedienung mit Handschuhen und direkte Steuerung der OP‑Software.
• VMbasic Videomanagement: unterstützt interne und frontseitig angeschlossene Signale, Layoutauswahl (PiP, PaP, LR, TB, Quadsplit, Single) und Eingangsrotation bei Erhalt des aktiven Layouts.
• Anschlüsse und Zubehör: Front-USB Type-A (2.0, 3.0) serienmäßig; optionale Frontschnittstellen mappbar auf Videoeingänge.
• Hygiene und Reinigung: flache, verschließbare Front in die OP‑Wand integriert für einfache Desinfektionsabläufe.
• Wartungsfreundlichkeit: schwenkbare Front mit einzigartigem Verriegelungssystem für schnellen Zugriff ohne Schrauben.

Modellvarianten & Zertifizierungshinweise

• Modelle: SP1-324K (ohne Touch), SP1-324KT (mit Touch)
• Zertifizierungen/Normen: CE, UKCA, IEC/EN 62368-1, IEC/EN 60601-1, IEC/EN 60601-1-2, RoHS, WEEE (für aktuelle Angaben Herstellerdokumentation konsultieren)

Technische Daten

• Modell: SP1-324K (SP1-324KT für Touch‑Variante)
• Panelgröße: 32" (80,0 cm), 16:9
• Native Auflösung: 3840 × 2160 (UHD)
• Paneltyp: TFT Farb‑LCD mit DICOM® Preset
• Farben: 1,07 Milliarden
• Pixelpitch (H × V): 0,182 mm × 0,182 mm
• Helligkeit (typ.): 450 cd/m²
• Kontrastverhältnis (typ.): 1300:1
• Blickwinkel (H / V, typ.): 178° / 178°
• Reaktionszeit (typ.): 14 ms (Gray‑to‑Gray)
• Backlight: LED
• Touchscreen (Option SP1-324KT): projected capacitive, Multi‑Touch
• IT‑Komponenten (Beispiel, erweiterbar): Intel® Core™ i5 3,0 GHz, Intel® Chipset, 18 MB Cache, 8 GB DDR3, SATA SSD, LAN RJ45 10/100/1000Base‑T ×2
• Unterstützte Betriebssysteme: Windows 10 Pro, Windows 11 Pro
• Tastatur/Maus: antimikrobielle medizinische Silikon‑Tastatur mit integriertem Mausfach; Silikonmaus IP65
• Frontschnittstellen: USB Type‑A (2.0, 3.0)
• Optionale Signal­eingänge mit VMbasic: DisplayPort™, DVI‑I Single Link, HDMI® (4K@30Hz), HDMI® (4K@60Hz) ×2
• Fronttasten (Standard): Hauptschalter, Systemswitch, LUT‑Schalter (DICOM normal, DICOM bright, Gamma 1.8, 2.0, 2.2, 2.4)
• VMbasic Tasten (optional): Eingangswahlschalter (DisplayPort, DVI‑I, HDMI‑Varianten), Layout‑Schalter (PiP, PaP, LR, TB, Quadsplit, Single), Eingangsrotation bei Beibehaltung des aktiven Layouts
• Max. Leistungsaufnahme: 190 W
• Stromversorgung: 100–240 V / 50–60 Hz / 4–2 A
• Wärmelast: 684 kJ/h
• Netto‑Gewicht: 50 kg
• Abmessungen (mm): Gerät (B × H × T): 1050 × 700 × 120; Ausschnitt (B × H × T): 1060 × 710 × 140; Blendenrahmen (B × H): 1080 × 730
• Gehäusematerial: pulverbeschichtetes Blech; Front: pulverbeschichteter Edelstahl + entspiegeltes Sicherheitsglas (ESG)
• Farbe: in allen RAL‑Farben lieferbar
• Montageoptionen: Einbaumontage (optionale Aufbaumontage); ausgelegt für Auf‑ oder Einbaumontage
