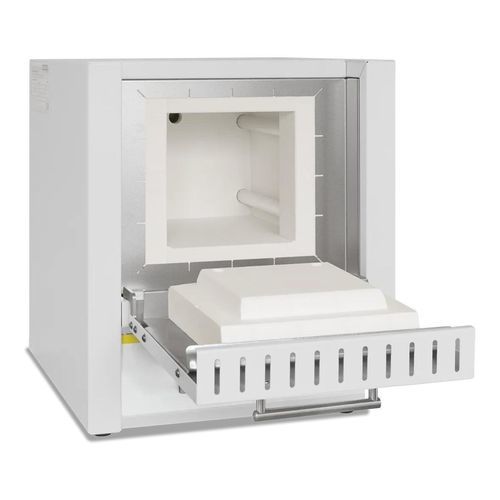

Ofen für Heizzwecke LE 1/11

LaborMuffelEdelstahl

Produktbeschreibung
Kompakte Economy Muffelöfen der Serie LE für Laboranwendungen mit doppelwandigem Edelstahlgehäuse, in Quarzglasrohren geschützten Heizelementen und hoher Aufheizgeschwindigkeit. Verfügbar in Volumen von 1 bis 24 l, mit platzsparendem R8-Ein-Temperatur-Regler; ausgelegt für definierte Prozesse bis 1100 °C.

Standardausführung

• Tmax 1100 °C (empfohlene Arbeitstemperatur bei längeren Haltezeiten: 1050 °C)
• Beheizung von zwei Seiten durch in Quarzglasrohren geschützte Heizelemente
• Schnelle Aufheizzeiten (siehe Tabelle)
• Wartungsfreundlicher Austausch von Heizelementen und Isolierung
• Gehäuse lackiert in RAL 9003
• Ausschließlicher Einsatz von Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (CLP)
• Doppelwandiges Gehäuse aus strukturiertem Edelstahlblech mit zusätzlicher Ventilationskühlung für niedrige Oberflächentemperaturen
• Klapptür, die auch als Arbeitsfläche genutzt werden kann
• Abluftöffnung in der Rückwand
• Geräuscharmer Heizbetrieb durch Halbleiterrelais
• Kompakte Abmessungen und geringes Gewicht
• Controller platzsparend unter der Tür montiert (Controller R8 — einst. für eine Temperatur)
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung

Zusatzausstattung

• Abzugskamin, Abzugskamin mit Ventilator oder Katalysator (nicht für LE 1 und LE 2)
• Chargiergestell mit geschlossenen oder perforierten Blechen zum Beladen in zwei Ebenen inkl. Halter zum Einsetzen/Entnehmen der Bleche (Tmax 800 °C). Max. Beladungsgewicht pro Ebene: LE 14/11 = 2 kg, LE 24/11 = 3,5 kg

Technische Daten (Auszug)
Modell | Tmax (°C) | Innenabmessungen B x T x H (mm) | Volumen (l) | Außenabmessungen B x T x H (mm) | Temperaturgleichmäßigkeit ±5 K (leer) | Anschlussleistung (kW) | Anschluss | Gewicht (kg) | Aufheizzeit (min)
LE 1/11 | 1100 | 90 x 115 x 110 | 1 | 310 x 300 x 410 | 40 | 1,6 | 1-phasig | 15 | 6
LE 2/11 | 1100 | 110 x 180 x 110 | 2 | 330 x 365 x 410 | 60 | 1,9 | 1-phasig | 20 | 11
LE 6/11 | 1100 | 170 x 200 x 170 | 6 | 390 x 385 x 470 | 120 | 2,0 | 1-phasig | 27 | 27
LE 14/11 | 1100 | 220 x 320 x 220 | 14 | 440 x 485 x 520 | 170 | 3,2 | 1-phasig | 35 | 30
LE 24/11 | 1100 | 260 x 330 x 285 | 24 | 480 x 515 x 585 | 230 | 3,5 | 1-phasig | 42 | 40

Hinweise
1) Empfohlene Temperatur für längere Haltezeiten: 1050 °C.
2) Außenabmessungen variieren bei Ausführung mit Zusatzausstattung; Maße auf Anfrage.
3) Aufheizzeit = leerer, geschlossener Ofen bis Tmax − 100 K (bei Anschluss an 230 V 1/N/PE).
4) Temperaturgleichmäßigkeit ±5 K bei geschlossenem Frischluftventil im leeren Arbeitsraum nach DIN 17052-1 bei Arbeitstemperaturen über 800 °C.
5) Anschlussleistung bezieht sich auf den Standardofen und kann bei zusätzlicher Ausstattung steigen.

Charakteristika / technische Spezifikationen

• Betriebstemperatur bis 1100 °C
• Zweiseitige Beheizung mit in Quarzglasrohren geschützten Heizelementen
• Verfügbare Volumen: 1, 2, 6, 14, 24 l (LE 1/11 – LE 24/11)
• Controller: R8 (einstellbar für eine Temperatur), unter der Tür montiert
• Gehäuse: doppelwandig Edelstahl mit Kühlventilator; Außenlackierung RAL 9003
• Isolierung: nicht CLP-klassifizierte Materialien
• Abluft: Rückwandauslass; optionaler Kamin, Ventilator oder Katalysator
• Zubehör: Ladegestelle für zwei Ebenen, Bleche, Bodenplatten, Handschuhe und Zangen
• Elektrik: einphasige Anschlüsse (Leistung 1,6–3,5 kW je nach Modell)
