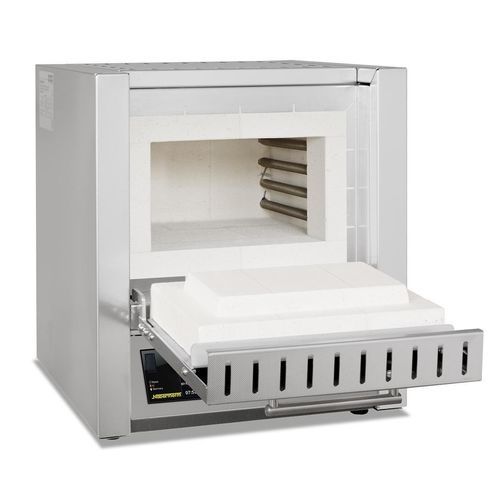

Ofen für Heizzwecke L, LT 5/13

für allgemeine AnwendungenLaborMuffel

Übersicht
Diese Muffelöfen nutzen eine mehrschichtige Isolierung aus Feuerleichtsteinen und erreichen eine maximale Arbeitstemperatur von 1300 °C (für lange Verweilzeiten 1200 °C empfohlen). Auf Trägerohren montierte Heizelemente strahlen frei in den Ofenraum und ermöglichen kurze Aufheizzeiten. Verfügbare Modelle: L und LT in den Größen 5/13, 9/13 und 15/13.

Funktion und Ausstattung
Heizelemente auf Trägerrohren sorgen für freie Strahlungsbeheizung innerhalb der Kammer und damit für schnelles, gleichmäßiges Aufheizen. Der Ofenraum ist mit robusten Feuerleichtsteinen ausgekleidet (Tmax = 1300 °C). Das doppelwandige, hinterlüftete Gehäuse aus Edelstahl-Strukturblech senkt die Außenhauttemperatur und erhöht die Stabilität. Türvarianten: Klapptür (L) als Ablage nutzbar oder Hubtür (LT) mit der heißen Fläche vom Bediener abgewandt. Zuluftregelung in der Tür; Abluftöffnung in der Rückwand. Regelung: B510 Touch (5 Programme × 4 Segmente). Halbleiterrelais für geräuscharmen Betrieb. NTLog Basic für Prozessdatenaufzeichnung per USB-Stick.

Standardausstattung

• Tmax 1300 °C
• Beheizung von zwei Seiten
• Heizelemente auf Trägerrohren für freie Wärmeabstrahlung und lange Lebensdauer
• Mehrschichtige Isolierung mit robusten Feuerleichtsteinen in der Kammer
• Doppelwandiges, hinterlüftetes Edelstahl-Gehäuse für niedrige Außentemperaturen und hohe Stabilität

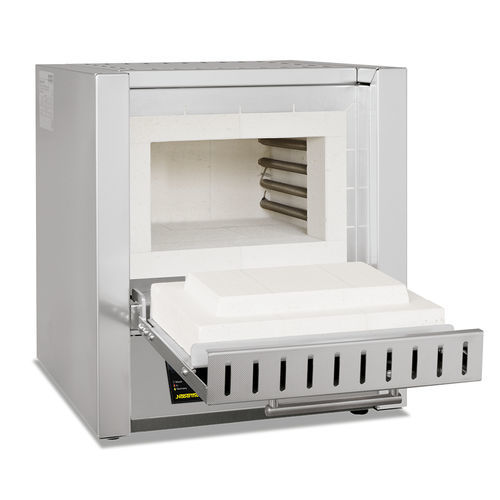

• Option Klapptür (L) als Arbeitsfläche oder Hubtür (LT) mit heißer Seite vom Bediener abgewandt
• Regelbare Zuluftöffnung in der Tür
• Abluftöffnung in der Rückwand
• Controller B510 (Touch): 5 Programme × 4 Segmente
• Halbleiterrelais für geräuscharmen Betrieb
• NTLog Basic für Prozessdatenaufzeichnung via USB

Zusatzausstattung

• Abzugskamin; Abzugskamin mit Ventilator; Katalysator zur Abgasreinigung
• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur zum Schutz von Ofen und Charge
• Schutzgasanschluss zum Spülen mit nicht brennbaren Prozessgasen (nicht gasdicht; nicht kombinierbar mit bestimmten Abgasoptionen)
• Manuelles oder automatisches Begasungssystem
• Thermoelementdurchführungen in Rückwand oder Ofentür
• Prozesssteuerung und Dokumentation über VCD‑Softwarepaket

Technische Daten (Auszug)
Modell | Tmax (°C) | Innen B × T × H (mm) | Volumen (l) | Außen B × T × H (mm) | Temp.-gleichmäßigkeit ±5 K (B × T × H mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg) | Aufheizzeit (min)
L, LT 5/13 | 1300 | 225 × 170 × 130 | 5 | 490 × 450 × 580+320 | 170 × 100 × 80 | 2,6 | 1‑phasig | 46 | 55
L, LT 9/13 | 1300 | 250 × 240 × 170 | 9 | 530 × 525 × 630+350 | 180 × 170 × 120 | 3,3 | 1‑phasig | 58 | 60
L, LT 15/13 | 1300 | 250 × 340 × 170 | 15 | 530 × 625 × 630+350 | 180 × 270 × 120 | 3,5 | 1‑phasig | 71 | 80

Hinweise
1) Empfohlene Temperatur für längere Haltezeiten: 1200 °C. 2) Außenabmessungen variieren bei Zusatzausstattung; Abmessungen auf Anfrage. 3) Außenmaße enthalten geöffnete Hubtür (LT). 4) Aufheizzeit: leerer, geschlossener Ofen bis Tmax −100 K (Anschluss 230 V 1/N/PE). 5) Temperaturgleichmäßigkeit ±5 K nach DIN 17052‑1 für Temperaturen > 800 °C.

Charakteristika / technische Daten

• Arbeitstemperatur bis 1300 °C (1200 °C empfohlen für lange Haltezeiten)
• Beheizungsart: Strahlungsbeheizung von zwei Seiten, Heizelemente auf Trägerrohren
• Ofenauskleidung: mehrschichtige Feuerleichtstein‑Isolierung
• Gehäuse: doppelwandig, hinterlüftet aus Edelstahl‑Strukturblech
• Türvarianten: Klapptür (L) oder Hubtür (LT)
• Betriebsmerkmale: Zuluftregelung in Tür, Abluftöffnung in Rückwand
• Regelung und Datenaufzeichnung: B510 (Touch), NTLog Basic (USB); VCD‑Option
• Sicherheits‑ und Prozessoptionen: Temperaturwählbegrenzer, Schutzgasanschluss, Begasungssysteme, Thermoelementdurchführungen, Abgasbehandlung
