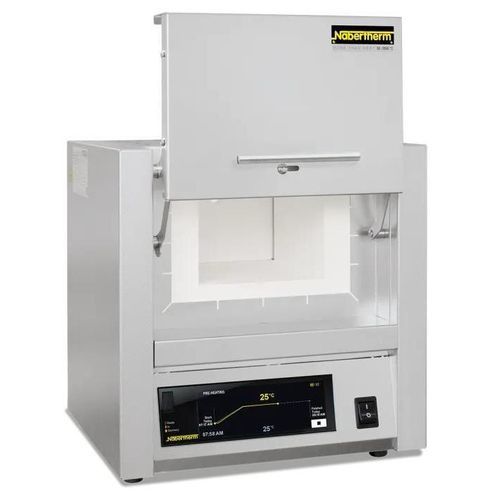

Laborofen L(T) 3/11

MuffelEdelstahlbelüftet

Produktbeschreibung
Für den täglichen Einsatz im Labor haben sich die Muffelöfen L 3/11 - LT 60/12 seit vielen Jahren bewährt. Die exzellente Verarbeitung, das moderne Design und ein hohes Maß an Zuverlässigkeit zeichnen diese Modellreihe aus. Die Muffelöfen sind wahlweise und ohne Aufpreis mit Klapptür oder Hubtür lieferbar.

Standardausführung

• Tmax 1100 °C oder 1200 °C
• Beheizung von zwei Seiten durch keramische Heizplatten (Beheizung von drei Seiten bei Muffelöfen L 24/11 - LT 60/12) für eine optimale Temperaturgleichmäßigkeit
• Temperaturgleichmäßigkeit von +/− 5 K mit geschlossenem Zuluftschieber im leeren Nutzraum nach DIN 17052-1 bei einer Arbeitstemperatur über 800 °C
• Thermoelement Typ N (1100 °C) oder Typ S (1200 °C)
• Keramische Heizplatten mit integriertem Heizdraht, geschützt und einfach auszuwechseln
• Ausschließlicher Einsatz von Isolationsmaterialien ohne Einstufung gemäß Verordnung (EG) Nr. 1272/2008 (CLP) (keine Aluminiumsilikatwolle/RCF-Faser)
• Doppelwandiges und hinterlüftetes Gehäuse aus Edelstahl-Strukturblech für niedrige Außentemperaturen und eine hohe Stabilität
• Wahlweise mit Klapptür (L), die als Ablage genutzt werden kann, oder ohne Aufpreis mit Hubtür (LT), wobei die heiße Seite vom Bediener abgewendet ist
• Regelbare Zuluftöffnung in der Tür
• Abluftöffnung in der Ofenrückwand
• Controller mit Touchbedienung B510 (5 Programme mit je 4 Segmenten) bzw. R8 (einstellbar für eine Temperatur) für L 1/12
• Geräuscharmer Betrieb der Heizung mit Halbleiterrelais
• Bestimmungsgemäße Verwendung im Rahmen der Betriebsanleitung
• NTLog Basic für Nabertherm-Controller: Aufzeichnen von Prozessdaten mit USB-Stick

Zusatzausstattung

• Abzugskamin, Abzugskamin mit Ventilator oder Katalysator (außer L 1 und L 15)
• Temperaturwählbegrenzer mit einstellbarer Abschalttemperatur als Übertemperaturschutz für den Ofen und die Charge
• Schutzgasanschluss zum Spülen des Ofens mit nicht brennbaren Prozessgasen (Kombination mit Abzugskamin, Abzugskamin mit Ventilator oder Katalysator nicht möglich), nicht gasdicht
• Manuelles oder automatisches Begasungssystem
• Thermoelementdurchführung in der Rückwand oder in der Ofentür
• Prozesssteuerung und -dokumentation über VCD-Softwarepaket zur Überwachung, Dokumentation und Steuerung
• Chargiergestell mit geschlossenen oder perforierten Blechen zum Beladen des Ofens in verschiedenen Ebenen inkl. Halter zum Einsetzen/Herausnehmen der Bleche (bis Tmax 800 °C) mit konkreten max. Beladungsgewichten pro Ebene je Modell

Technische Daten (Auszug der Tabelle)
Modell | Tmax (°C) | Innenabmessungen in mm (B | t | h) | Volumen (l) | Außenabmessungen in mm (B | T | H) | Temperaturgleichmäßigkeit von +/− 5 K (im leeren Nutzraum) | Anschlussleistung (kW) | Elektrischer Anschluss | Gewicht (kg) | Aufheizzeit (min)
L(T) 3/11 | 1100 | 160 | 140 | 100 | 3 | 385 | 330 | 405+155 | 110 | 50 | 50 | 1,3 | 1phasig | 21 | 41
L(T) 5/11 | 1100 | 205 | 170 | 130 | 5 | 385 | 390 | 460+205 | 170 | 80 | 80 | 2,6 | 1phasig | 27 | 47
L(T) 9/11 | 1100 | 235 | 240 | 170 | 9 | 415 | 455 | 515+240 | 180 | 150 | 120 | 3,3 | 1phasig | 35 | 63
L(T) 15/11 | 1100 | 230 | 340 | 170 | 15 | 415 | 555 | 515+240 | 180 | 250 | 120 | 3,5 | 1phasig | 43 | 74
L(T) 24/11 | 1100 | 280 | 340 | 250 | 24 | 490 | 555 | 580+320 | 230 | 250 | 200 | 4,9 | 3phasig | 52 | 69
L(T) 40/11 | 1100 | 320 | 490 | 250 | 40 | 530 | 705 | 580+320 | 270 | 400 | 200 | 6,5 | 3phasig | 70 | 80
LT 60/11 | 1100 | 380 | 490 | 330 | 60 | 610 | 705 | 660+385 | 290 | 360 | 240 | 9,8 | 3phasig | 83 | 150
L 1/12 | 1200 | 90 | 115 | 110 | 1 | 290 | 280 | 410 | 40 | 45 | 60 | 1,6 | 1phasig | 15 | 25
L(T) 3/12 | 1200 | 160 | 140 | 100 | 3 | 385 | 330 | 405+155 | 110 | 50 | 50 | 1,3 | 1phasig | 21 | 48
L(T) 5/12 | 1200 | 205 | 170 | 130 | 5 | 385 | 390 | 460+205 | 170 | 80 | 80 | 2,6 | 1phasig | 27 | 59
L(T) 9/12 | 1200 | 235 | 240 | 170 | 9 | 415 | 455 | 515+240 | 180 | 150 | 120 | 3,3 | 1phasig | 35 | 78
L(T) 15/12 | 1200 | 230 | 340 | 170 | 15 | 415 | 555 | 515+240 | 180 | 250 | 120 | 3,5 | 1phasig | 43 | 99
L(T) 24/12 | 1200 | 280 | 340 | 250 | 24 | 490 | 555 | 580+320 | 230 | 250 | 200 | 4,9 | 3phasig | 52 | 82
L(T) 40/12 | 1200 | 320 | 490 | 250 | 40 | 530 | 705 | 580+320 | 270 | 400 | 200 | 6,5 | 3phasig | 70 | 97
LT 60/12 | 1200 | 380 | 490 | 330 | 60 | 610 | 705 | 660+385 | 290 | 360 | 240 | 9,8 | 3phasig | 83 | 150

Charakteristika / Spezifikationen (Kurzübersicht)

• Arbeitstemperatur: wahlweise bis 1100 °C oder bis 1200 °C
• Heizung: keramische Heizplatten (2-seitig, teils 3-seitig bei größeren Modellen)
• Temperaturgleichmäßigkeit: ±5 K (im leeren Nutzraum bei >800 °C, nach DIN 17052-1)
• Thermoelement: Typ N (für 1100 °C) oder Typ S (für 1200 °C)
• Isolierung: keine als gefährlich eingestuften Fasern (keine RCF/Aluminiumsilikatwolle)
• Gehäuse: doppelwandig, hinterlüftet, Edelstahl-Strukturblech
• Türvarianten: Klapptür (L) oder Hubtür (LT)
• Steuerung: B510 Touchcontroller (5 Programme x 4 Segmente) bzw. R8 (einfache Regelung)
• Datenaufzeichnung: NTLog Basic über USB-Stick
• Zusatzausstattungen: Abzugskamine (mit/ohne Ventilator oder Katalysator), Begasungssysteme, Chargiergestelle, Temperaturwählbegrenzer, Thermoelementdurchführungen und VCD-Prozesssoftware
